Range Rover Evoque. Руководство - часть 317

4.

3.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что для



установки втулок на соответствующую глубину используется
правильный специальный инструмент.

ПРИМЕЧАНИЕ: Элементы следует установить в



исходное положение, отмеченное при снятии.

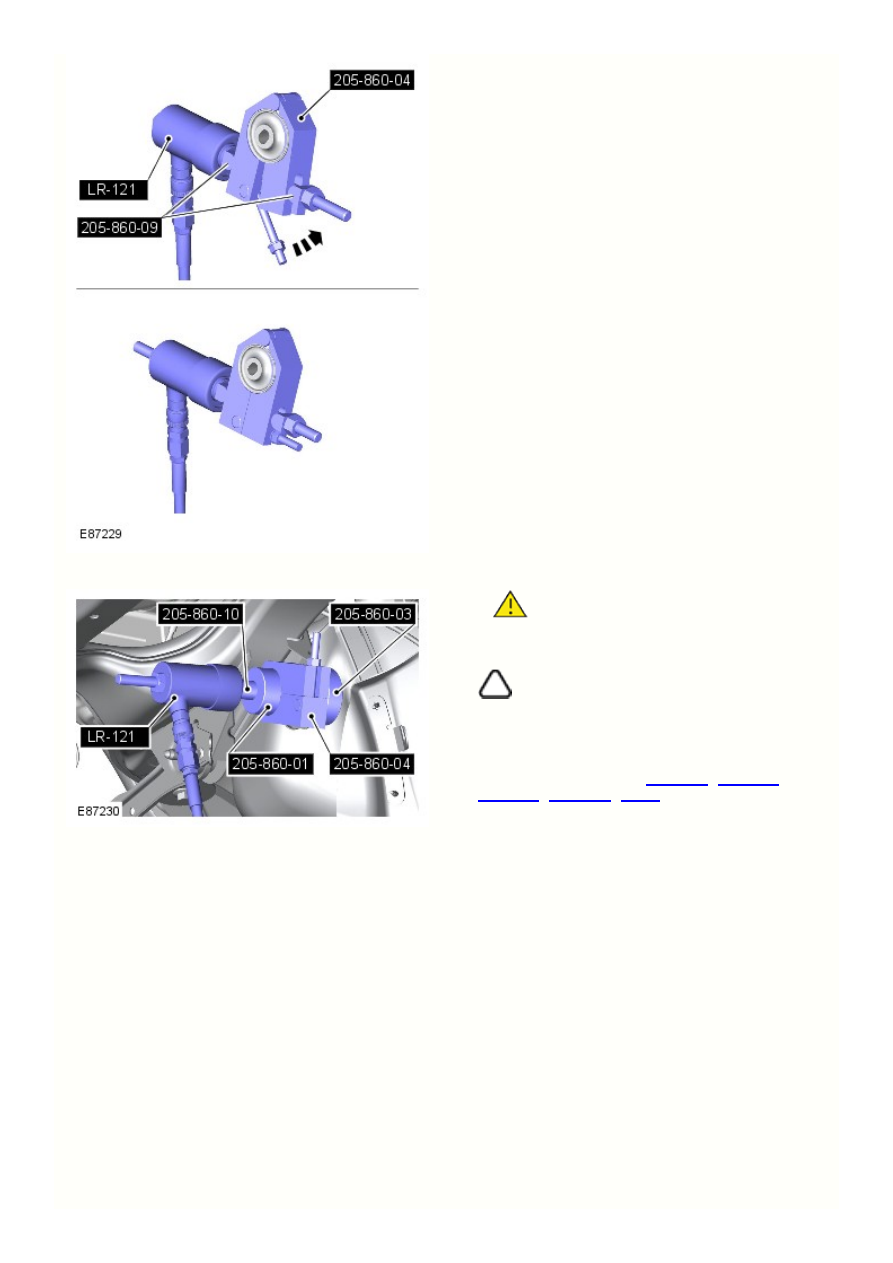

Используя специальный инструмент, установите втулку.



 ,

 ,

Специальный инструмент(ы):

205-860-10 205-860-01

 ,

 ,

205-860-04 205-860-03 LR-121

Установите задний дифференциал.

Обратитесь к процедуре: Differential Case - Vehicles With: 6-Speed Manual
Transaxle - M66 AWD (205-02, Снятие и установка).
Обратитесь к процедуре: Differential Case - Vehicles With: 6-Speed Automatic
Transaxle - AWF21 AWD (205-02, Снятие и установка).

Установите задние колеса.

Обратитесь к процедуре: Wheel and Tire (204-04, Снятие и установка).

Задний ведущий мост/ дифференциал - Задняя втулка дифференциала

Снятие и установка

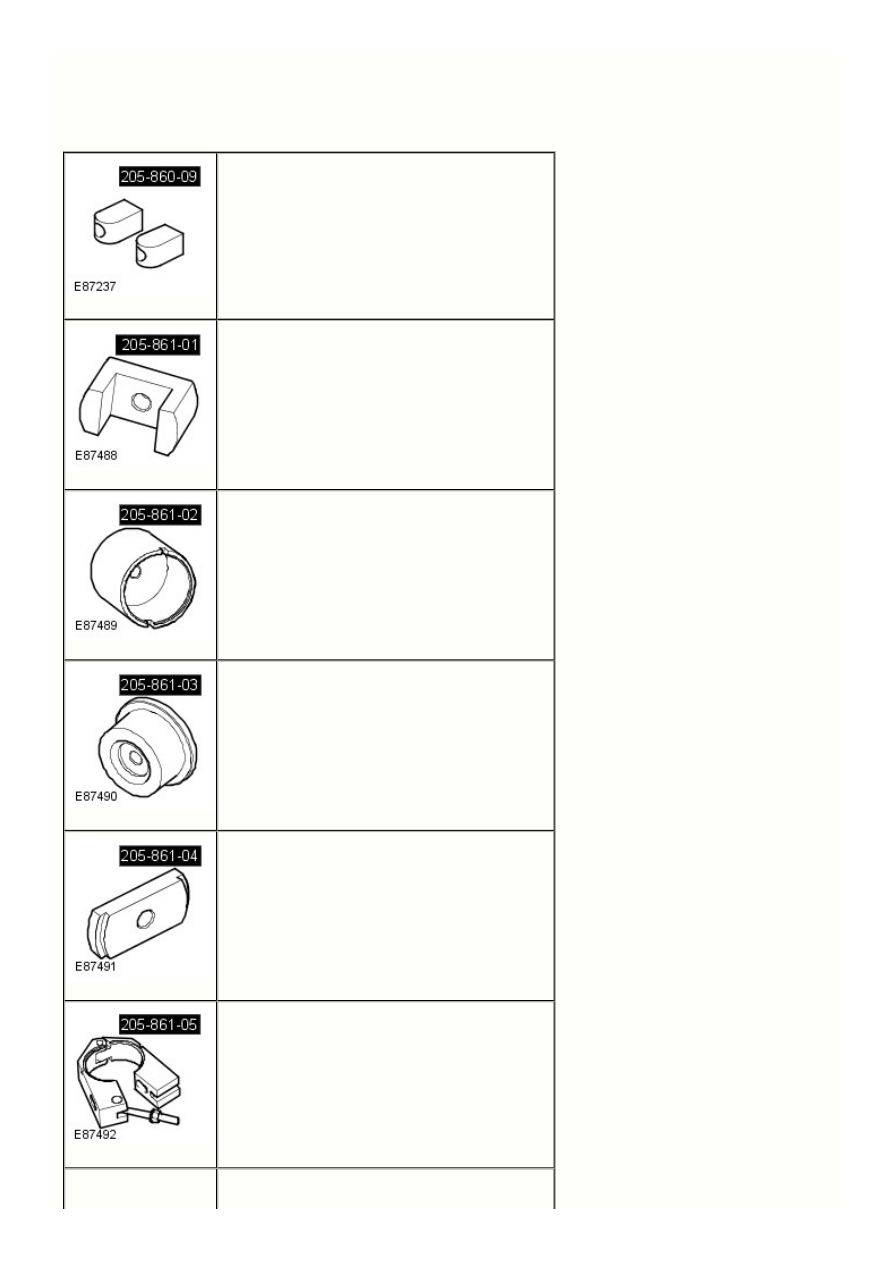

Специальный инструмент(ы)

205-860-09
Инструмент для установки, втулка дифференциала

205-861-01
Инструмент для снятия, втулка дифференциала

205-861-02
Инструмент для снятия/установки, втулка дифференциала

205-861-03
Инструмент для установки, втулка дифференциала

205-861-04
Инструмент для установки, втулка дифференциала

205-861-05
Инструмент для установки, втулка дифференциала

LR-121
Hydraulic Cylinder 10t

5.

4.

3.

2.

1.

Снятие

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Снимите оба задних колеса.

Обратитесь к процедуре: Wheel and Tire (204-04, Снятие и установка).

Снимите задний дифференциал.

Обратитесь к процедуре: Differential Case - Vehicles With: 6-Speed Manual
Transaxle - M66 AWD (205-02, Снятие и установка).
Обратитесь к процедуре: Differential Case - Vehicles With: 6-Speed Automatic
Transaxle - AWF21 AWD (205-02, Снятие и установка).

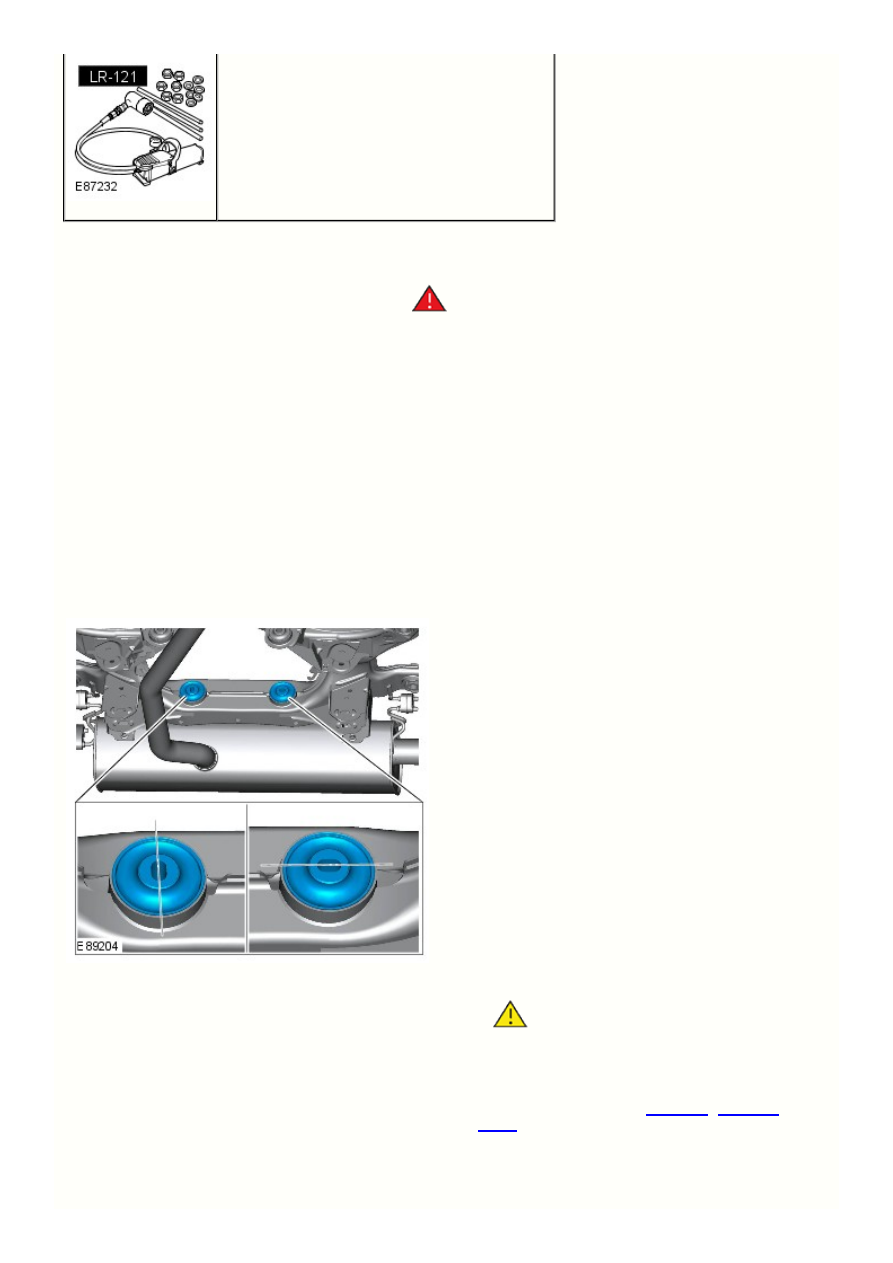

Отметьте установочное положение задних втулок.

Прорезь правой втулки размещается вертикально, а прорезь
левой втулки – горизонтально.

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте установочное



положение элементов перед снятием.

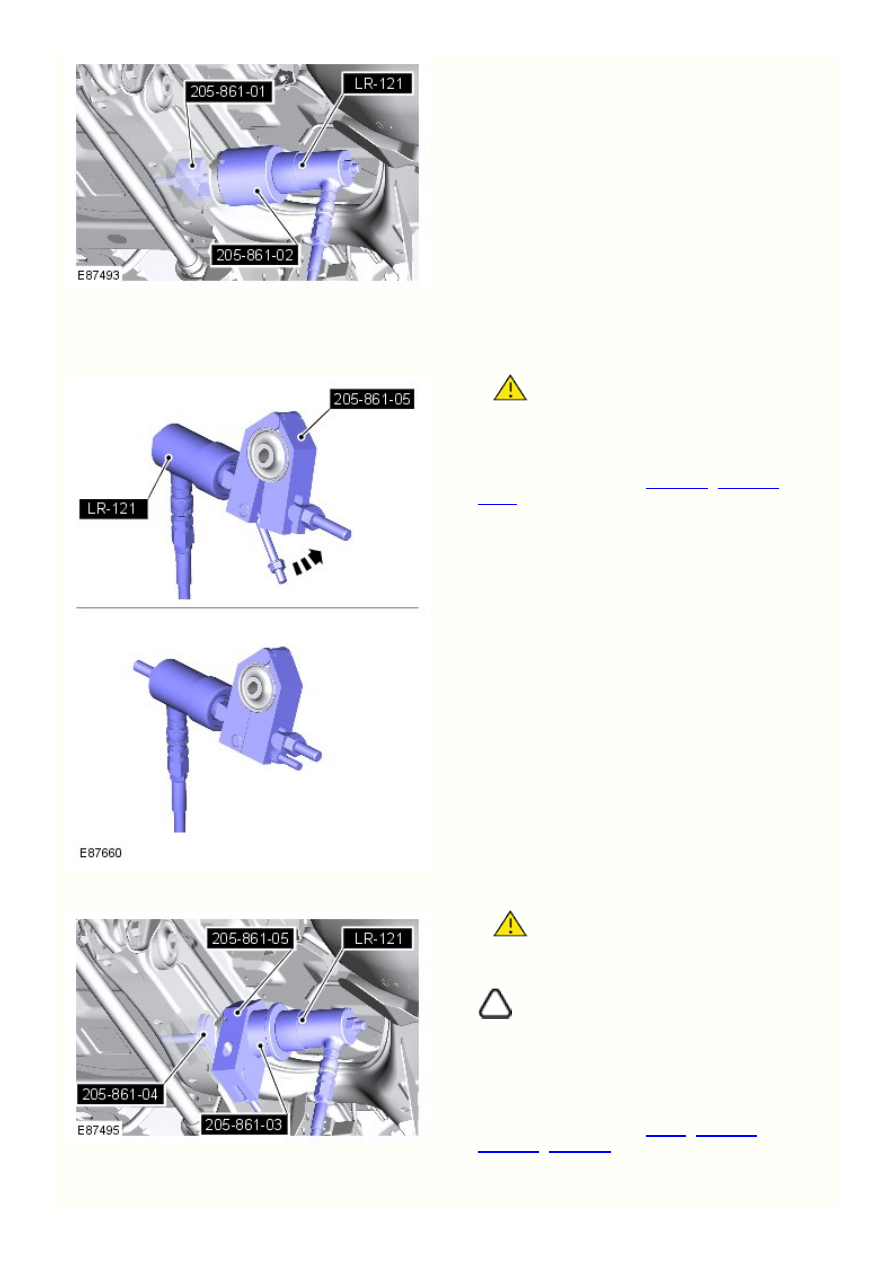

Используя специальный инструмент, снимите втулку.



 ,

 ,

Специальный инструмент(ы):

205-861-01 205-861-02

LR-121

3.

2.

1.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Используйте только



указанный специальный инструмент.

Используя специальный инструмент, сожмите втулку.



 ,

 ,

Специальный инструмент(ы):

205-860-09 205-861-05

LR-121

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что для



установки втулок на соответствующую глубину используется
правильный специальный инструмент.

ПРИМЕЧАНИЕ: Элементы следует установить в



исходное положение, отмеченное при снятии.

Используя специальный инструмент, установите втулку,
убедившись, что прорезь правой втулки расположена
вертикально, а прорезь левой втулки – горизонтально.



 ,

 ,

Специальный инструмент(ы):

LR-121 205-861-04

 ,

205-861-03 205-861-05

Установите задний дифференциал.
