Range Rover Evoque. Руководство - часть 311

3.

2.

1.

Задний ведущий мост/ дифференциал - Уплотнение ведущей шестерни соединительной
муфты, включающейся по требованию

Снятие и установка

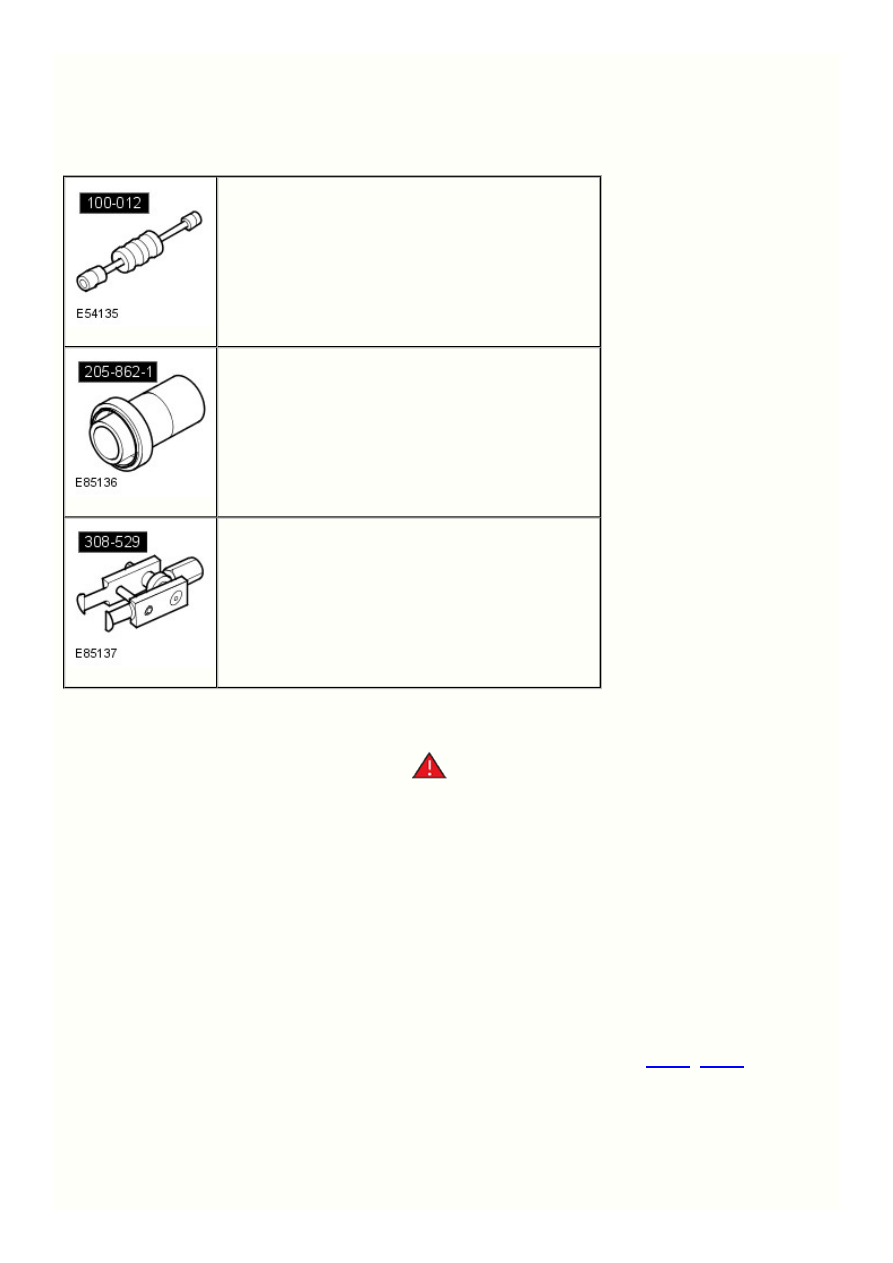

Специальный инструмент(ы)

100-012
Ударный съемник

205-862-1
Инструмент для установки, уплотнение шестерни, активной муфты

308-529
Инструмент для снятия, уплотнения

Снятие

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Поднимите автомобиль на подъемнике.

Снимите ведущий фланец дифференциала.

Обратитесь к процедуре: Drive Pinion Flange - Vehicles With: 6-Speed
Automatic Transaxle - AWF21 AWD (205-02, Снятие и установка).
Обратитесь к процедуре: Drive Pinion Flange - Vehicles With: 6-Speed Manual
Transaxle - M66 AWD (205-02, Снятие и установка).

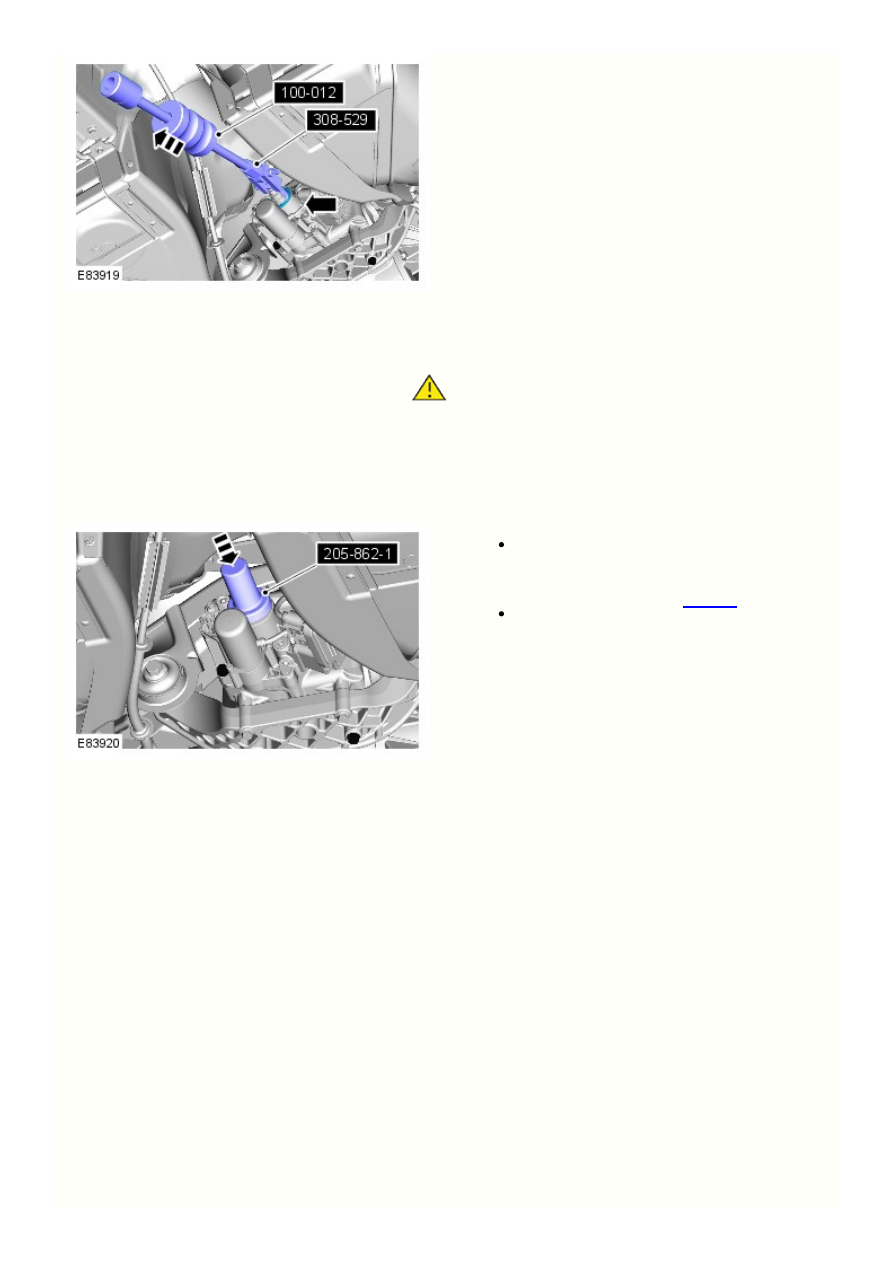

Аккуратно снимите и отбракуйте сальник вала ведущей

шестерни.



 ,

Специальный инструмент(ы):

308-529 100-012

3.

2.

1.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Для смазки уплотнений используйте



только указанные материалы.

Смажьте сальник.

Обратитесь к процедуре: Specifications (205-02, Спецификации).



Используя специальный инструмент, установите
новый сальник.



Специальный инструмент(ы):

205-862-1

Забейте уплотнение, чтобы оправка упиралась в
корпус активной муфты.

Установите ведущий фланец дифференциала.

Обратитесь к процедуре: Drive Pinion Flange - Vehicles With: 6-Speed
Automatic Transaxle - AWF21 AWD (205-02, Снятие и установка).
Обратитесь к процедуре: Drive Pinion Flange - Vehicles With: 6-Speed Manual
Transaxle - M66 AWD (205-02, Снятие и установка).

7.

6.

5.

4.

3.

2.

1.

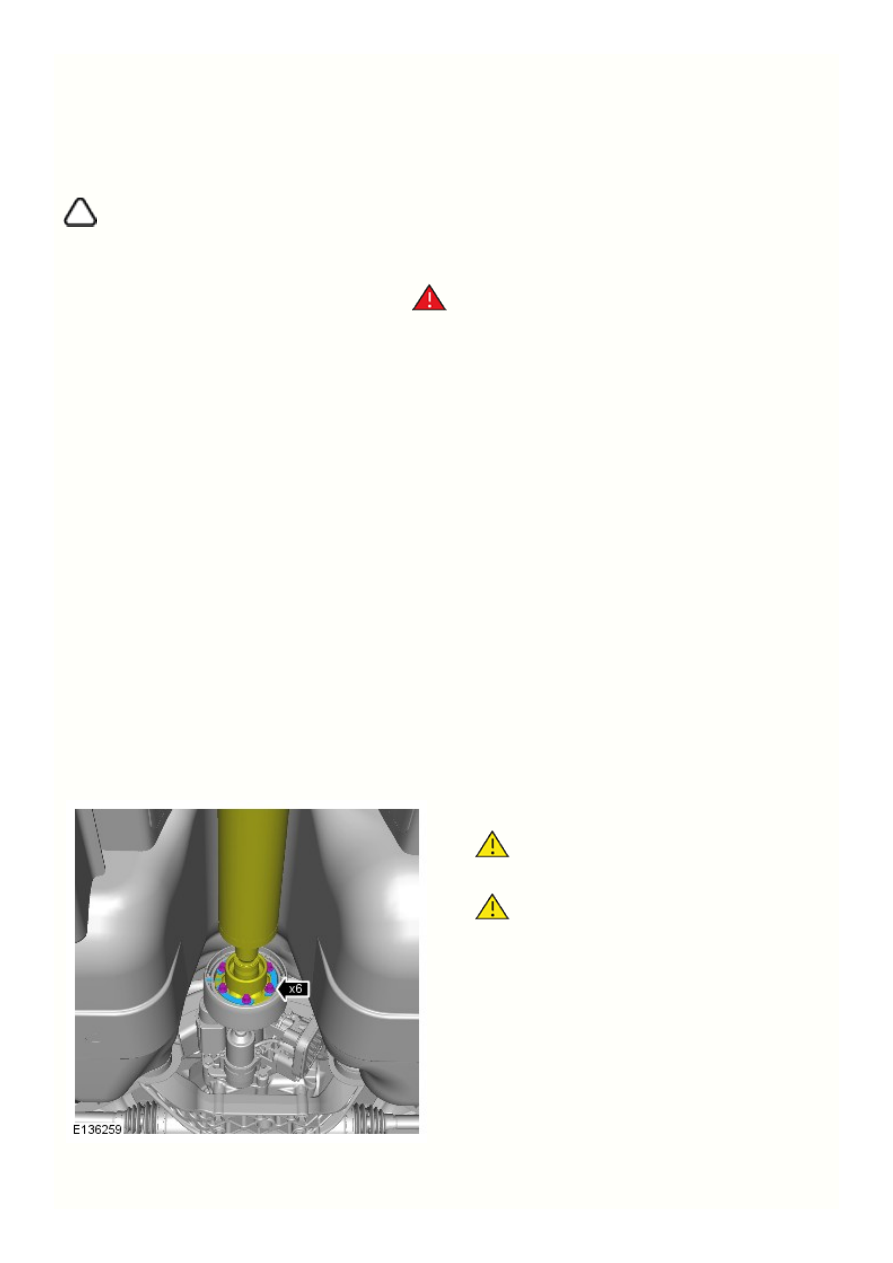

Задний ведущий мост/ дифференциал - Коробка дифференциала В комплектацию
автомобиля входит: 6-ступенчатая автоматическая коробка передач AWF21

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Для всех автомобилей

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Снимите левое заднее колесо.

Обратитесь к процедуре: Wheel and Tire (204-04 Wheels and Tires, Снятие и
установка).

Обратитесь к процедуре: Rear Halfshaft LH (205-05 Rear Drive Halfshafts,

Снятие и установка).

Для автомобилей с бензиновым двигателем

Обратитесь к процедуре: Exhaust System (309-00 Exhaust System - GTDi

2.0L Petrol, Снятие и установка).

Автомобили с дизельными двигателями

Обратитесь к процедуре: Exhaust System (309-00 Exhaust System - TD4

2.2L Diesel, Снятие и установка).

Для всех автомобилей

Предостережения:

Отметьте положение фланца приводного вала



относительно фланца ведущей шестерни.

Во избежание повреждения шарнира или чехла, не



допускайте, чтобы приводной вал висел, не закрепленный с
одной стороны.

10.

9.

8.

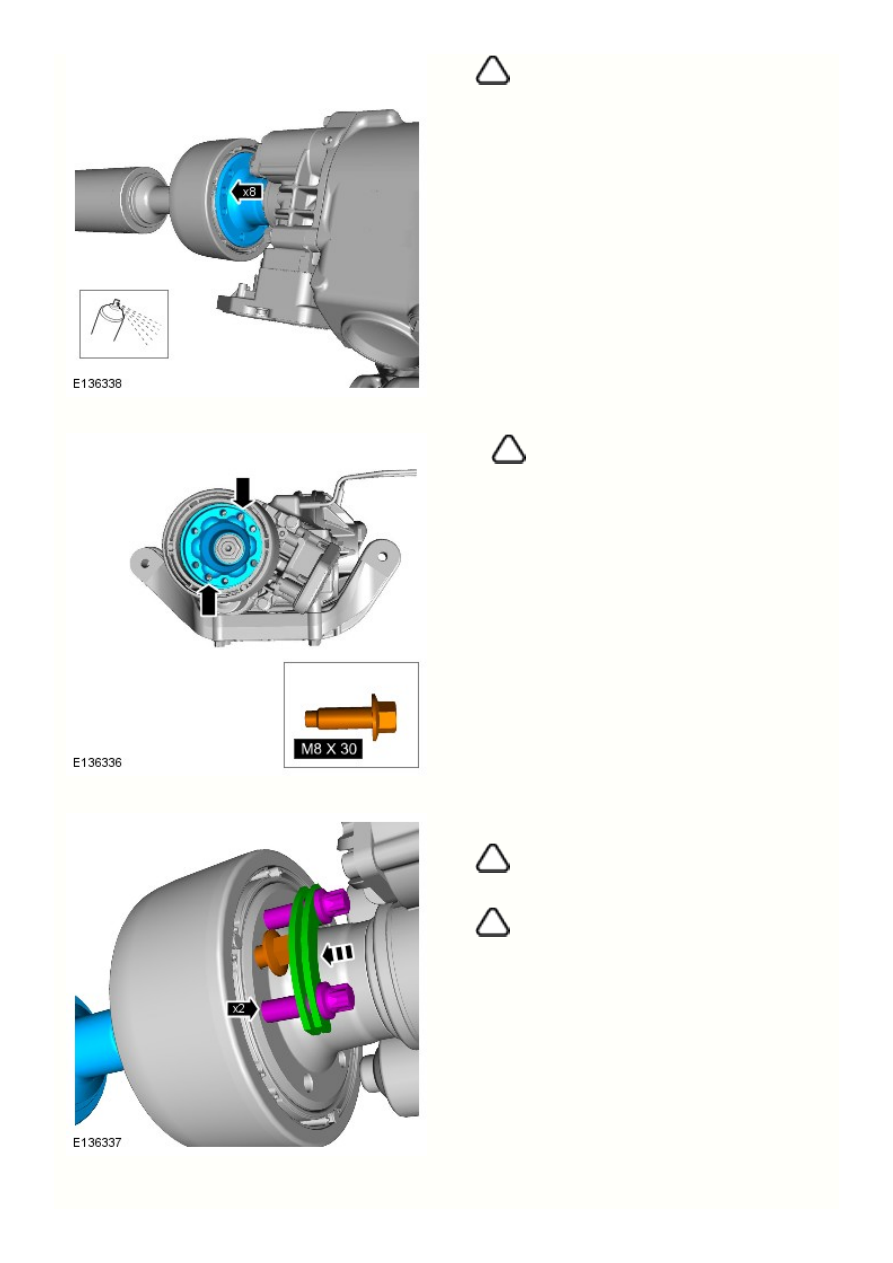

ПРИМЕЧАНИЕ: Используйте пропиточное масло:



распылите через отверстия болтов карданного вала, как
показано на рисунке.

ПРИМЕЧАНИЕ: Для наглядности шарнир



карданного вала показан в снятом состоянии.

Примечания:

Для облегчения снятия карданного вала необходимо



установить две шайбы.

Попеременно затягивайте болты, пока не будет



замечено движение шарнира приводного вала.
