8.

7.

6.

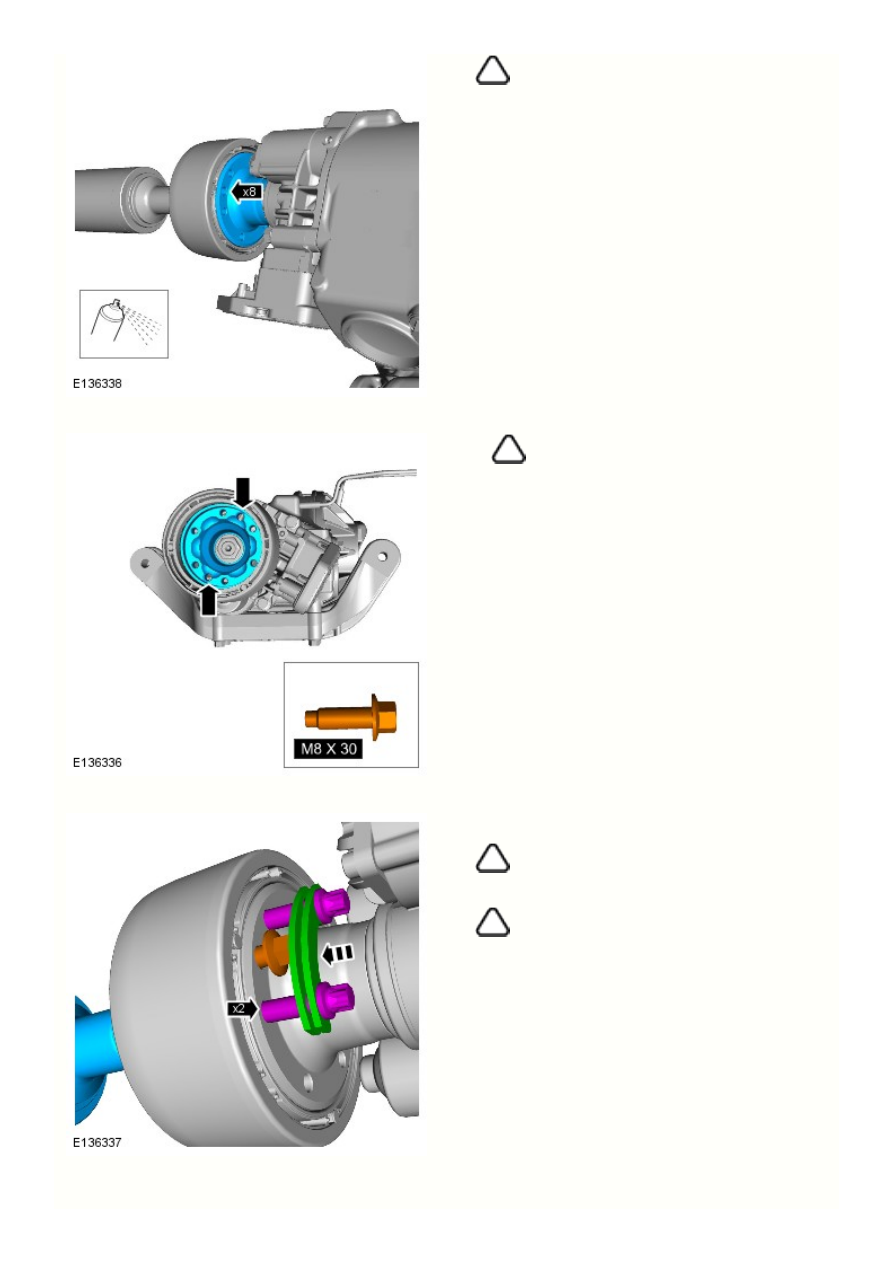

ПРИМЕЧАНИЕ: Используйте пропиточное масло –



распылите через отверстия болтов карданного вала, как
показано на рисунке.

ПРИМЕЧАНИЕ: Для наглядности шарнир



карданного вала показан в снятом состоянии.

Примечания:

Для облегчения снятия карданного вала необходимо



установить две шайбы.

Попеременно затягивайте болты, пока не будет



замечено движение шарнира карданного вала.

10.

9.

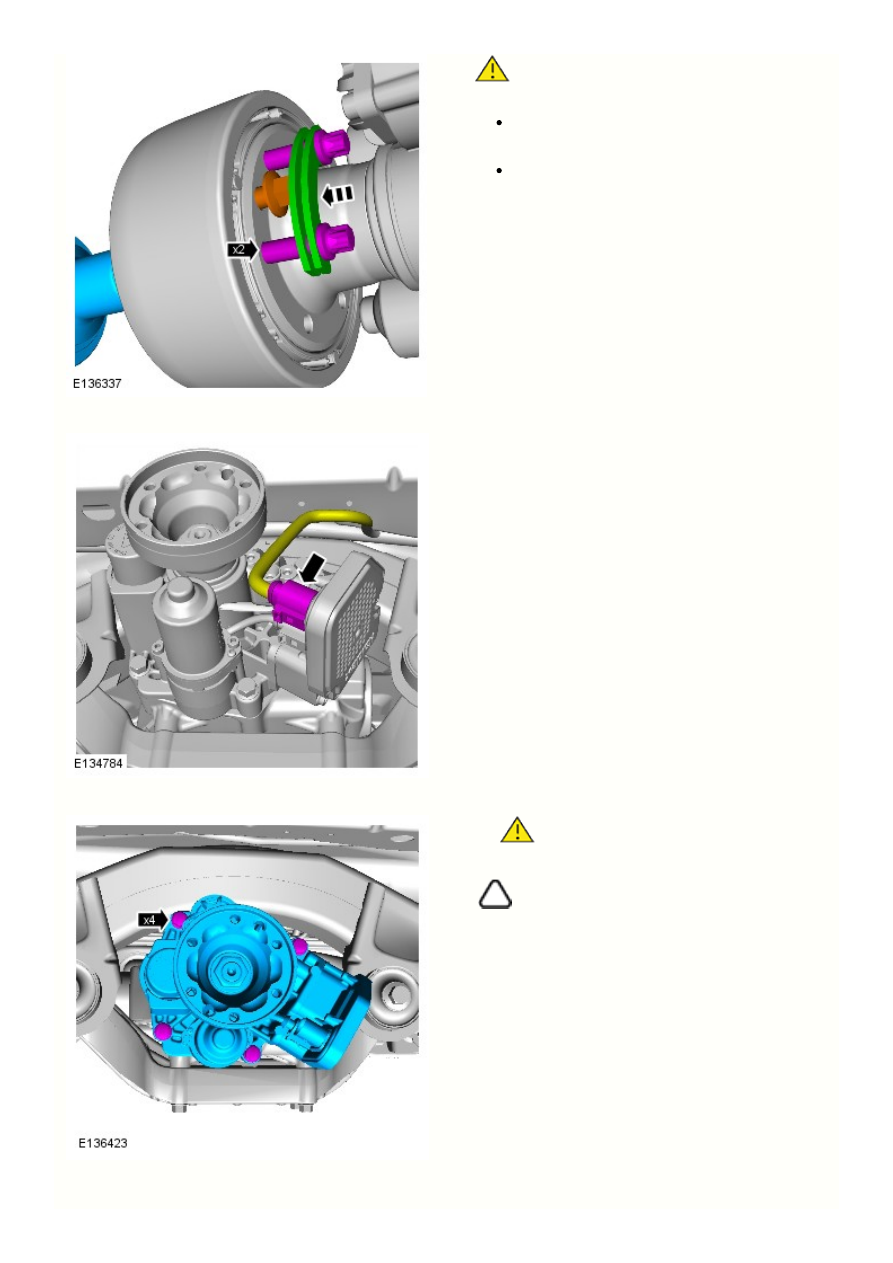

ПРЕДОСТЕРЕЖЕНИЕ: Закрепите карданный вал с



помощью подходящих строп.

Выкрутите болты, проверните карданный вал и
повторите предыдущий шаг на другом необработанном
отверстии.
Повторяйте описанные выше действия до тех пор, пока
шарнир карданного вала не будет снят полностью.

ПРЕДОСТЕРЕЖЕНИЕ: Подготовьтесь к сбору



вытекающей жидкости.

ПРИМЕЧАНИЕ: Снимите уплотнительное кольцо и



утилизируйте его.

4.

3.

2.

1.

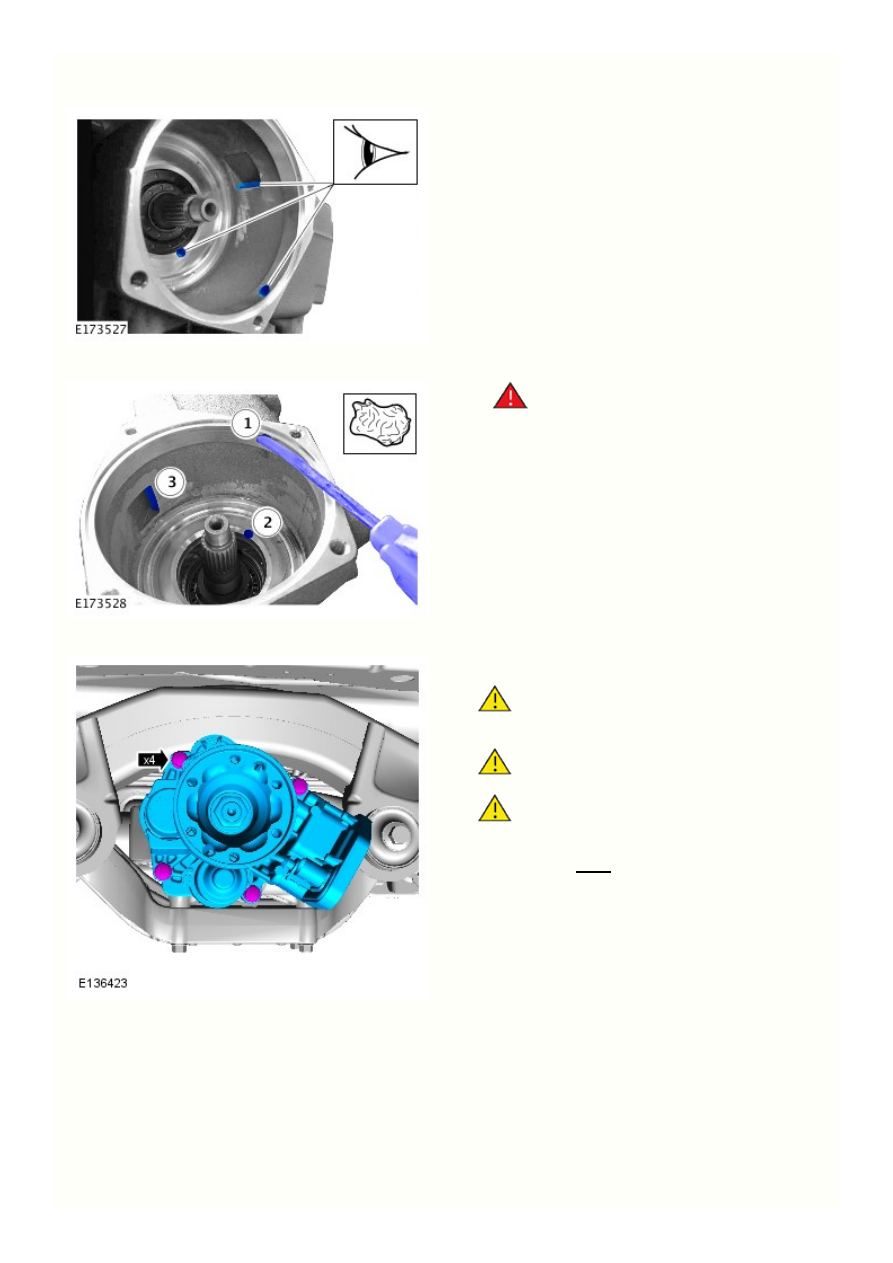

Установка

Перед тем как переходить к следующему пункту,

установите смазочную канавку.

ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что поверхность



вокруг смазочной канавки покрыта подходящей
гигроскопичной тканью.

Перед установкой включаемой по требованию муфты при
помощи подходящего источника сжатого воздуха удалите из
смазочной канавки жидкость и грязь.

Предостережения:

Очистите область вокруг элемента и удалите из нее



посторонние вещества.

Смажьте уплотнительные кольца.



Для смазки уплотнений используйте только указанные



материалы.



Момент затяжки:

24 Nm

6.

5.

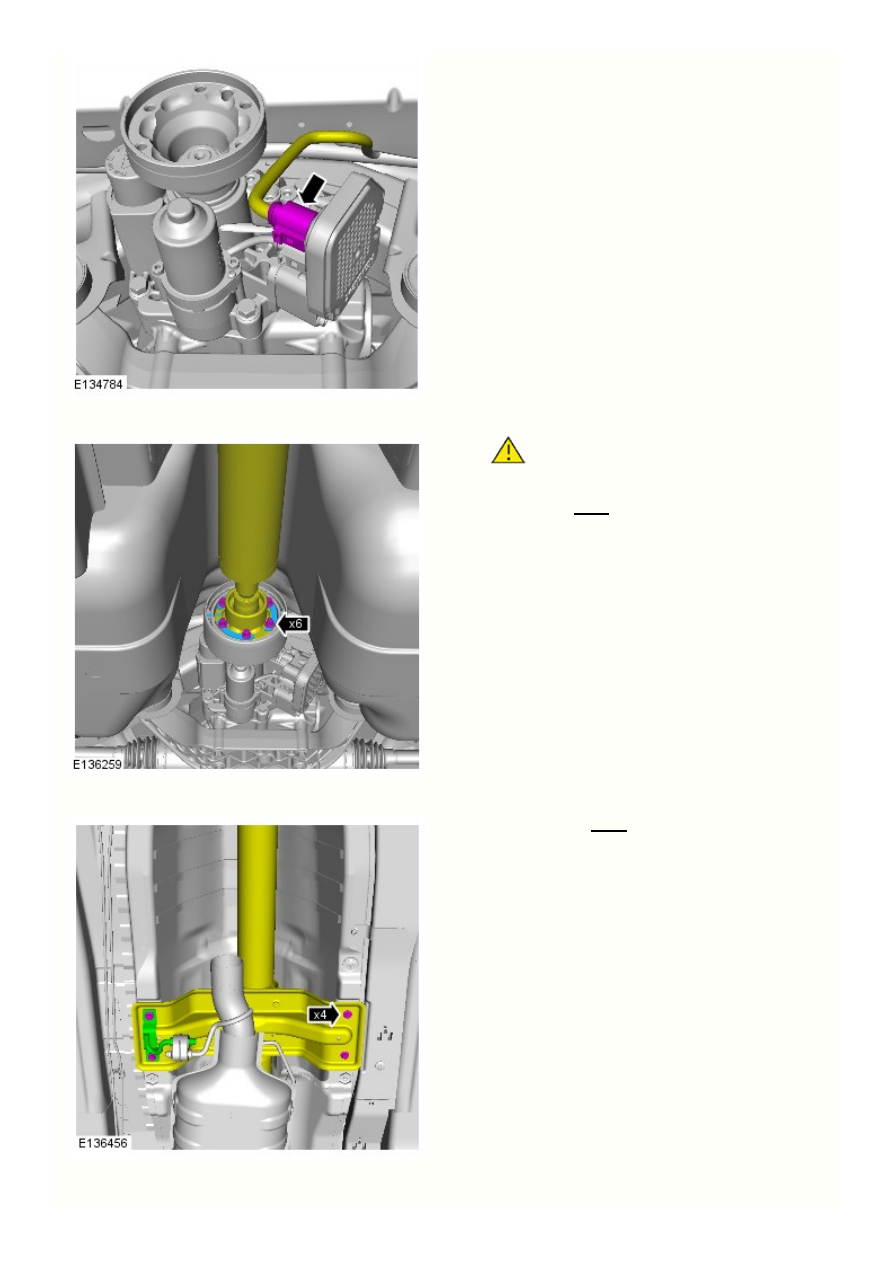

ПРЕДОСТЕРЕЖЕНИЕ: Элемент необходимо



выровнять по установочным меткам.



Момент затяжки:

40 Nm



Момент затяжки:

25 Nm
