Range Rover Evoque. Руководство - часть 265

1.

4.

Этап 2:

Этап 1:

3.



Момент затяжки:



60 Nm
60 Nm

ПРИМЕЧАНИЕ: Не разбирайте далее, если данный



компонент снимается только для обеспечения доступа.

Осмотрите компонент, при наличии повреждений замените.

Установка

Установка выполняется в последовательности, обратной порядку

разборки.

3.

Этап 2:

Этап 1:

2.

1.

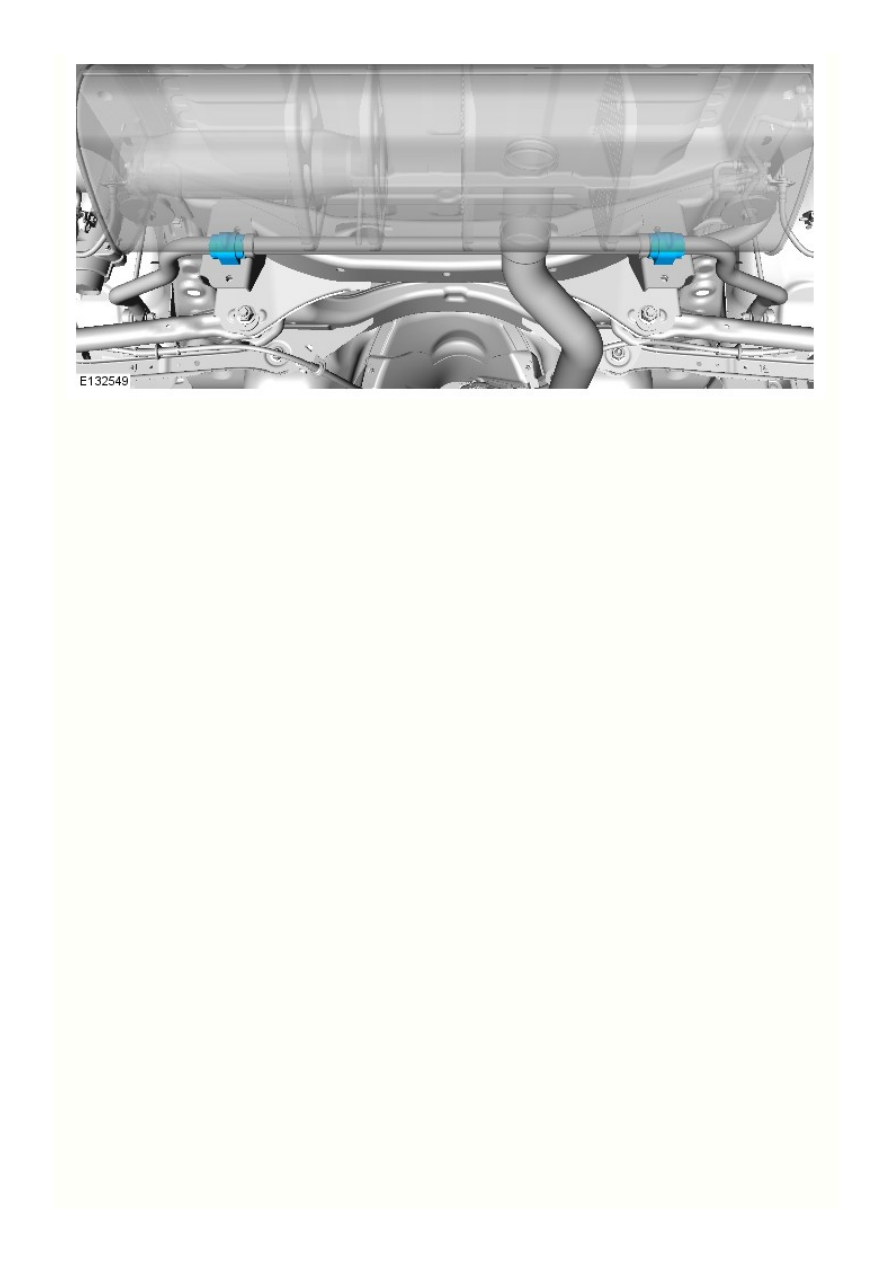

Задняя подвеска - Втулка заднего стабилизатора

Снятие и установка

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Гайки и болты следует затягивать, когда автомобиль стоит на колесах.



Примечания:

Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Описание процедуры снятия может содержать описание действий по установке.



ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.





Момент затяжки:



60 Nm
60 Nm

1.

Установка

Установка выполняется в последовательности, обратной порядку

разборки.

1.

2.

1.

Задняя подвеска - Стойка заднего стабилизатора

Снятие и установка

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Гайки и болты следует затягивать, когда автомобиль стоит на колесах.



Примечания:

Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Для наглядности некоторые компоненты показаны снятыми.



Описание процедуры снятия может содержать описание действий по установке.



ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Предостережения:

Используйте новые гайки.



Удостоверьтесь, что шаровой элемент шарового



шарнира не вращается.



Момент затяжки:

60 Nm

Установка

Установка выполняется в последовательности, обратной порядку

разборки.
