11

10

9

8

7

6

5

4

3

2

1

Поз.

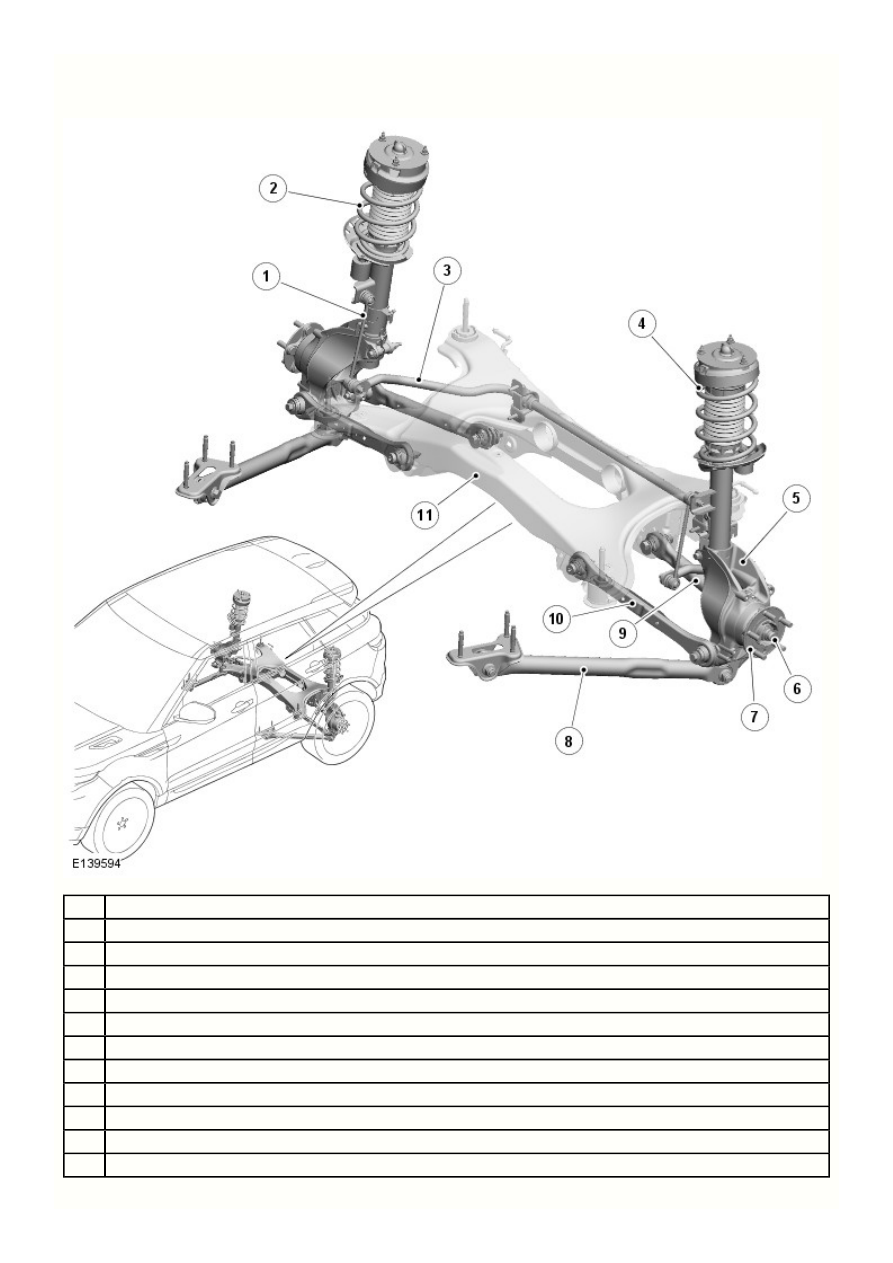

Задняя подвеска - Задняя подвеска переднеприводной  - Расположение компонентов

Описание и принцип действия

Наименование

Стойка стабилизатора

 Пружина и амортизатор в сборе

RH (правый)

Стабилизатор

 Пружина и амортизатор в сборе

LH (левый)

Цапфа колеса

Ось колеса и стопорная гайка

Ступица

Продольная тяга

Задняя поперечная тяга

Передняя поперечная тяга

Передний привод (FWD), задний подрамник

Задняя подвеска - Задняя подвеска переднеприводной  - Обзор

Описание и принцип действия

ОБЗОР

В задней подвеске для оптимизации динамических характеристик на дорогах и на бездорожье используются длинноходовые стойки
Макферсона.

Элементы подвески установлены на заднем подрамнике, который образует жесткую платформу, прикрепленную к днищу автомобиля.
Подрамник прикреплен к кузову на четырех втулках, которые имеют различающиеся степени сжатия для поглощения поперечных и
продольных нагрузок, возникающих в результате прохождения поворотов или торможения.

Задний подрамник является новым компонентом, специально спроектированным для данного автомобиля

FWD (привод на передние

 . Ось колеса, шайба и стопорная гайка используются для удержания ступицы на цапфе колеса.

колеса)

3

2

1

Поз.

Задняя подвеска - Задняя подвеска переднеприводной  - Работа системы и описание ее
составных частей

Описание и принцип действия

Работа системы

Не используется.

Наименование элемента

ПРУЖИНА И АМОРТИЗАТОР

ПРИМЕЧАНИЕ: Показан амортизаторы адаптивной динамической системы, стандартный амортизатор аналогичный.



Наименование

Чехол (внешний)

Контргайка

Гайки - верхняя опора (3 шт.)
