1.

Предостережения:

Необходимо установить новое уплотнительное кольцо.



Будьте осторожны, чтобы не повредить уплотнительные кольца при



установке.

Установка выполняется в последовательности, обратной порядку разборки.

Антиблокировочная система -

Моменты затяжки

Описание

Nm lb-ft lb-in

Кронштейн крепления блока управления двигателем (ECM) к кузову

10

7

-

Болт М6 опорного кронштейна поддона аккумуляторной батареи

10

7

-

Болт М8 опорного кронштейна поддона аккумуляторной батареи

25

18

-

Гайка М8 опорного кронштейна поддона аккумуляторной батареи

25

18

-

Тормозные трубки диаметром 8 мм к блоку антиблокировочной системы тормозов (ABS)

17

13

-

Тормозные трубки диаметром 6 мм к блоку ABS

14

10

-

Гайки крепления блока ABS к кузову

9

-

80

Болты крепления опорного кронштейна к блоку ABS

9

-

80

Болт датчика частоты вращения переднего колеса

5

-

44

Болт датчика частоты вращения заднего колеса

9

-

80

4.

3.

2.

1.

Антиблокировочная система - Модуль антиблокировочной системы тормозов (ABS)

Снятие и установка

Снятие

Предостережения:

При попадании тормозной жидкости на лакокрасочное покрытие следует незамедлительно промыть пораженный участок



холодной водой.

Заглушите все отверстия. Используйте новые заглушки.



Примечания:

Шаги, описанные в этой процедуре, могут входить в процедуру установки.



На рисунке показан автомобиль с левосторонним рулевым управлением, автомобиль с правосторонним рулевым управлением



выглядит аналогично.

Для всех автомобилей

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Plenum Chamber (412-01, Снятие и установка).

Обратитесь к процедуре: Battery Tray (414-01, Снятие и установка).

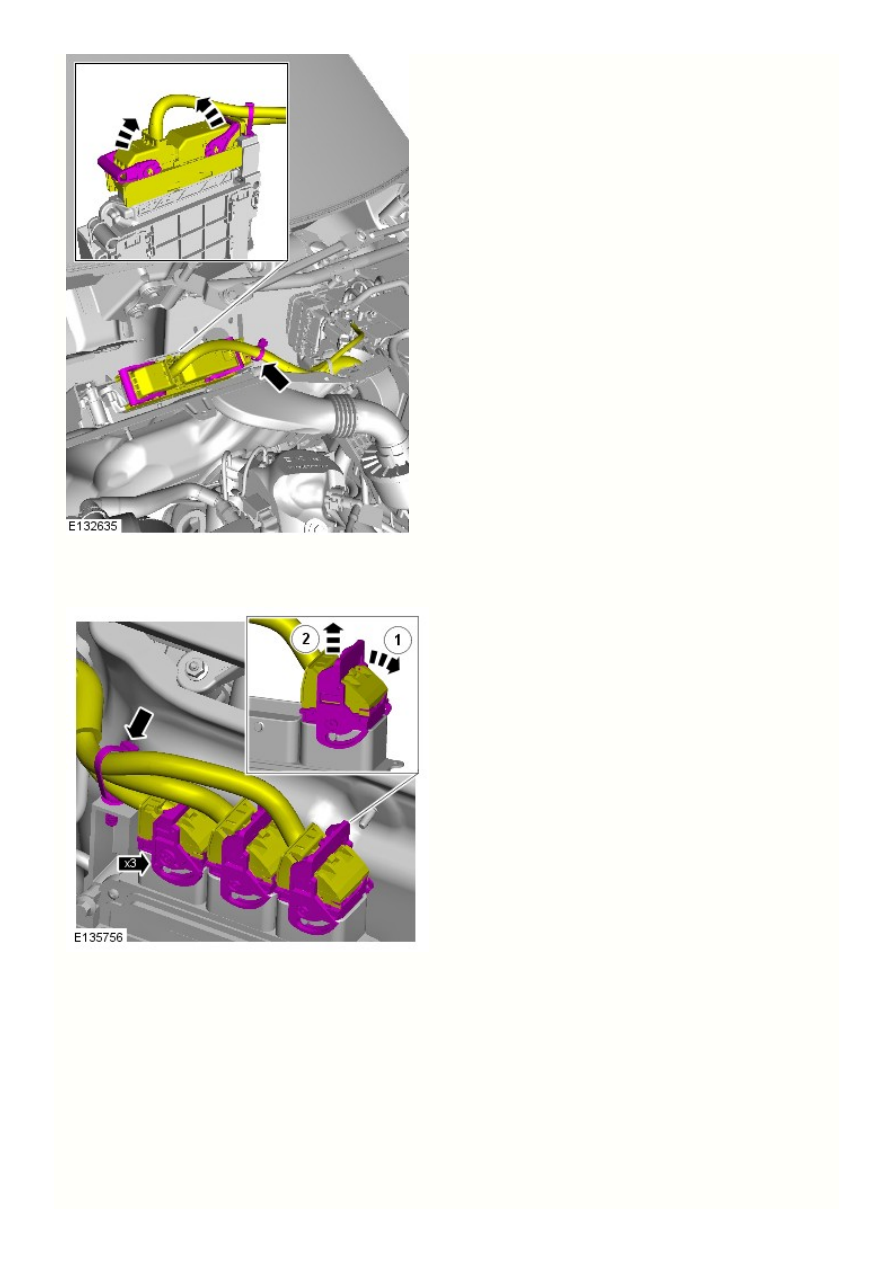

Для автомобилей с бензиновым двигателем

6.

5.

Для автомобилей с дизельным двигателем

Для всех автомобилей
