Range Rover Evoque. Руководство - часть 175





Задний дисковый тормоз -

Общие спецификации

Позиция

Спецификация

Тип задних тормозных дисков

Твердое



мм

дюймы

Диаметр заднего диска

302

11,9

Толщина нового заднего диска

11

0,43

Предельное эксплуатационное значение

9

0,35

Максимальное биение установленного диска

0,080

0,0031

Минимальная толщина тормозной колодки

2

0,078

Спецификации моментов затяжки

Описание

Нм

фунтофут

Штуцер для прокачки тормозного суппорта

11

8

Болты крепления монтажной плиты тормозного суппорта к цапфе колеса*

110

81

Болты направляющих штифтов тормозного суппорта

35

26

Винт Torx тормозного диска

35

26

Штуцерный болт крепления гибкого шланга тормозной системы к суппорту

40

29

Штуцер тормозной трубки, подсоединяемый к гибкому шлангу тормозной системы

15

11

Болт крепления привода стояночного тормоза к тормозному суппорту

11

8

* Необходимо установить новые болты/гайки

6.

5.

4.

3.

2.

1.

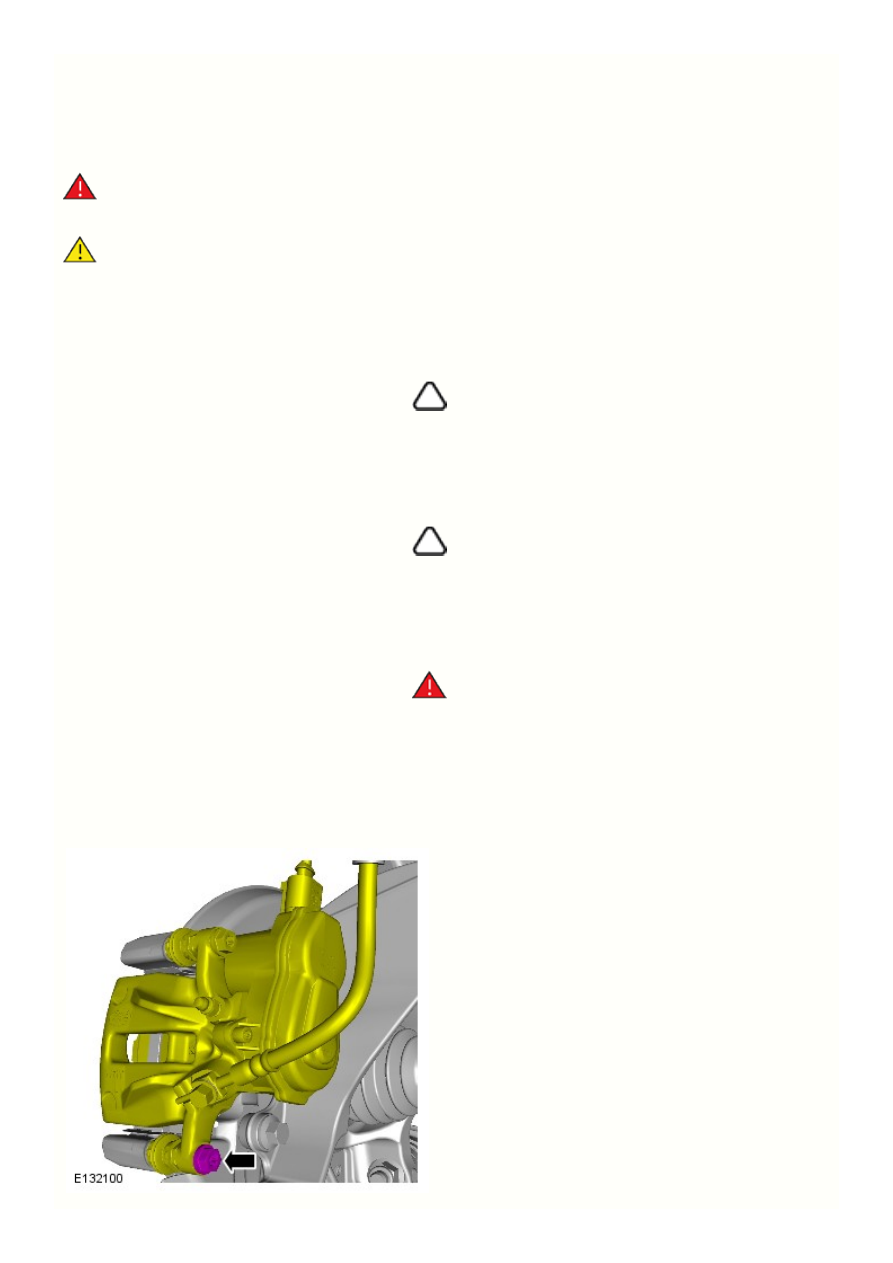

Задний дисковый тормоз - Тормозные колодки

Снятие и установка

Снятие

ПРЕДУПРЕЖДЕНИЕ: Тормозные колодки подлежат замене комплектом на всех колсах одной оси. Невыполнение этого



требования может привести к снижению эффективности работы тормозной системы.

ПРЕДОСТЕРЕЖЕНИЕ: На иллюстрации показана левая сторона, на правой стороне процедура выполняется аналогичным



образом.

Подключите диагностический прибор и установите электронный

стояночный тормоз в положение технического обслуживания.

ПРИМЕЧАНИЕ: Выполнение этого этапа необходимо только в



случае отсутствия диагностического инструмента.

Обратитесь к процедуре: Electronic Parking Brake (EPB) Service Mode
Activation and Deactivation (206-05 Parking Brake and Actuation, Общие
процедуры).

ПРИМЕЧАНИЕ: Выполнение этого этапа необходимо только в



случае отсутствия электропитания автомобиля от аккумуляторной батареи.

Обратитесь к процедуре: Electronic Parking Brake (EPB) Release When the
Vehicle Has No Electrical Power (206-05 Parking Brake and Actuation, Общие
процедуры).

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Обратитесь к процедуре: Wheel and Tire (204-04 Wheels and Tires,

Снятие и установка).

1.

9.

8.

7.

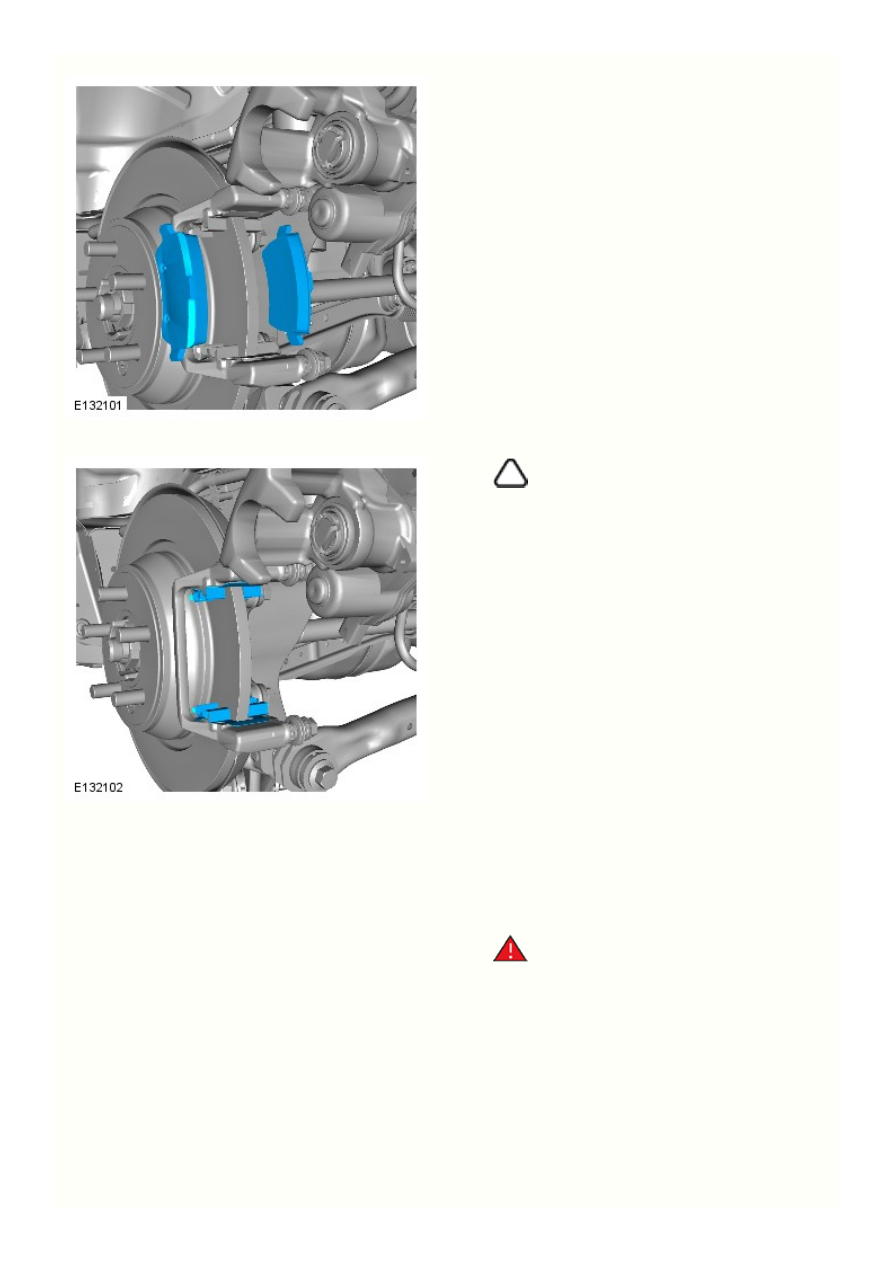

ПРИМЕЧАНИЕ: Запомните, в каком положении



была установлена деталь.

Повторите описанную выше процедуру с другой стороны.

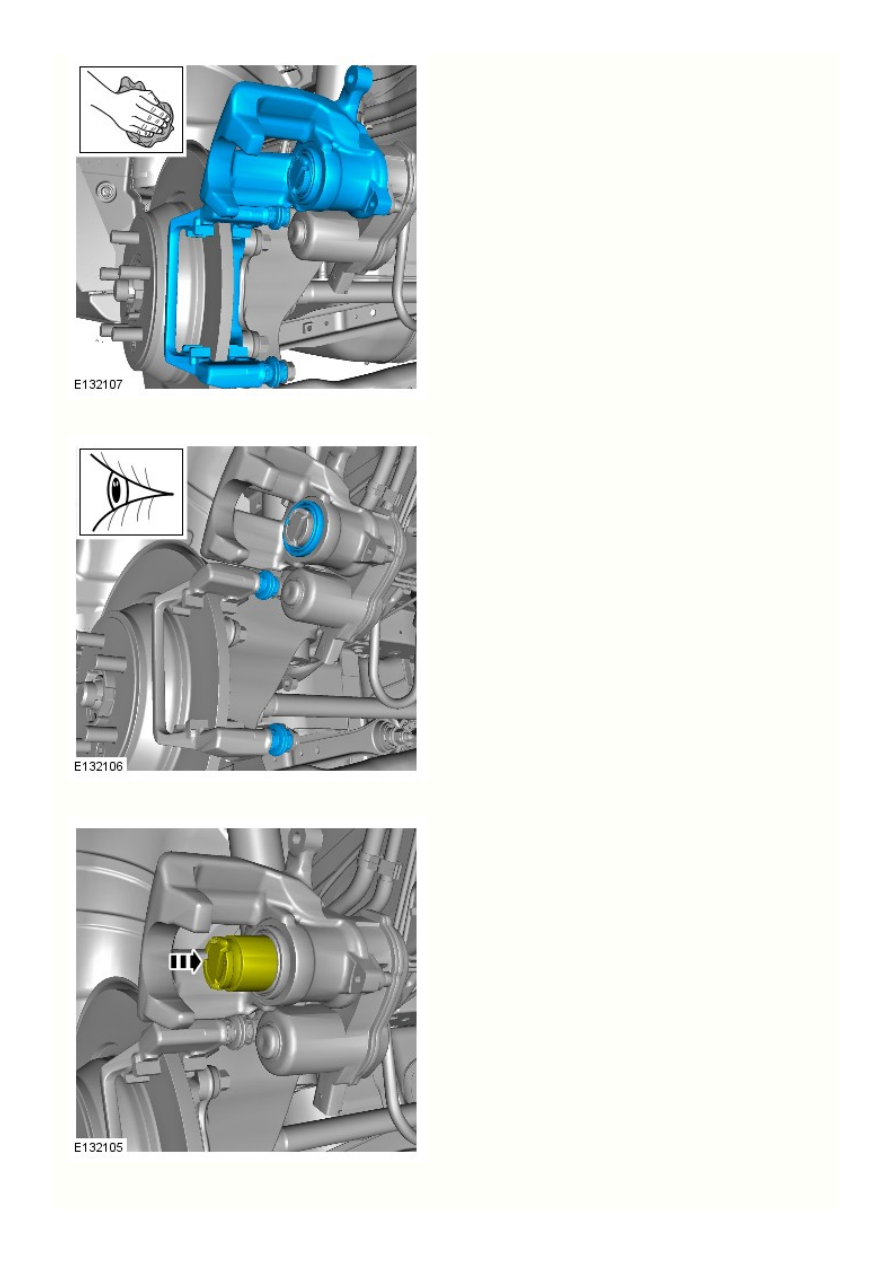

Установка

ПРЕДУПРЕЖДЕНИЕ: Не используйте сжатый



воздух для очистки деталей тормозных механизмов. Пыль от
фрикционных материалов может нанести вред здоровью при
попадании в легкие.

Очистите тормозной суппорт и опорную пластину чистой
тормозной жидкостью.

3.

2. Осмотрите уплотнения поршня суппорта и направляющих
пальцев на наличие повреждений.
