12.

11.

10.

ПРЕДУПРЕЖДЕНИЕ: Неправильная последовательность



действий при прокачке тормозной системы может значительно снизить
эффективность работы тормозной системы.

Повторите вышеуказанную процедуру прокачки для всех тормозных
суппортов.

ПРЕДОСТЕРЕЖЕНИЕ: На иллюстрации показана



левая сторона, на правой стороне выполняется аналогичным
образом.

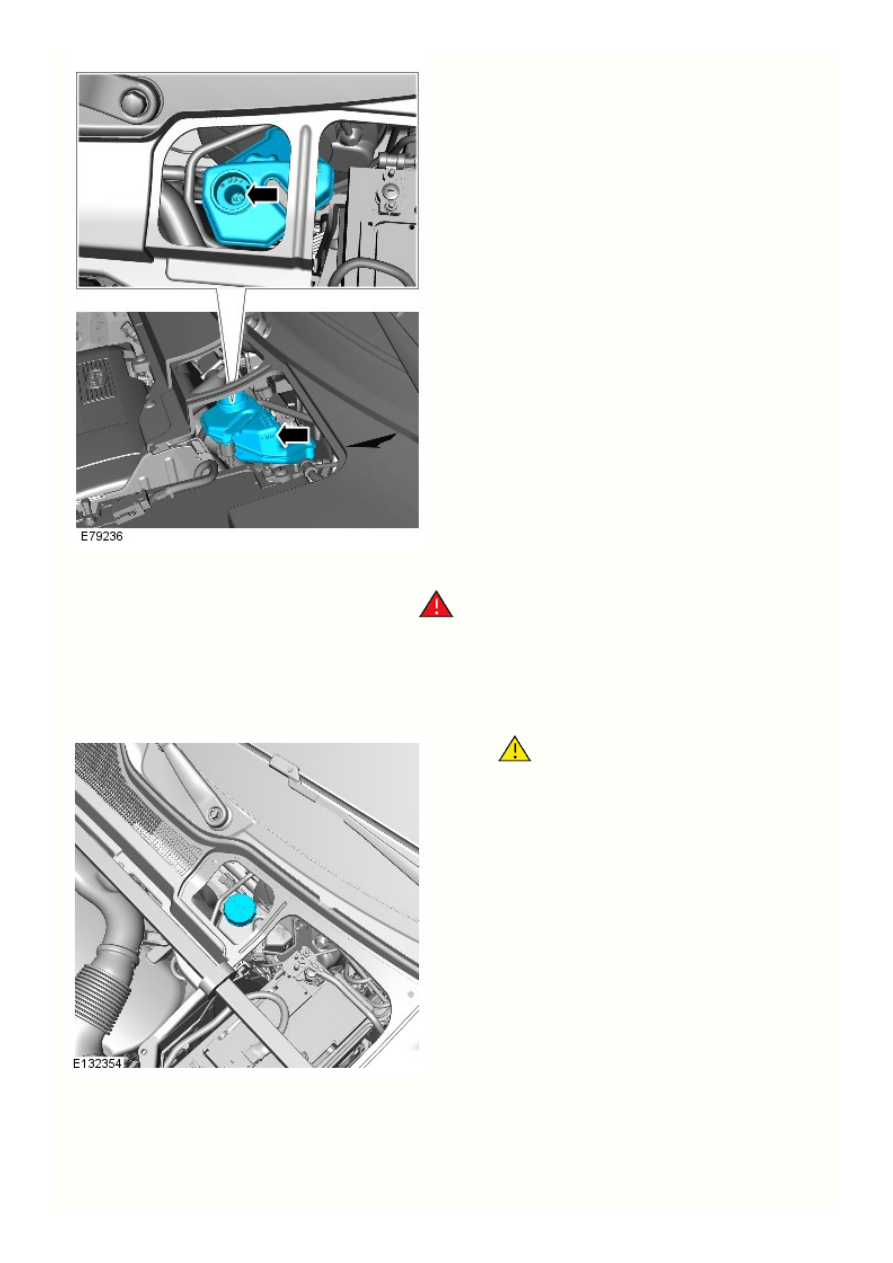

Установите крышку на бачок гидропривода тормозов.

Проверьте работу тормозной системы и убедитесь в отсутствии утечек.

Автомобили с правосторонним рулевым управлением

14.

13.

Автомобили с левосторонним рулевым управлением

Передний дисковый тормоз -

Общие технические характеристики

Позиция



Спецификация

Тип передних дисковых тормозов

Вентилируемые





мм

дюймы

Диаметр переднего тормозного диска

300

11,8

Толщина нового переднего тормозного диска

28

1,10

Предельное эксплуатационное значение

26

1,024

Максимальное биение установленного диска

0,080

0,003

Минимальная толщина тормозной колодки

2

0,078

Диаметр поршня

60

2,362

Спецификации моментов затяжки

Описание

Нм

фунтофут

Штуцер для прокачки тормозного суппорта

8

6

Болты крепления монтажной плиты тормозного суппорта к цапфе колеса*

200

148

Болты направляющих штифтов тормозного суппорта

28

21

Винт Torx тормозного диска

35

26

Гибкий шланг тормозной системы, подсоединяемый к суппорту

17

12

Штуцер тормозной трубки, подсоединяемый к гибкому шлангу тормозной системы

15

11

4.

3.

2.

1.

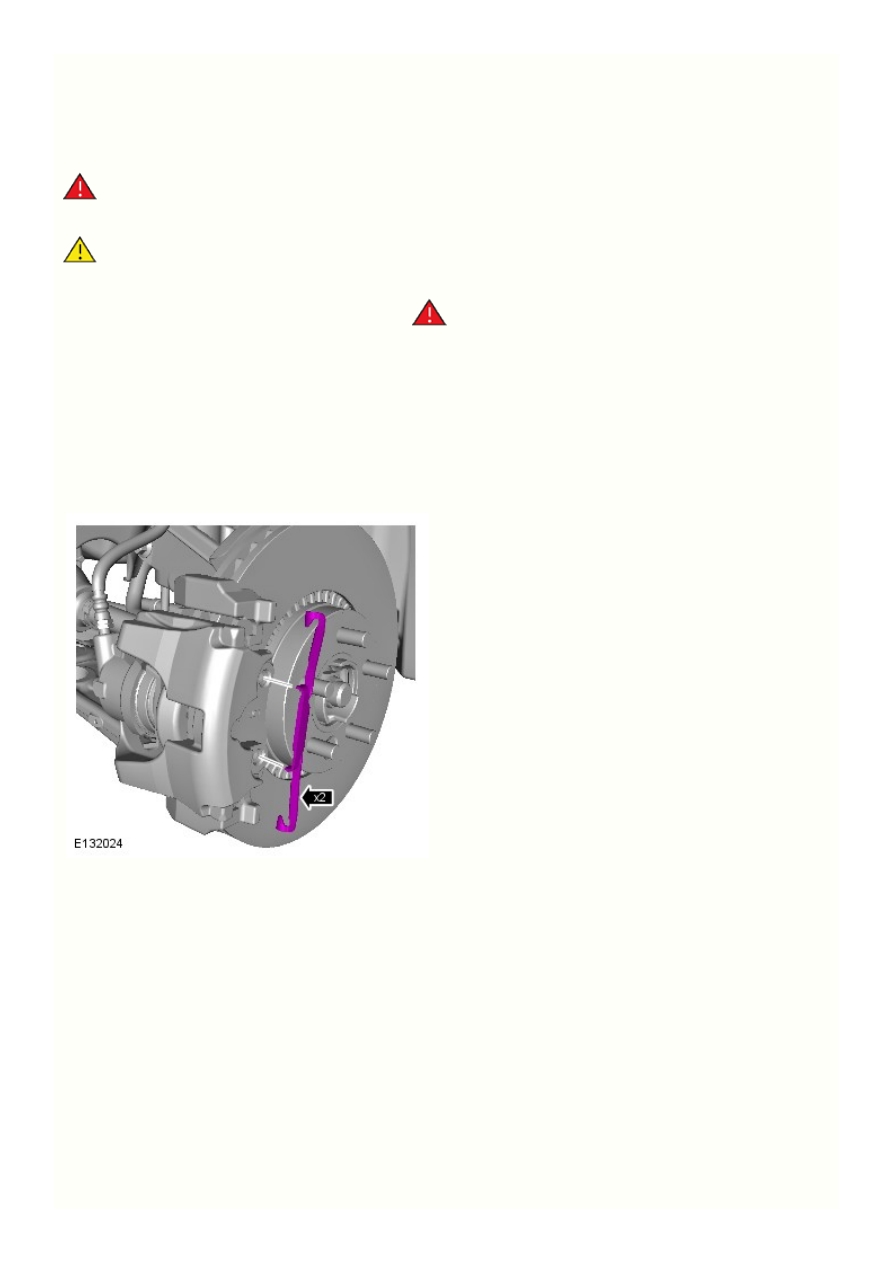

Передний дисковый тормоз - Тормозные колодки

Снятие и установка

Снятие

ПРЕДУПРЕЖДЕНИЕ: Тормозные колодки подлежат замене комплектом на весь мост. Невыполнение этого требования может



привести к снижению эффективности работы тормозной системы.

ПРЕДОСТЕРЕЖЕНИЕ: На иллюстрации показана левая сторона, на правой стороне выполняется аналогичным образом.



ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Снимите передние колеса.

Обратитесь к процедуре: Wheel and Tire (204-04 Wheels and Tires, Снятие и
установка).

Отведите в сторону и закрепите.
