Если требуется отсоединить приводной вал (валы), следует поднять все четыре колеса над платформой, чтобы можно было



провернуть вал (валы). Ознакомьтесь с указаниями по подъему в следующем разделе "Подъёмник, упирающийся в раму автомобиля -
четырехстоечный подъёмник", затем отпустите стояночный тормоз и установите селектор в положение NEUTRAL (нейтраль).

Запрещается толкать автомобиль по платформе назад и вперед для получения доступа к креплению приводного вала.



Установите автомобиль на подъемник таким образом, чтобы передние и задние колеса автомобиля располагались на равном
расстоянии от краев подъемника. Поставьте под колеса колодки, включите нейтральное положение коробки передач и, если это
применимо, включите стояночный тормоз.

Подъёмник, упирающийся в раму автомобиля - четырехстоечный подъемник

ПРИМЕЧАНИЕ: Чтобы автомобиль можно было правильно поднять на продольных опорах с отрывом колес от земли,



потребуется изготовить по две штуки каждого вида опорных блоков по размерам, указанным на иллюстрациях. Опорная часть каждого
блока должна быть изготовлена из твердого дерева или металла, а U-образная часть каждого блока - из металла. Следует обратить
внимание на то, что U-образная часть каждого блока должна быть достаточно широкой, чтобы ее можно было установить на
продольную опору для подъема автомобиля с отрывом колес от земли.

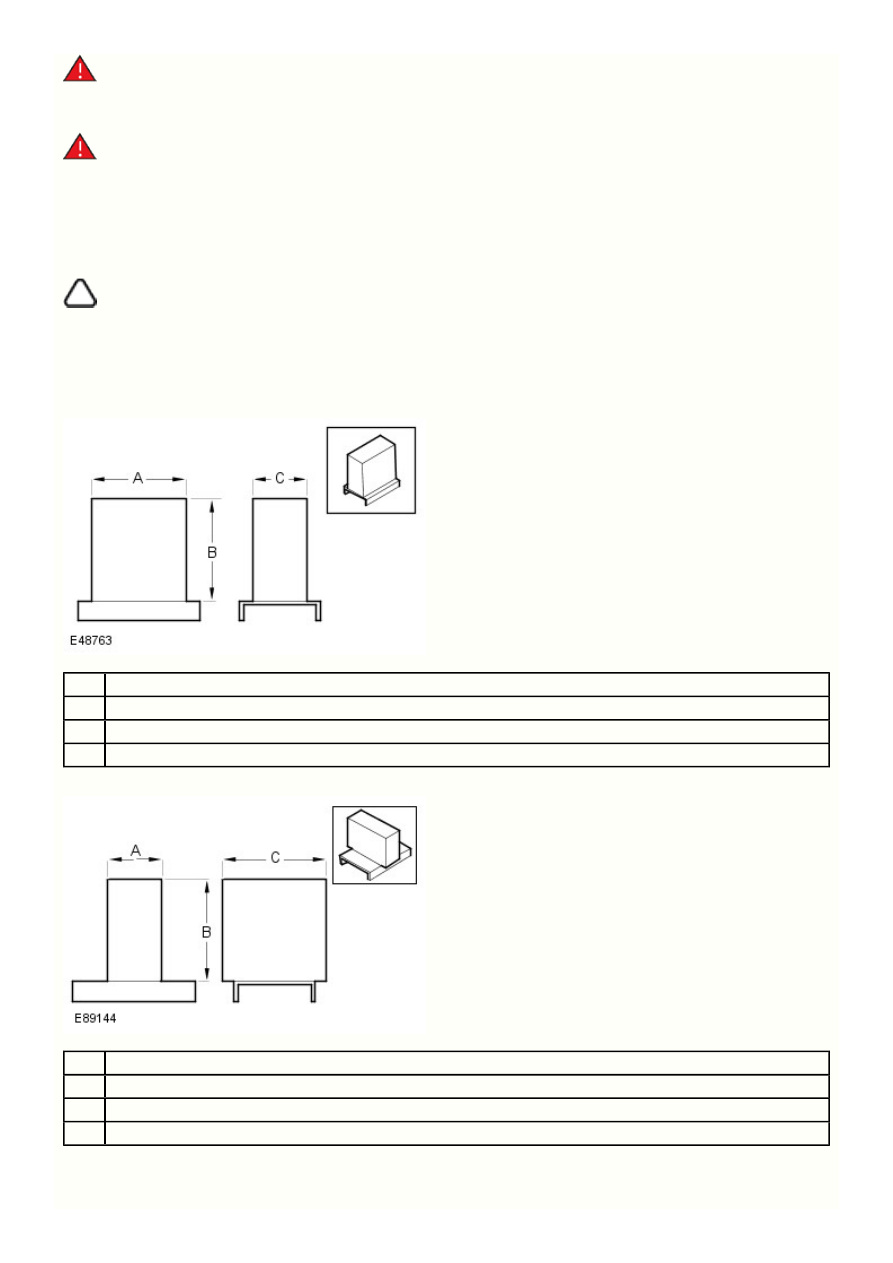

Размеры переднего опорного блока

Наименование

130 mm (5,118 in)

160 mm (6,299 in)

90 mm (3,543 in)

Размеры заднего опорного блока

Наименование

50 mm (1,1968 in)

190 (7,480 in)

110 (4,330 in)

Подъём автомобиля и установка подставок

 Расположите автомобиль на подъемнике.

1.

 Включите стояночный тормоз.

2.

 Поднимите автомобиль на нужную высоту.

3.

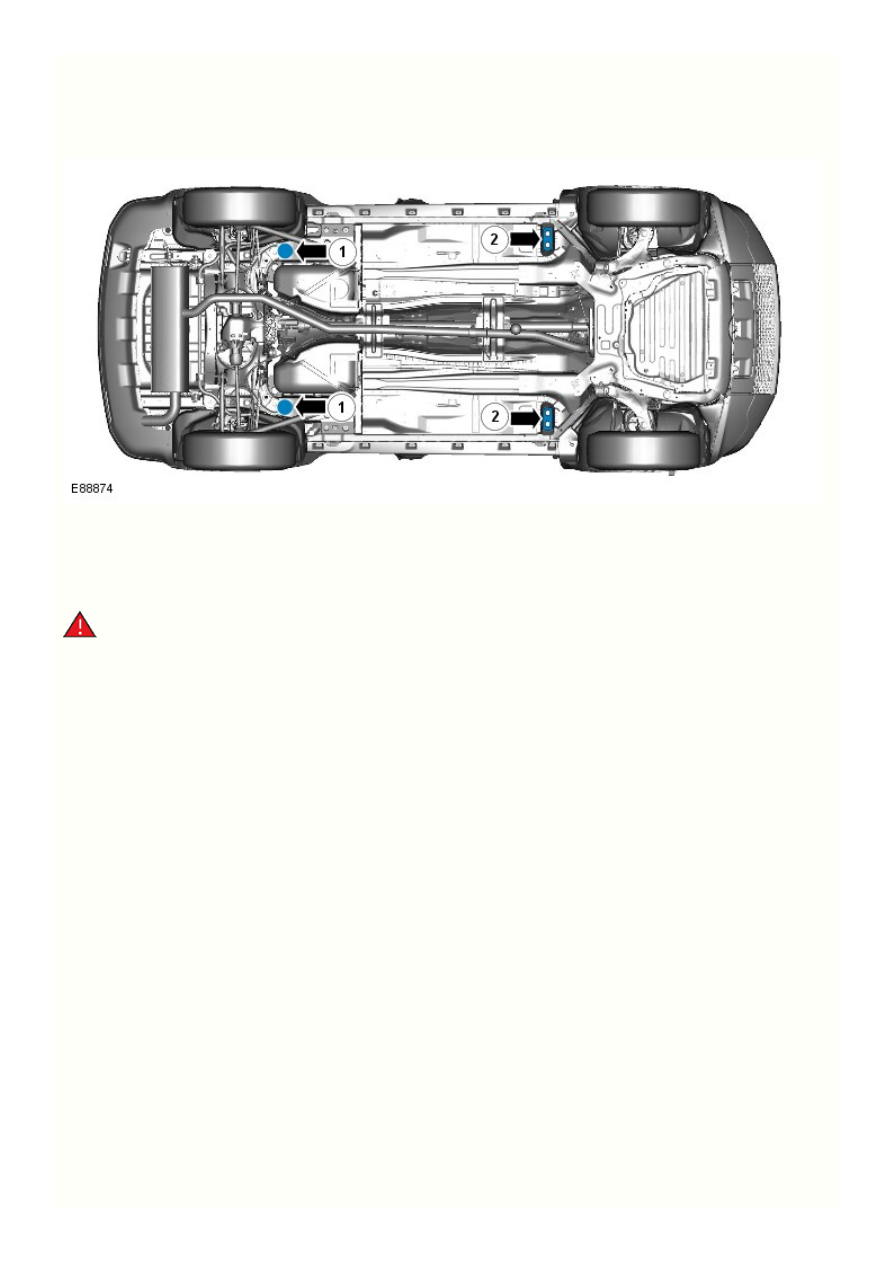

 Заведите продольные опоры для подъема автомобиля с отрывом колес от земли под лонжероны кузова и подложите опорные

4.
блоки, как показано на рисунке.

Установите опоры для подъема автомобиля и опускайте платформу, пока опорные блоки не примут на себя весь вес автомобиля и его
колеса не оторвутся от платформы.

Убедитесь, что автомобиль должным образом стоит на всех четырех блоках, что блоки по-прежнему расположены правильно и имеют
хороший контакт с точками поддомкрачивания.

ПРЕДУПРЕЖДЕНИЕ: Перед продолжением работ убедитесь в неподвижности автомобиля



Поддомкрачивание и подъем автомобиля на подъемнике - Эвакуация автомобиля

Описание и принцип действия

Точки крепления буксировочного оборудования

ПРЕДОСТЕРЕЖЕНИЕ: Одиночные буксировочные "точки" в передней и в задней части автомобиля предназначены только для



эвакуации автомобиля. ЗАПРЕЩАЕТСЯ использовать их для буксировки грузового или жилого прицепа.

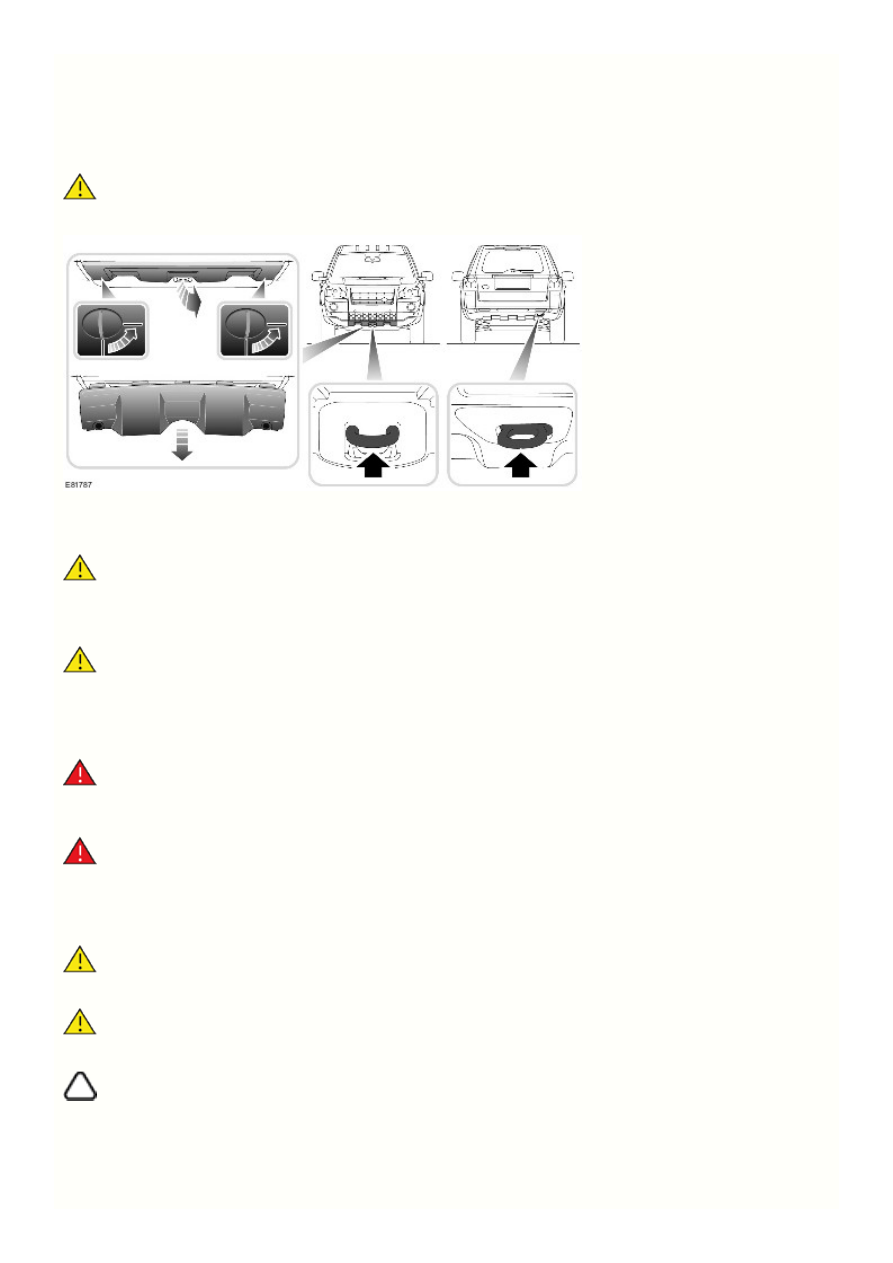

Чтобы получить доступ к передней буксировочной проушине, необходимо открыть два рычажных замка, которыми крепится панель
буксировочной проушины, и снять саму панель.

ПРЕДОСТЕРЕЖЕНИЕ: Следите, чтобы при буксировке буксировочное устройство не касалось бампера.



Чтобы получить доступ к задней буксировочной проушине, необходимо открыть два рычажных замка, которыми крепится панель
буксировочной проушины, и снять саму панель.

ПРЕДОСТЕРЕЖЕНИЕ: Буксировочная проушина предназначена только для буксировки автомобиля.



Буксировка автомобиля с опорой на четыре колеса

Предупреждения:

Убедитесь, что пульт дистанционного управления во время буксировки автомобиля находится в штатном гнезде. Извлечение



пульта дистанционного управления из гнезда приводит к запиранию замка рулевой колонки, не позволяющего должным образом
управлять автомобилем.

Если во время буксировки автомобиля двигатель не работает, значит не работает гидроусилитель руля и усилитель тормозов. В



результате придется прилагать повышенные усилия к рулевому управлению или для торможения, что значительно увеличит тормозной
путь.

Предостережения:

Автомобиль следует буксировать только с опорой о землю всех четырех колес. Буксировка с двумя колесами на земле приводит



к серьезным повреждениям коробки передач.

Буксировка допускается на расстояние не более 80 км со скоростью не более 80 км/ч. Буксировка на более дальнее расстояние



или с более высокой скоростью может привести к серьезным повреждениям коробки передач.

ПРИМЕЧАНИЕ: Рекомендуемый метод эвакуации - поднять все четыре колеса.



Процедура буксировки

1. Автомобиль следует установить на твердую поверхность с включенным стояночным тормозом и селектором, установленным в
положение P (стоянка), если автомобиль оборудован АКП.

2. Закрепите буксировочное крепление эвакуатора на передней буксировочной проушине эвакуируемого автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Оставление зажигания включенным на продолжительный период приводит к разрядке батареи.



3. Вставьте пульт дистанционного управления в гнездо и включите зажигание.

4. Нажмите на педаль тормоза и установите рычаг в нейтральное положение.

5. Не отпуская педаль тормоза, выключите стояночный тормоз.

6. Буксировка допускается на расстояние не более 80 км со скоростью не выше 80 км/ч.

7. По прибытии к месту назначения убедитесь по мере возможности, что автомобиль установлен на твердую поверхность.

8. Включите стояночный тормоз и переведите селектор в положение P (стоянка).

9. Выключите зажигание и извлеките пульт дистанционного управления из гнезда.

ПРЕДУПРЕЖДЕНИЕ: При отсоединении буксировочного оборудования соблюдайте особую осторожность. Автомобиль может



начать двигаться, что может привести к тяжелым травмам.

10. Отсоедините буксировочное крепление от буксировочной проушины.

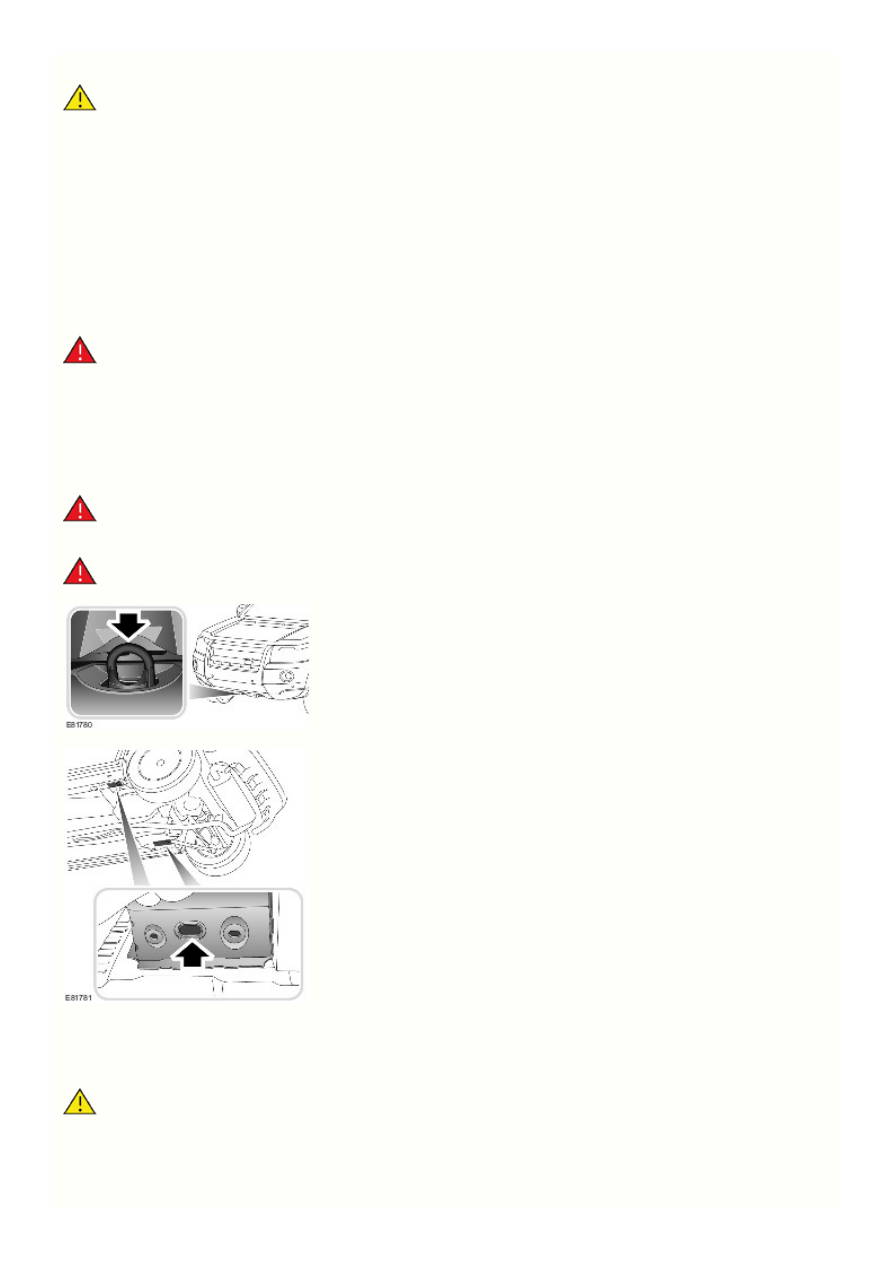

Крепежные проушины

Предупреждения:

Используйте только переднюю и заднюю крепежные проушины, ЗАПРЕЩАЕТСЯ зацеплять элементы крепления или стропы за



какие-либо иные элементы автомобиля.

Для крепления автомобиля при транспортировке следует использовать только переднюю и заднюю крепежные проушины.



Передняя и задняя крепежные проушины показаны на рисунке.

Транспортировка на прицепе

ПРЕДОСТЕРЕЖЕНИЕ: Используйте только переднюю и заднюю крепежные проушины, ЗАПРЕЩАЕТСЯ зацеплять элементы



крепления или стропы за какие-либо иные элементы автомобиля.

После установки автомобиля включите стояночный тормоз и переведите рычаг в положение 'N' - Neutral. Рекомендуемый способ
эвакуации/ транспортировки автомобиля - это эвакуатор или прицеп, предназначенный для этой цели.
