Снятие

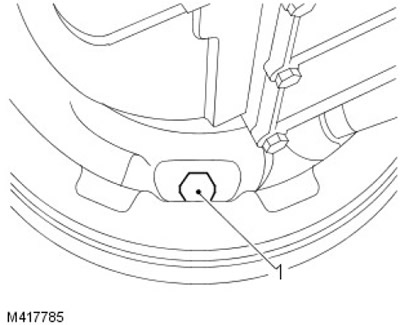

1. Ослабьте регулировочный болт тормозных колодок.
2. Снимите задний карданный вал.
За дополнительной информацией обратитесь к главе: Задний карданный вал (205-01 Карданный вал, Снятие и установка).

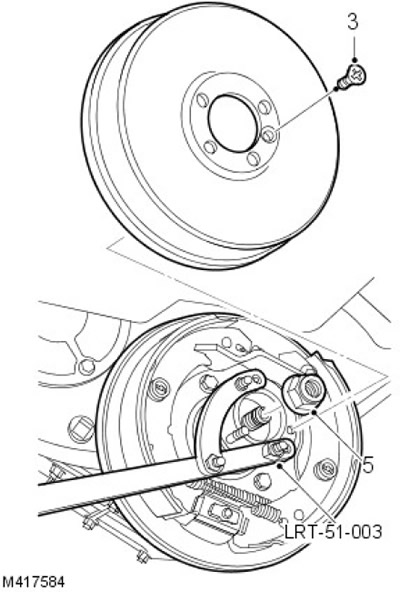

3. Выверните винт крепления тормозного барабана.
4. Снимите тормозной барабан.
5. Зафиксируйте ведущий фланец раздаточной коробки, используя LRT-51-003, отверните и отбракуйте гайку ведущего фланца, снимите и отбракуйте стальные и войлочные шайбы.

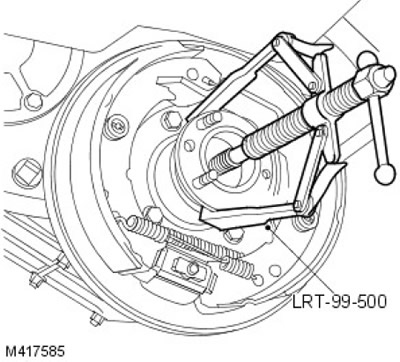

6. Используя, если необходимо, LRT-99-500, снимите ведущий фланец с раздаточной коробки.

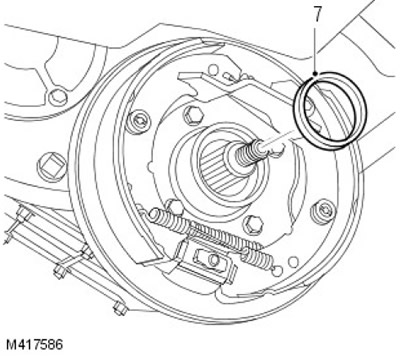

7. Снимите заднее масляное уплотнение вторичного вала с раздаточной коробки и отбракуйте его.
Установка
1. Очистите шлицы приводного фланца, контактные поверхности подшипника и прокладки, чтобы удалить масло и мусор. Используйте для этого обезжиривающий очиститель Loctite 7063.
2. Очистите углубление уплотнения, шлицы выходного вала, резьбу и сопрягаемые поверхности, чтобы удалить масло и мусор. Используйте для этого обезжиривающий очиститель Loctite 7063.
3. ПРЕДОСТЕРЕЖЕНИЕ: Сальник необходимо устанавливать сухим.

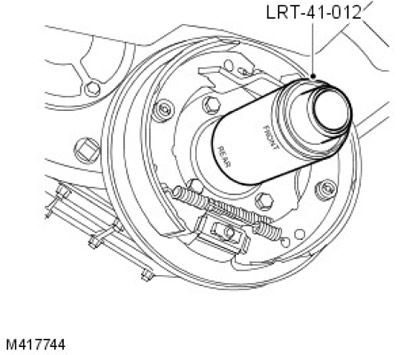

ПРИМЕЧАНИЕ: Используйте для установки уплотнения конец инструмента с маркировкой 'REAR'.
Установите новое уплотнение, используя LRT-41-012.
4. ПРЕДОСТЕРЕЖЕНИЕ: Удалите Loctite 648 от подшипника при установке приводного фланца. Несоблюдение этого требования может привести к повреждению автомобиля.

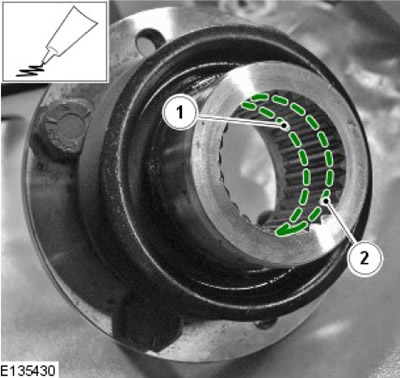

Удерживая приводной фланец за выступающий конец, нанесите на шлицы состав Loctite 648 как показано на рисунке.
- 1. Нанесите сплошную полоску вдоль шлицев.
- 2. Нанесите вторую сплошную полоску в 5 мм от конца фланца.
5. ПРИМЕЧАНИЕ: Устанавливать новый войлочный фильтр не требуется.
ПРИМЕЧАНИЕ: Перед установкой стальной шайбы удалите излишки Loctite 648 с приводного фланца.
Установите приводной фланец на выходной вал, при этом убедитесь, что приводной фланец полностью встал на место. Установите новую стальную шайбу
6. ПРЕДОСТЕРЕЖЕНИЕ: Не используйте электро- или пневматический инструмент для затяжки гайки приводного фланца.

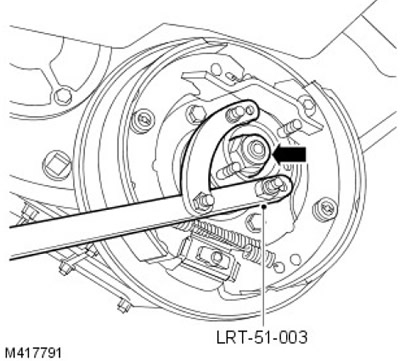

Установите LRT-51-003, наверните новую гайку ведущего фланца и затяните усилием 165 Нм (122 фунт-сил ы/фут).
7. Установите тормозной барабан и затяните винт.
8. Затяните болт регулятора усилием 25 Нм, а затем выверните на 1 / оборота.
9. Убедитесь, что тормозной барабан может свободно вращаться.
10. Установите карданный вал.
За дополнительной информацией обратитесь к главе: Задний карданный вал (205-01 Карданный вал, Снятие и установка).
11. Долейте масло в раздаточную коробку.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (308-07A Раздаточная коробка - Дизельный двигатель ID4 2.4L, Общие процедуры).
