Специальный инструмент(ы)
| Гаечный ключ для вентилятора системы охлаждения 303-1142 | |
| Инструмент для фиксации вентилятора системы охлаждения 303-1334 |
Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

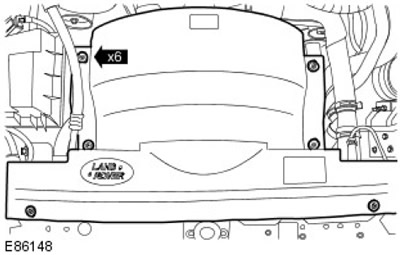

2. Снимите верхний кожух вентилятора охлаждения. Отпустите 6 зажимов.

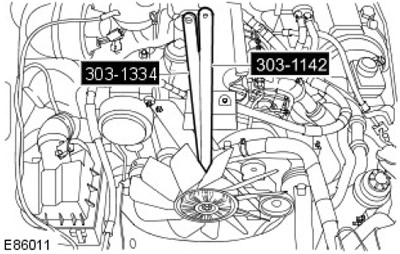

3. При помощи специальных инструментов снимите вентилятор охлаждения.
4. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.

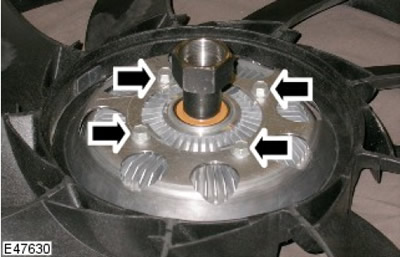

Снимите вязкостную муфту. Выверните 4 болта.
Установка
1. Установите вязкостную муфту.
- Очистите контактные поверхности деталей.
- Затяните болты усилием 10 Нм.

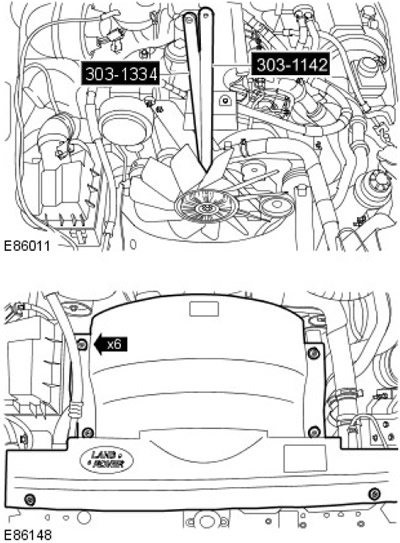

2. Используя специальные инструменты, установите вентилятор охлаждения.
3. Установите верхний кожух вентилятора охлаждения. Введите в зацепление 6 зажимов.
4. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
