Defender (2007+). Высота подъема кулачка распределительного вала двигателя ID4 2.4L



1. Измерьте диаметр (1) и диаметр (2) штангенциркулем с нониусом. Разинца между этими двумя значениями и есть высота подъема кулачка.

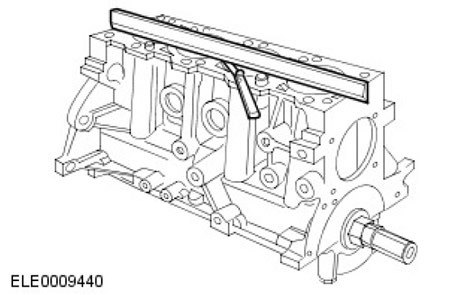

Defender (2007+). Деформация (коробление) стыковочной поверхности блока цилиндров двигателя ID4 2.4L



1. Используя прямую линейку и комплект щупов, измерьте отклонение от плоскостности сопрягаемой поверхности блока цилиндров/ головки цилиндров.

  • Измерьте отклонение от плоскостности сопрягаемой поверхности.
  • Если результаты измерений не соответствуют спецификации, доработайте сопрягаемую поверхность (если допускается).

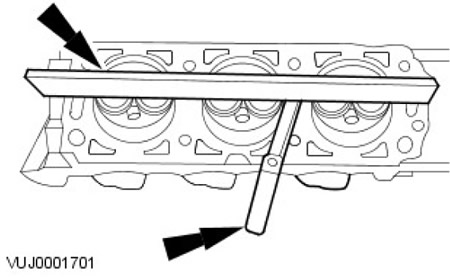

Defender (2007+). Деформация (коробление) стыковочной поверхности головки цилиндров двигателя ID4 2.4L



1. Измерьте степень несовпадения блока/головки цилиндров.

  • Специальным инструментом измерьте степень несовпадения сопрягаемых поверхностей.
  • Если значение не соответствует спецификации, доработайте сопрягаемую поверхность.

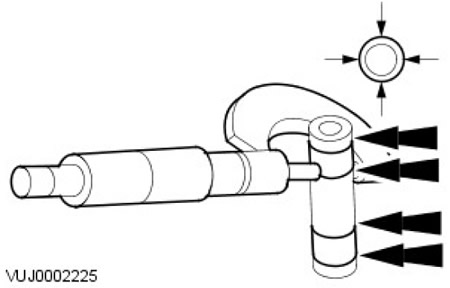

Defender (2007+). Диаметр поршневого пальца двигателя ID4 2.4L



1. ПРИМЕЧАНИЕ: Поршень и поршневой палец образуют единую пару. Не путайте эти элементы.

Измерьте диаметр поршневого пальца.

  • Измерение проводите в двух направлениях
  • Если значения не соответствуют спецификации, установите новый поршень и новый поршневой палец.
