Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. Снимите крышку головки цилиндров.
За дополнительной информацией обратитесь к главе: Крышка головки цилиндров (303-01 Двигатель -Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

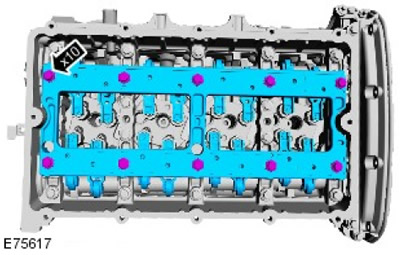

3. Снимите опорное устройство коромысел. Выверните 10 болтов.

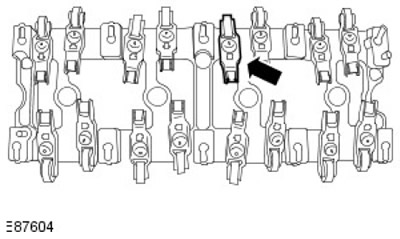

4. ПРИМЕЧАНИЕ: Показано одно коромысло, остальные аналогичны.
Снимите коромысло.
Установка
1. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.
Установите коромысло.

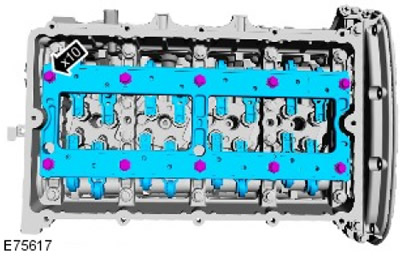

2. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.
Установите опорное устройство коромысел.
- Стадия 1: Затяните усилием 10 Нм.
- Стадия 2: Затяните еще на 30 градусов.
3. Установите крышку головки цилиндров.
За дополнительной информацией обратитесь к главе: Крышка головки цилиндров (303-01 Двигатель -Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).
4. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
