Снятие
1. Снимите панель отделки двери.
За дополнительной информацией обратитесь к главе: Панель отделки задней двери (501-05 Отделка салона, Снятие и установка).
2. Аккуратно снимите пластиковый лист, чтобы открыть механизм.

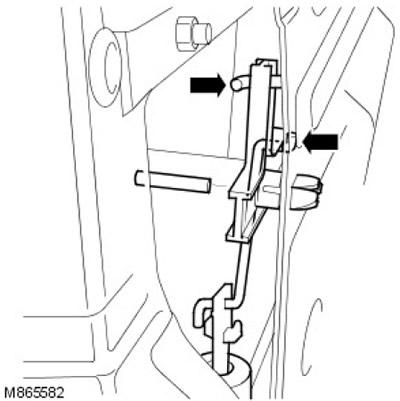

3. Отпустите зажим, отсоедините и снимите тягу электромагнита замка.

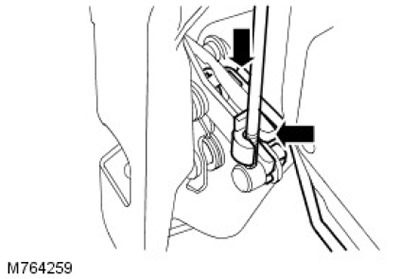

4. Отпустите зажим и отсоедините штангу внутренней ручки от механизма защелки.

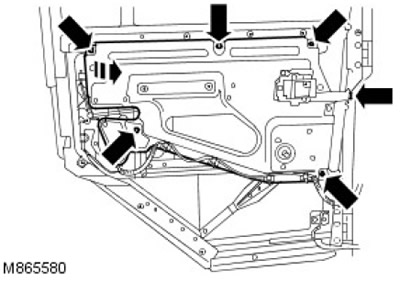

5. Выверните 3 винта крепления опорной панели.
6. Отпустите остальные болты и гайку, отведите опорную панель в сторону от двери и сохраните в этом положении для доступа.

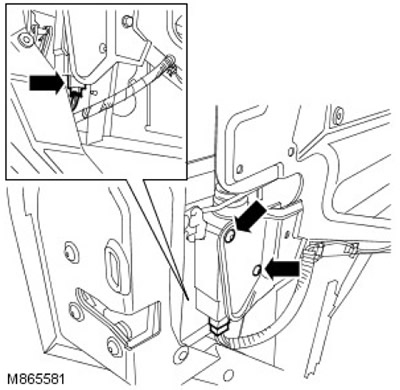

7. Рассоедините электрический разъем электромагнита.
8. Выверните 2 винта крепления электромагнита.
9. Извлеките центральный штифт из оси коленчатого рычага и высвободите ось из опорной панели.
10. Отсоедините коленчатый рычаг от тяги кнопки замка и снимите с тяги электромагнита замка.
11. Снимите электромагнит замка двери.
12. Снимите тягу с электромагнита.
Установка
1. Подсоедините тягу к электромагниту, установите электромагнит, установите коленчатый рычаг и подсоедините к тяге кнопки замка.
2. Закрепите коленчатый рычаг на опорной панели и установите центральный штифт.
3. Выверьте положение электромагнита и вверните и затяните винты.
4. Состыкуйте электрический разъем электромагнита.
5. Вверните болты опорной панели и затяните все болты и гайку усилием 10 Нм (7 фунто-футов).
6. Подсоедините штангу внутренней ручки к защелке и зафиксируйте зажимом.
7. Установите и закрепите тягу электромагнита.
8. Установите пластмассовый лист.
9. Установите панель отделки двери.
За дополнительной информацией обратитесь к главе: Панель отделки задней двери (501-05 Отделка салона, Снятие и установка).
