Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

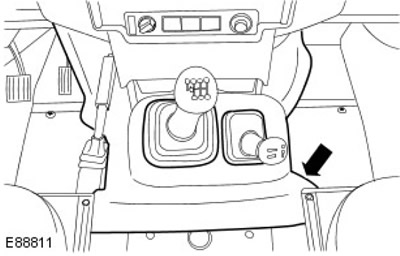

2. Снимите консоль пола.
За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

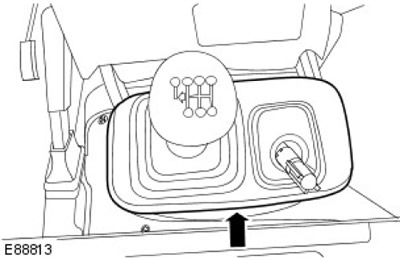

3. Снимите коврик с панели крышки коробки передач.
4. Снимите рычаг выбора высоких/низких передач.

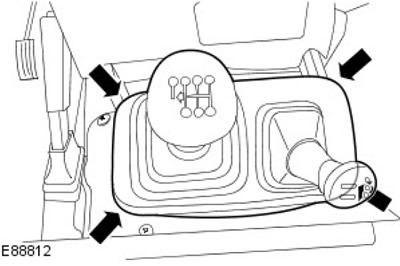

5. Освободите рычаг переключения передач.

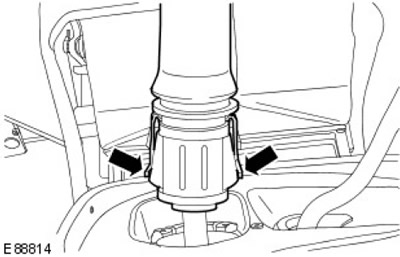

6. Снимите рычаг переключения передач. Отпустите два зажима.

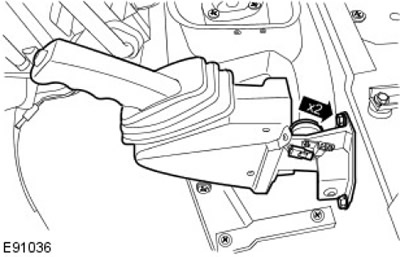

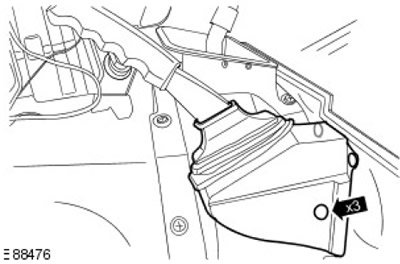

7. Освободите защитный чехол рычага стояночного тормоза. Снимите 3 зажима.

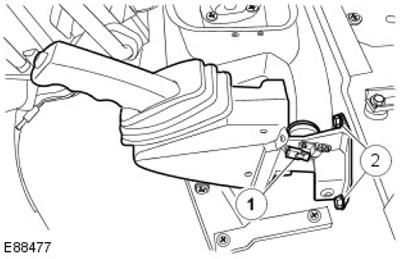

8. Отпустите рычаг стояночного тормоза.
- 1. Отсоедините электрический разъем.
- 2. Выверните два болта.

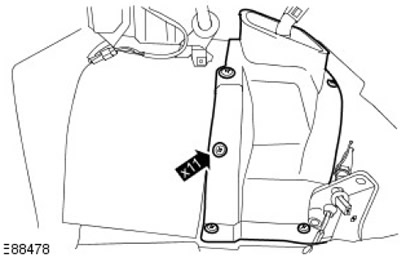

9. Снимите панель крышки коробки передач. Выкрутите 11 винтов.
10. Снимите рулевое колесо.
За дополнительной информацией обратитесь к главе: Рулевое колесо (211-04 Рулевая колонка, Снятие и установка).
11. Снимите щиток приборов.
За дополнительной информацией обратитесь к главе: Приборный щиток (413-01 Приборный щиток, Снятие и установка).
12. Снимите кожухи рулевой колонки.
За дополнительной информацией обратитесь к главе: Кожухи рулевой колонки (501-05 Отделка салона, Снятие и установка).

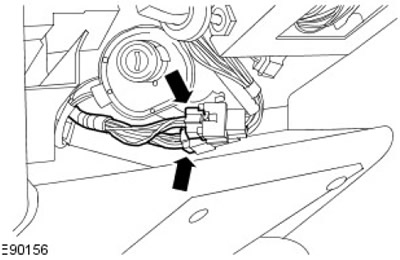

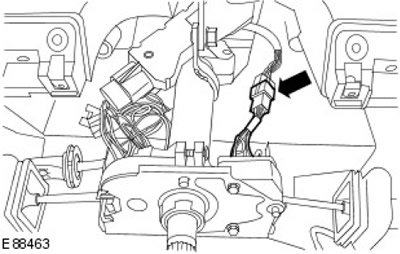

13. Отсоедините 2 электрических разъема от многофункционального переключателя.
14. Расстыкуйте электрический разъем переключателя очистителя лобового стекла.

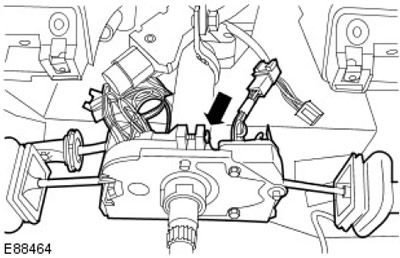

15. Снимите многофункциональный переключатель в сборе. Отверните, но не снимайте винт зажима многофункционального переключателя.
16. Снимите консоль панели управления.
За дополнительной информацией обратитесь к главе: Консоль панели приборов (501-12 Панель приборов и консоль, Снятие и установка).

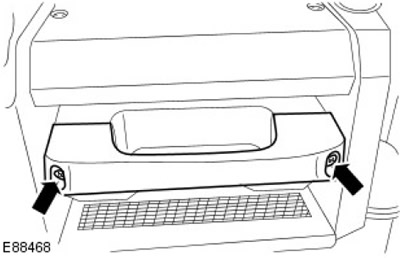

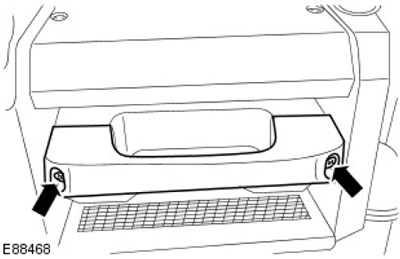

17. Снимите поручень с пассажирской стороны. Выверните два винта.
18. ПРИМЕЧАНИЕ: Показан левый щиток, правый крепится так же.

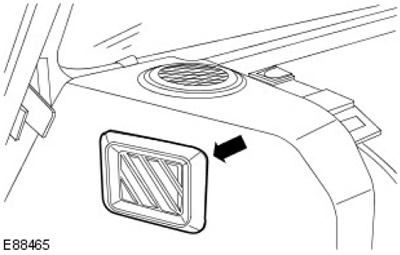

Снимите декоративные элементы дефлектора устранения запотевания с обеих сторон.
19. ПРИМЕЧАНИЕ: Показан левый щиток, правый крепится так же.

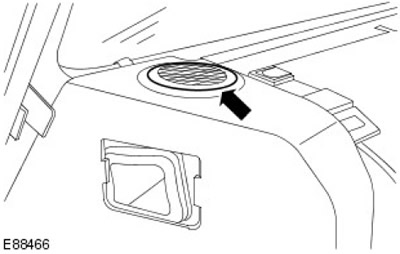

Снимите оба динамика на щитке приборов.
20. ПРИМЕЧАНИЕ: Показан левый щиток, правый крепится так же.

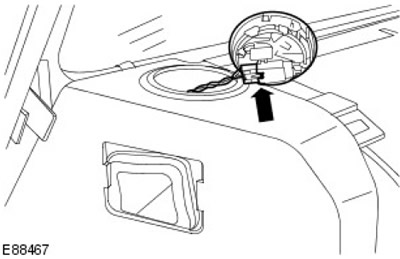

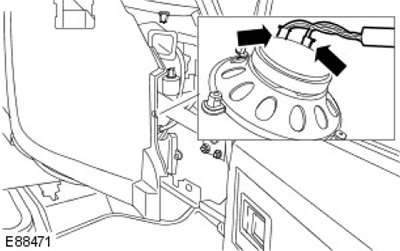

Снимите оба динамика панели приборов. Отсоедините электрический разъем.

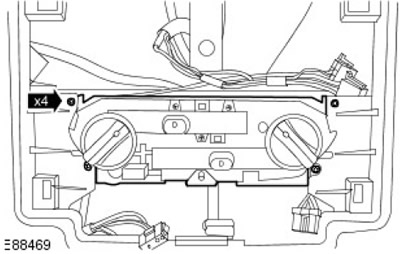

21. Снимите панель управления системами климат-контроля. Выкрутите 4 винта.

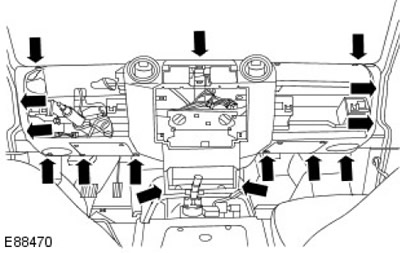

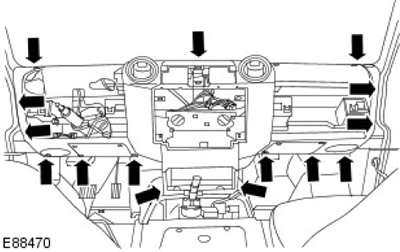

22. Снимите щиток приборов. Выкрутите 15 винтов.
23. ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны - аналогично.
Отсоедините 4 электрических разъема от громковорителей щитка приборов.

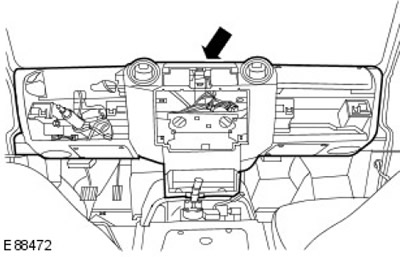

24. С посторонней помощью снимите панель приборов.
Установка
1. С посторонней помощью установите панель приборов.
2. Подключите 4 электрических разъема к громкоговорителям на щитке приборов.
3. Установите но не затягивайте винты щитка приборов.

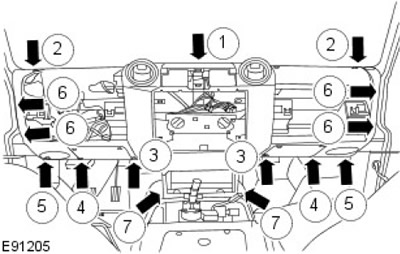

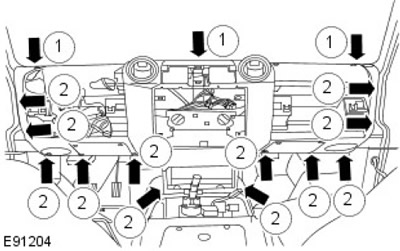

4. Затяните винты в порядке, указанном на рисунке.
5. Затяните винты.
- 1. Затяните (момент затяжки 2 Нм).
- 2. Затяните (момент затяжки 1 Нм).
6. Закрепите панель управления системами климат-контроля. Заверните 4 винта.
7. Установите оба динамика панели приборов. Состыкуйте электрические разъемы.
8. Установите декоративные элементы дефлекторов устранения запотевания с обеих сторон.
9. Установите поручень с пассажирской стороны. Затяните (момент затяжки 7 Нм).
10. Установите консоль панели управления.
За дополнительной информацией обратитесь к главе: Консоль панели приборов (501-12 Панель приборов и консоль, Снятие и установка).
11. Установите многофункциональный переключатель в сборе.
- Подсоедините 3 электрических разъема.
- Полностью затяните зажимной винт многофункционального переключателя.
12. Установите кожухи рулевой колонки.
За дополнительной информацией обратитесь к главе: Кожухи рулевой колонки (501-05 Отделка салона, Снятие и установка).
13. Установите приборную панель.
За дополнительной информацией обратитесь к главе: Приборный щиток (413-01 Приборный щиток, Снятие и установка).
14. Установите рулевое колесо.
За дополнительной информацией обратитесь к главе: Рулевое колесо (211-04 Рулевая колонка, Снятие и установка).
15. Установите панель крышки коробки передач. Заверните 11 винтов.
16. Закрепите рычаг стояночного тормоза. Затяните (момент затяжки 25 Нм).
17. Установите чехол на рычаг стояночного тормоза. Установите 3 зажима.
18. Установите рычаг переключения передач.
19. Закрепите рычаг переключения передач.
20. Установите рычаг выбора высоких/низких передач.
21. Уложите коврик на панель крышки коробки передач.
22. Установите консоль пола.
За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
23. Подсоедините провод "массы" к аккумуляторной батарее. За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
