Defender (2007+). Верхняя панель отделки стойки 90 «универсал»




Снятие


1. Снимите подушку заднего сиденья.

За дополнительной информацией обратитесь к главе: Rear Seat Backrest (501-10 Seating, Снятие и установка) / Спинка заднего сиденья (501-10 Сиденье, Снятие и установка).

2. Снимите панель отделки задней боковой части кузова.

За дополнительной информацией обратитесь к главе: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).

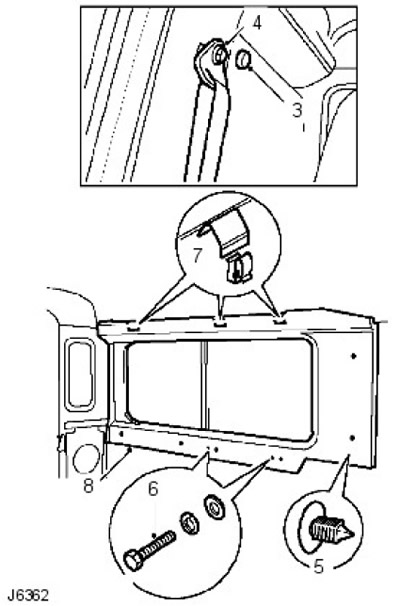

3. Снимите крышку с болта крепления верхней направляющей переднего ремня безопасности.

4. Выверните болт и снимите ремень безопасности со стойки "В".

5. Аккуратно снимите декоративную шпильку со стойки 'B'.

6. Выверните четыре болта крепления боковой панели отделки к боковине кузова.

7. Отпустите верхний край боковой панели отделки путем постукивания рукой вверх, чтобы расцепить три пружинных зажима.






8. Снимите панель отделки с обрамления окна и снимите с автомобиля.



Установка


1. Установите новые пружинные зажимы на три кронштейна на верхнем краю боковой панели отделки.

2. Выверьте положение панели отделки, обеспечив правильность ее расположения относительно бокового окна.

3. Установите пружинные зажимы панели отделки на внутренний край обшивки потолка и сильно надавите на них, чтобы зафиксировать верхний край панели отделки.

4. Совместите выступы панели отделки с фиксирующим отверстиями на боковине кузова и закрепите с помощью четырех болтов и шайб. Полностью не затягивайте на этой стадии.

5. Установите декоративную шпильку, чтобы закрепить нижний край панели отделки на стойке 'B'.

6. Закрепите направляющую ремня безопасности на стойке "В", затяните болт усилием 32 Нм и установите крышку на болт.

7. Установите панель отделки задней боковой части кузова.

За дополнительной информацией обратитесь к главе: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).

8. Установите подушку заднего сиденья.

За дополнительной информацией обратитесь к главе: Rear Seat Backrest (501-10 Seating, Снятие и установка) / Спинка заднего сиденья (501-10 Сиденье, Снятие и установка).
