Снятие

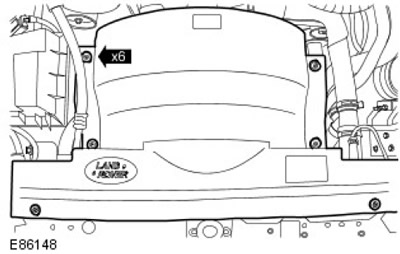

1. Снимите верхний кожух вентилятора охлаждения. Выверните шесть винтов.
2. ПРИМЕЧАНИЕ: Вентилятор системы охлаждения показан снятым для наглядности.

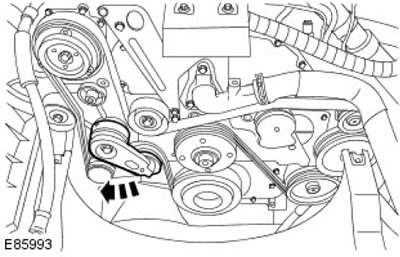

Ослабьте натяжение ремня привода вспомогательных агрегатов.
- Поверните натяжитель ремня привода аксессуаров в направлении по часовой стрелке.
- Снимите ремень привода вспомогательного оборудования со шкива вакуумного насоса тормозной системы.

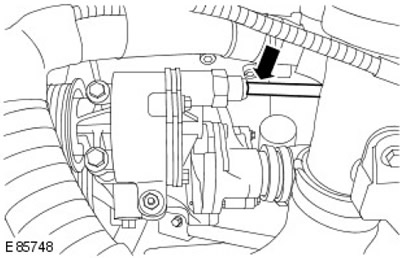

3. Отсоедините вакуумную трубку вакуумного насоса тормозной системы.
4. Предостережения:
- Заглушите все отверстия. Используйте новые заглушки.
- Отметьте положение крепежных болтов для последующей установки.

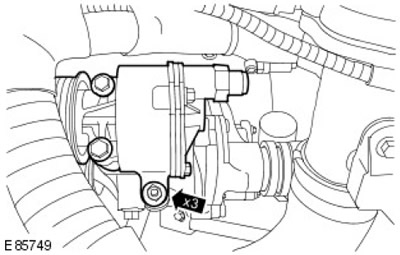

Снимите вакуумный насос тормозной системы.
- Выверните 3 болта.
- Снимите прокладку и отправьте ее на утилизацию.
Установка
1. ПРЕДОСТЕРЕЖЕНИЕ: Вставьте крепежные болты в ранее помеченные отверстия.
ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.
ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.
ПРИМЕЧАНИЕ: Установите новую прокладку.

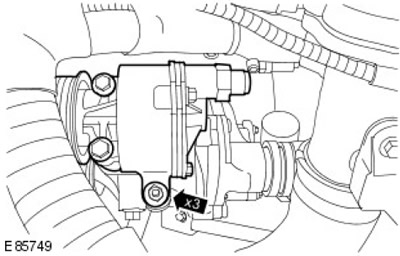

Установите вакуумный насос тормозной системы. Затяните (момент затяжки 23 Нм).

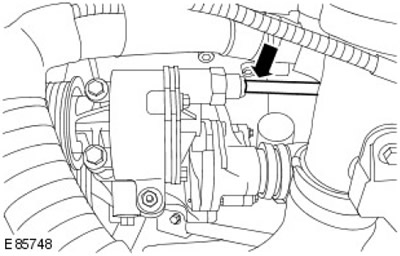

2. Подсоедините вакуумную трубку вакуумного насоса тормозной системы.
3. ПРИМЕЧАНИЕ: Вентилятор системы охлаждения показан снятым для наглядности.
Установите ремень привода вспомогательног оборудования.
- Поверните натяжитель ремня привода вспомогательных агрегатов в направлении по часовой стрелке.

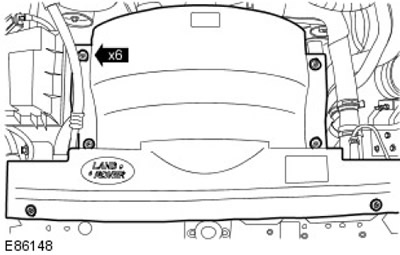

4. Установите верхний кожух вентилятора охлаждения. Заверните шесть винтов.
