Специальный инструмент
Приспособление для установки уплотнения гидротрансформатора 308-246 |
Рукоятки опоры гидротрансформатора 307-497 (LRT-44-010) |
Снятие
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите и подоприте автомобиль.
2. Снимите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.0L (41.20.25.99)
3. Снимите теплозащитный экран коробки передач. Выверните 4 болта.
4. Отсоедините трос селектора.
- Зафиксировав зажимную втулку дополнительным ключом, ослабьте контргайку.
- Нажмите на фиксатор и освободите трос.
5. Снимите кронштейн теплозащитного экрана коробки передач. Выверните 4 болта.
6. Снимите теплозащитный экран топливопровода.
- Выверните 2 болта.
- Отсоедините топливопроводы от 3 зажимов.
7. Снимите панель доступа к радиатору. Выверните 4 болта.
8. ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.
Отсоедините трубопроводы коробки передач.
- Выверните болт.
- Освободите зажим.
- Снимите и отбракуйте оба уплотнительных кольца.
9. Отсоедините жгут проводов с левой стороны коробки передач.
- Выверните 3 винта Torx.
- Освободите 2 зажима.
10. Отсоедините жгут проводов с правой стороны коробки передач.
- Выверните винт Torx.
- Отсоедините электрический разъем.
11. Освободите зажим трубопровода сапуна коробки передач. Выверните болт.
12. Открепите стартер.
- Выверните 2 болта.
- Отведите стартер в сторону и привяжите.
13. Отсоедините гибкий диск.
- Проверните коленчатый вал, чтобы получить доступ к болтам.
- Выверните 4 болта.
14. Снимите датчик положения коленчатого вала (СКР).
- Отсоедините электрический разъем.
- Выверните болт.
15. Снимите заглушку технологического отверстия.

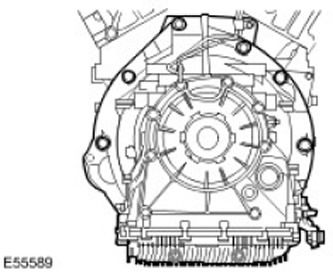

16. ПРЕДОСТЕРЕЖЕНИЕ: Подоприте двигатель. При снятии коробки передач двигатель выпадет вперед.
ПРЕДОСТЕРЕЖЕНИЕ: Закрепите коробку передач на домкрате для коробки передач.
ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что гидротрансформатор не отсоединен от коробки передач.
Вместе с помощником снимите коробку передач.
- С помощью домкрата для коробки передач поддомкратьте коробку передач.
- Выверните 8 болтов.
17. Установите держатель гидротрансформатора.
18. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если деталь снимается только для получения доступа.
Снимите коробку передач с домкрата для коробки передач.
19. Снимите держатель гидротрансформатора.
20 . Используя специальные инструменты, снимите гидротрансформатор.
21. Аккуратно снимите и отбракуйте жидкостное уплотнение гидротрансформатора.
22. Снимите кронштейн троса селектора. Выверните 2 болта.
23. ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.
Снимите трубопроводы сапуна коробки передач. Сожмите стопорное кольцо.
24. Снимите рычаг селектора. Отверните гайку.
Установка
ВНИМАНИЕ: Если трансмиссионная жидкость для автоматической коробки передач очень загрязнена или в ней содержатся металлические частицы, одновременно с новой коробкой передач установите новый охладитель трансмиссионной жидкости и новые магистрали.
1. Закрепите рычаг селектора. Затяните гайку с моментом затяжки 12 Нм.
2. Установите трубопроводы сапуна коробки передач. Закрепите зажимом.
3. Закрепите кронштейн троса селектора. Затяните болты с моментом затяжки 10 Нм.
4. Используя специальный инструмент, установите новый сальник гидротрансформатора. Очистите направляющую поверхность уплотнения.
5. ВНИМАНИЕ: Убедитесь в том, что гидротрансформатор полностью вошел в привод масляного насоса.
Установите гидротрансформатор.
- Очистите контактную поверхность уплотнения.
- Снимите специальные инструменты.
7. ПРЕДОСТЕРЕЖЕНИЕ: Закрепите коробку передач на домкрате для коробки передач.
Установите коробку передач на домкрат для коробки передач.
8. Снимите держатель гидротрансформатора.
9. ВНИМАНИЕ: Нанесите рекомендованную консистентную смазку на втулку гидротрансформатора. Для получения дополнительной информации обратитесь к Спецификация
Вместе с помощником установите коробку передач.
- Очистите контактные поверхности деталей.
- Затяните болты с моментом затяжки 45 Нм.
- Проверните коленчатый вал, чтобы получить доступ к болтам.
- Затяните болты с моментом затяжки 45 Нм.
12. Подсоедините жгут проводов.
- Затяните винты Torx.
- Подсоедините электрический разъем.
- Очистите детали.
- Установите новые кольцевые уплотнения.
- Закрепите зажимом.
- Затяните болт с моментом затяжки 10 Нм.
- Затяните болты с моментом затяжки 10 Нм.
- Закрепите зажимами.
16. Закрепите трос селектора.
17. Установите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.0L (41.20.25.99)
18. Отрегулируйте трос селектора. Для получения дополнительной информации обратитесь к Регулировка троса рычага выбора передач (44.30.04)
19. Проверьте уровень трансмиссионной жидкости и при необходимости долейте. Для получения дополнительной информации обратитесь к Проверка уровня трансмиссионной жидкости (44.24.06)
20. Установите теплозащитный экран коробки передач. Затяните болты с моментом затяжки 10 Нм.
