Discovery 3. Устройство и техническое описание электронного управления двигателя 4.0L

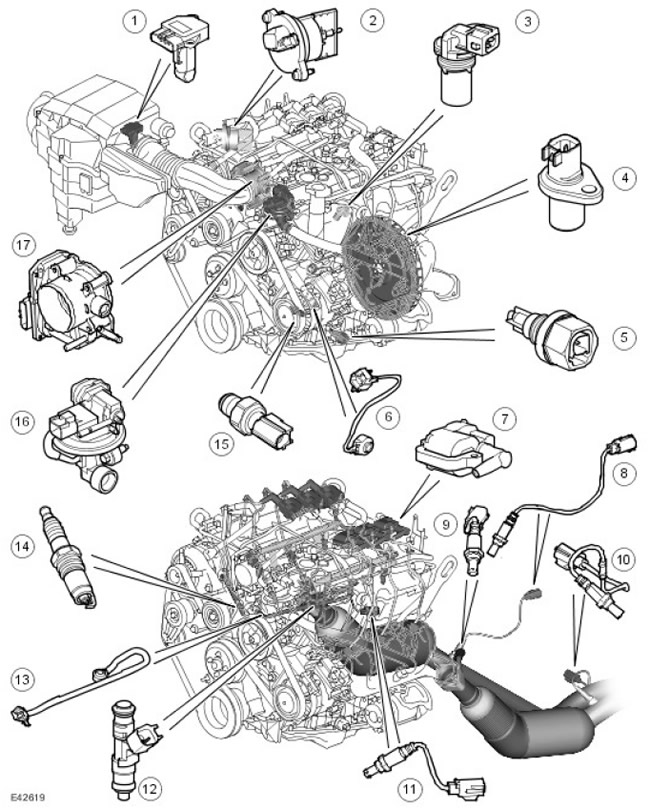

Расположение компонентов системы электронного управления двигателем








Наименование пункта Каталожный номер запасной части Описание
1 - Датчик MAF (массового расхода воздуха) /IAT (температуры воздуха на впуске)
2 - Клапан IMT (регулировки впускного коллектора)
3 - Датчик CMP (положения распределительного вала)
4 - Датчик CKP (положения коленчатого вала)
5 - Датчик температуры моторного масла
6 - Датчик детонации
7 - Катушки зажигания
8 - Подогреваемый кислородный датчик отработавших газов (HEGO)
9 - Универсальный подогреваемый кислородный датчик отработавших газов (UHEGO)
10 - Подогреваемый кислородный датчик отработавших газов (HEGO)
11 - Универсальный подогреваемый кислородный датчик отработавших газов (UHEGO)
12 - Форсунки
13 - Датчик детонации
14 - Свечи зажигания
15 - Датчик EOP (давления моторного масла)
16 - Датчик дифференциального давления и клапан EGR (рециркуляции отработавших газов)
17 - Электронная дроссельная заслонка

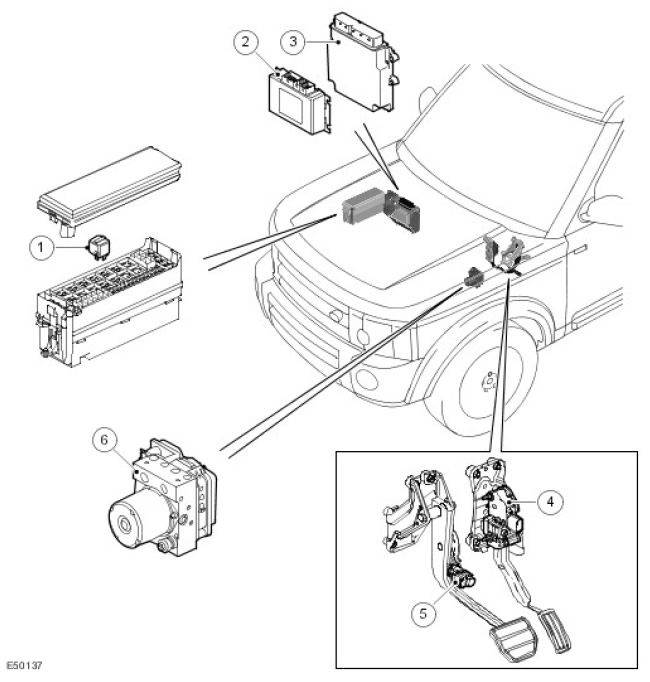

Наименование пункта Каталожный номер запасной части Описание
1 - Реле питания
3 - Контроллер раздаточной коробки
2 - ECM (блок управления двигателем)
4 - Выключатель стоп-сигналов
5 - Переключатель сцепления
6 - Блок управления ABS (антиблокировочной системы тормозов)



Схема управления EMS двигателя


ПРИМЕЧАНИЕ: А = проводная связь

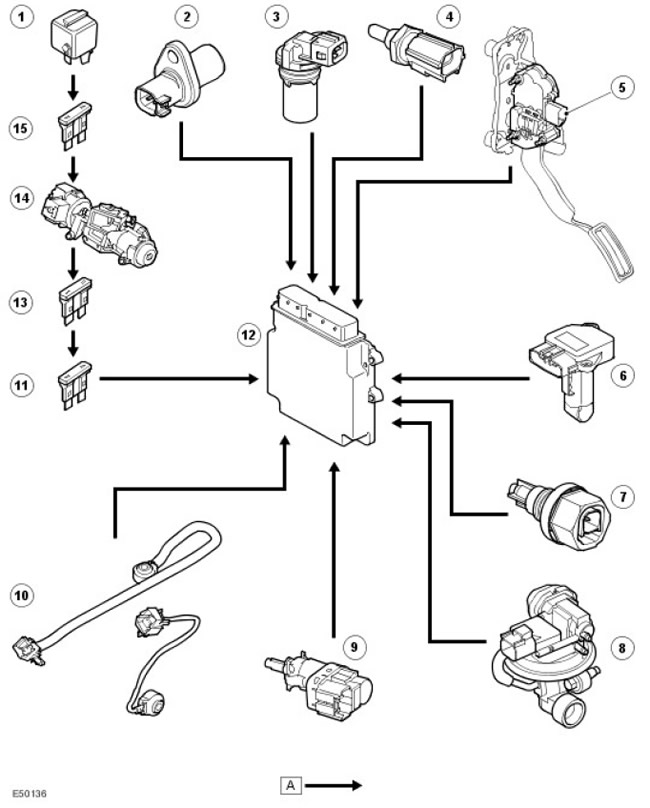

Наименование пункта Каталожный номер запасной части Описание
1 - Реле питания
2 - CKP (положения коленчатого вала)
3 - CMP (положения распределительного вала)
4 - Датчик ECT (температуры охлаждающей жидкости)
5 - Датчик APP (положения педали акселератора) ,
6 - MAF (массовый расход воздуха)
7 - Датчик температуры моторного масла
8 - Датчик MAP (абсолютного давления в коллекторе) ,
9 - Выключатель стоп-сигналов
10 - Датчик детонации
11 - Предохранитель 25P
12 - ECM (блок управления двигателем)
13 - Предохранитель 60P
14 - Выключатель зажигания
15   Плавкая вставка 11E


ПРИМЕЧАНИЕ: А = проводная связь; D = шина CAN (локальная сеть контроллеров)

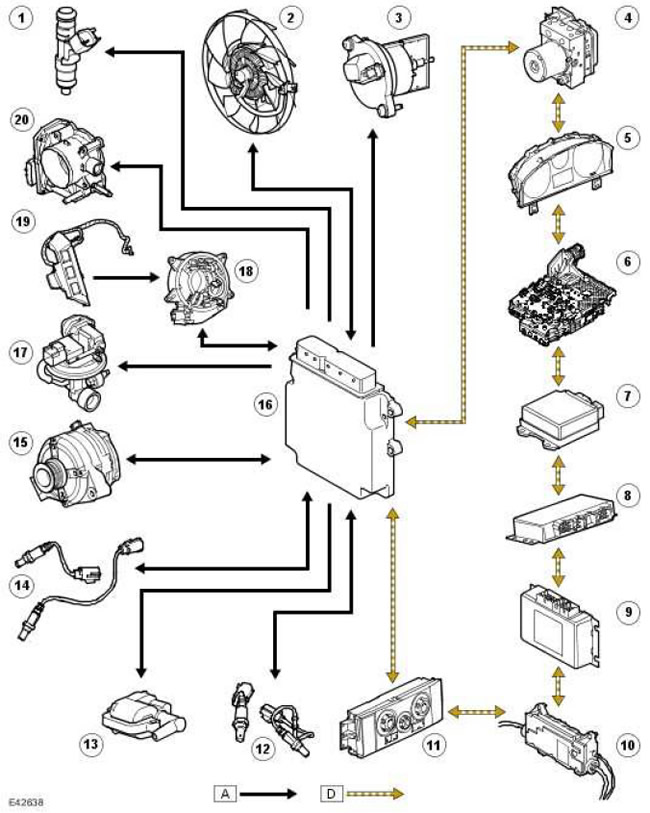

Наименование пункта Каталожный номер запасной части Описание
1 - Форсунки
2 - Вентилятор системы охлаждения двигателя.
3 - Клапан IMT (регулировки впускного коллектора)
4 - Блок управления ABS (антиблокировочная тормозная система)
5 - Щиток приборов
6 - TCM (блок управления трансмиссией) ,
7 - RCM (блок управления системы подушек и ремней безопасности)
8 - Контроллер дифференциала
9 - Контроллер раздаточной коробки
10 - Контроллер стояночного тормоза
11 - Блок ATC (автоматического регулирования температуры)
12 - Универсальный подогреваемый кислородный датчик отработавших газов (UHEGO) и подогреваемый кислородный датчик отработавших газов (HEGO)
13 - Катушки зажигания
14 - Универсальный подогреваемый кислородный датчик отработавших газов (UHEGO) и подогреваемый кислородный датчик отработавших газов (HEGO)
15 - Генератор
16 - ECM (блок управления двигателем)
17 - Датчик дифференциального давления/клапан EGR (рециркуляция отработавших газов)
18 - Спиральная пружина
19 - Переключатели круиз-контроля
20 - Корпус дроссельной заслонки с электроприводом



Общие положения


Двигатель V6 с рабочим объёмом 4,0 литра управляется блоком ECM (блок управления двигателем) производства компании DENSO. Система управления двигателем (EMS) управляет следующим:

  • Подача топлива в двигатель
  • Распределение моментов зажигания
  • Заправка топливом по замкнутому контуру
  • Управление детонацией
  • Регулировка холостого хода
  • Понижение токсичности выхлопа
  • Бортовая диагностика
  • Обеспечение интерфейса с противоугонной системой
  • Круиз-контроль
