Discovery 3. Клапан продувки угольного фильтра двигателя 4.0L

Снятие

1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите литую часть впускного коллектора. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)

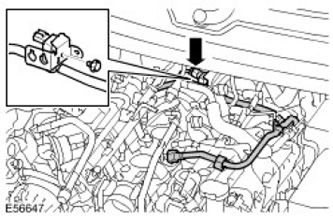

3. ПРИМЕЧАНИЕ: Запомните, в каком положении была установлена деталь.

Отсоедините продувочный клапан от опорного кронштейна. Выверните болт.

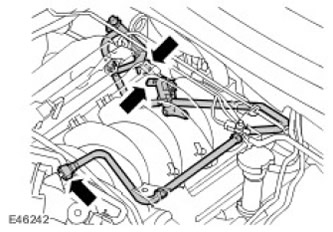

4. ВНИМАНИЕ: Прежде чем приступить к отсоединению или демонтажу деталей, убедитесь, что вокруг контактных поверхностей чисто и сухо. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

Снимите продувочный клапан.

Отсоедините 2 шланга.
Расстыкуйте электрический разъем.

Установка

1. Подсоедините продувочный клапан.

Подсоедините шланги.
Состыкуйте и зафиксируйте электрический разъем.

2. ПРИМЕЧАНИЕ: Выровняйте деталь в соответствии с ее прежним положением.

Установите продувочный клапан, выровняйте штифт и затяните болт (момент затяжки 6 Нм).

3. Установите литую часть впускного коллектора. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)

4. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

Discovery 3. Клапан продувки угольного фильтра двигателя 4.4L

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.4L (12.30.50)

3. Расстыкуйте электрический разъем электромагнитного клапана абсорбера топливных паров.

4. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

Отсоедините вентиляционную магистраль абсорбера топливных паров от впускного коллектора.

5. Отсоедините и снимите электромагнитный клапан с вентиляционной магистрали абсорбера топливных паров.

6. Снимите электромагнитный клапан абсорбера топливных паров с кронштейна Выверните болт.

Установка

1. Очистите контактные поверхности деталей.

2. Установите элементы на место, действуя в обратной последовательности.

3. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
