Discovery 3. Проверка на наличие протечек двигателя 4.0L




Специальный инструмент




Специальный инструмент для системы улавливания топливных паров 310-142

ПРИМЕЧАНИЕ: Описанная ниже процедура позволяет точно определить местоположение утечки топлива, а которой свидетельствует горящий индикатор неисправности (MIL). Данную проверку следует выполнять только после того, как выяснится, что детали топливной системы не имеют явных неисправностей.
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Установите автомобиль на подъемник.

2. Проверьте детали топливной системы и системы улавливания топливных паров на наличие явных неисправностей. Убедитесь, что все соединения затянуты.

3. Подключите к автомобилю Т4.

  • Выполните проверку DMTL.
  • Следуйте инструкциям на экране и завершите процедуру DMTL.
4. ПРЕДОСТЕРЕЖЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Несоблюдение этих указаний может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: Автомобиль должен находиться в закрытом от постороннего доступа помещении с хорошей вентиляцией. Вокруг автомобиля необходимо выставить знаки "Не курить! пары бензина!"

ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

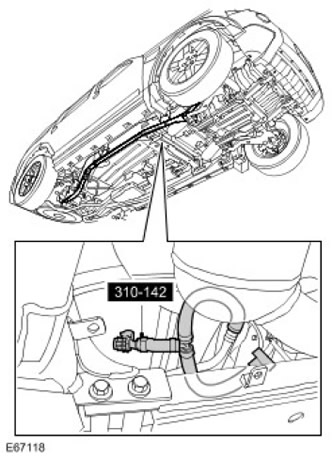

Установите специальный инструмент на продувочную магистраль.

  • Освободите зажим и отсоедините продувочную магистраль.
  • Очистите контактные поверхности деталей.
  • Присоедините специальный инструмент.




5. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

Отсоедините продувочную магистраль от магистрали адсорбера топливных паров. Освободите зажим.

6. Выполните в указанном порядке процедуры, описанные в инструкции к диагностической испытательной станции EVAPS 310-115 (LRA-19-004) или (LRA-19-005A).

7. После обнаружения утечки заменитье деталь, если это необходимо, и повторите проверку дабы удедиться, что утечка была полностью устранена.

8. Присоедините продувочную магистраль к магистрали адсорбера топливных паров.

  • Очистите контактные поверхности деталей.
  • Закрепите зажимом.
9. Отсоедините специальный инструмент от продувочной магистрали.

  • Очистите контактные поверхности деталей.
  • Присоедините продувочную магистраль.
10. Отключите Т4 от автомобиля.
