Discovery 3. Фильтрация воздуха двигателей  4.0L, 4.4L, 2.7L Diesel







Спецификация




Общая спецификация 4.0L



Наименование Спецификация
Воздушный фильтр Фильтр, оснащенный сменным бумажным элементом, расходомером воздуха и опционным сервисным индикатором
Расходомер воздуха:
Марка Denso
Расположение Трубопровод забора воздуха
Сервисный индикатор -опция:
Тип Прозрачный корпус, позволяющий визуально оценивать состояние фильтрующего элемента
Расположение В корпусе фильтра рядом с трубопроводом чистого воздуха




Общая спецификация 4.4L



Наименование Технические характеристики
Воздушный фильтр Mann and Hummel, снабженный сменным бумажным фильтрующим элементом, датчиком массового расхода воздуха и дополнительным индикатором интервалов обслуживания
Датчик расхода воздуха:
Изготовитель Denso
Расположение Трубопровод забора воздуха
Индикатор интервалов обслуживания -дополнительный (опция):
Тип Прозрачный корпус, позволяющий визуально оценивать состояние фильтрующего элемента
Расположение В корпусе фильтра рядом с воздуховодом для чистого воздуха




Общая спецификация 2.7L



Наименование Технические характеристики
Воздушный фильтр Mann and Hummel, снабженный сменным бумажным фильтрующим элементом, датчиком массового расхода воздуха и дополнительным индикатором интервалов обслуживания
Датчик расхода воздуха:
Изготовитель Denso
Расположение Трубопровод забора воздуха
Индикатор интервалов обслуживания -дополнительный (опция):
Тип Прозрачный корпус, позволяющий визуально оценивать состояние фильтрующего элемента
Расположение В корпусе фильтра рядом с каналом впуска воздуха









Устройство и техническое описание (двигателя 4.0L)

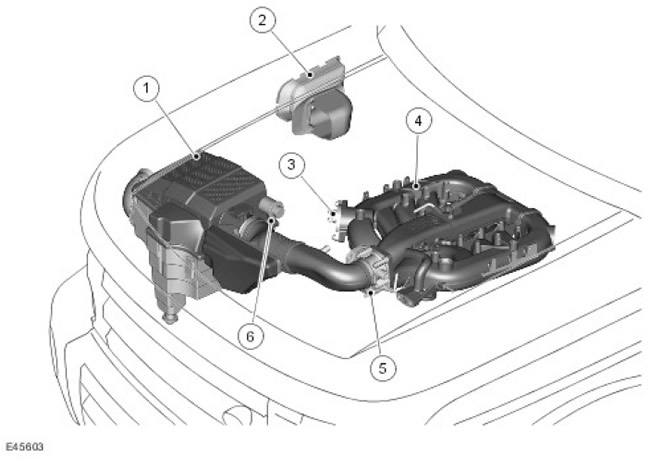

Расположение компонентов системы распределения и фильтрации воздуха на впуске бензинового двигателя V6 с рабочим объемом 4 литра V6








Наименование пункта Каталожный номер запасной части Описание
1 - Кожух воздушного фильтра
2 - Воздухозаборник
3 - Клапан регулировки впускного коллектора (IMTV)
4 - Впускной коллектор
5 - Электронная дроссельная заслонка
6   Датчик загрязнения фильтра (устанавливается по заказу)

Основные компоненты системы впуска и распределения воздуха двигателя V6 с рабочим объемом 4,0 литра:

  • Кожух воздушного фильтра
  • Воздухозаборник
  • Впускной коллектор
  • Электронная дроссельная заслонка

Кожух воздушного фильтра


Кожух воздушного фильтра расположен в передней части моторного отсека с внутренней стороны правого переднего крыла. Воздух в кожух воздушного фильтра поступает из воздухозаборника в крыле через канал в крыле.

После кожуха воздушного фильтра и датчика массового расхода воздуха/ температуры воздуха на впуске (MAF/IAT) расположен резонатор.



Впускной коллектор

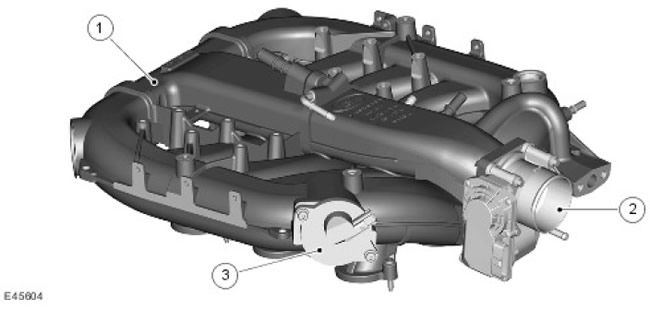

Воздухозаборный коллектор








Наименование пункта Каталожный номер запасной части Описание
1 - Впускной коллектор
2 - Электронная дроссельная заслонка
3 - Регулирующий клапан впускного коллектора (IMTV)

Впускной коллектор расположен в верхней части двигателя между двумя рядами цилиндров. Коллектор изготавливается из алюминиевого сплава Впускной коллектор включает в себя центральный ресивер с 6 каналами, ведущими к впускным каналам головок цилиндров.


Клапан регулировки впускного коллектора (IMTV)

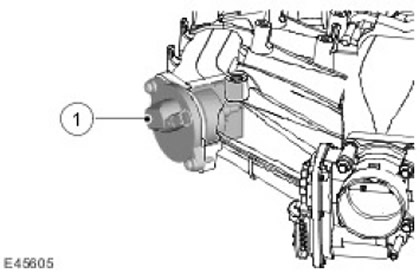

Клапан регулировки впускного коллектора








Наименование пункта Каталожный номер запасной части Описание
1 - Клапан регулировки впускного коллектора (IMTV)



Клапан регулировки впускного коллектора


Клапан регулировки впускного коллектора (IMTV) расположен с правой передней стороны воздухозаборного коллектора. Клапан IMTV управляется PWM-сигналами, которые передает ECM Для получения дополнительной информации обратитесь к Electronic Engine Controls (303-14A Electronic Engine Controls - 4.0L). IMTV перемещает пластину внутри впускного коллектора, пропуская или блокируя звуковые импульсы, которые передаются между отдельными половинами коллектора. Фактически, это приводит к расширению впускных направляющих каналов и оптимизации крутящего момент на низких оборотах.







Устройство и техническое описание (двигателя 4.4L)

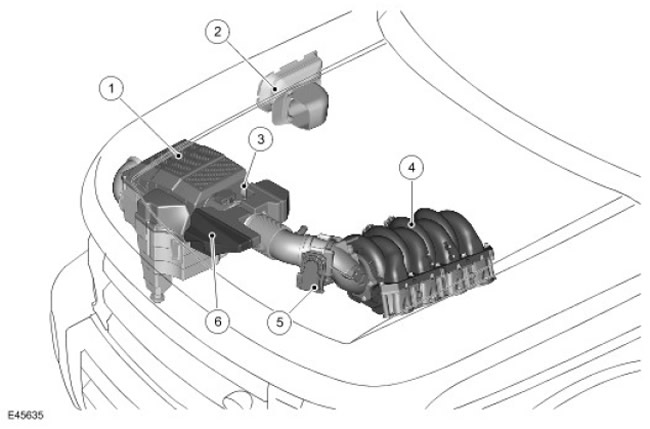

Наименование пункта Каталожный номер запасной части Описание
1 - Кожух воздушного фильтра
2 - Воздухозаборник
3 - Датчик загрязнения фильтра (устанавливается по заказу)
4 - Впускной коллектор
5 - Электронная дроссельная заслонка
6 - Камера резонатора

Основные компоненты системы впуска и распределения воздуха двигателя V8 с рабочим объемом 4,4 литра:

  • Кожух воздушного фильтра
  • Воздухозаборник
  • Впускной коллектор
  • Электронная дроссельная заслонка

Кожух воздушного фильтра


Кожух воздушного фильтра расположен в передней части моторного отсека с внутренней стороны правого переднего крыла. кожух воздушного фильтра поступает из воздухозаборника в крыле через канал в крыле.



Впускной коллектор


Впускной коллектор расположен в верхней части двигателем между двумя рядами цилиндров двигателя. Коллектор изготовлен из композитного материала с металлическими крепежными вставками. Впускной коллектор включает в себя центральный ресивер с 8 каналами, ведущими к впускным каналам цилиндров двигателя.
