Снятие
1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Приподнимите и подоприте автомобиль.
3. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается снимать крышку расширительного бачка системы охлаждения при горячей системе, поскольку вырвавшийся из-под крышки пар или охлаждающая жидкость могут стать причиной серьезной травмы, такой, как ошпаривание.
Слейте жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
4. Снимите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)
5. Выверните болт из зажима трубопровода усилителя рулевого управления. При снятии насоса охлаждающей жидкости отведите трубопровод в сторону.

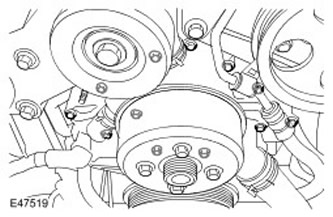

6. Снимите насос охлаждающей жидкости.
- Отсоедините шланг коллектора охлаждающей жидкости от насоса охлаждающей жидкости.
- Выверните 12 болтов.
- Отбракуйте прокладку.

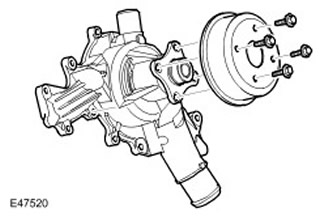

7. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.
Снимите шкив насоса охлаждающей жидкости.
- Выверните и отбракуйте 4 болта.
- Снимите закрывающий шланг насоса охлаждающей жидкости.
Установка
1. Установите детали на место, действуя в обратной последовательности.
- Установите шкив насоса системы охлаждения.
- Очистите контактные поверхности деталей.
- Установите новую прокладку.
3. Затяните болты крепления шкива насоса охлаждающей жидкости. Затяните болты с моментом 25 Нм.
4. Установите трубопровод усилителя рулевого управления. Затяните болт (момент затяжки 10 Нм).
5. Установите ремень привода вспомогательных агрегатов. Для получения дополнительной информа ции обратитесь к Ремень привода аксессуаров (86.10.03)
6. Заполните систему охлаждения. Для получения дополнительной информа ции обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
7. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информа ции обратитесь к Спецификация.
