Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
3. Слейте охлаждающую жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
4. Снимите прокладку корпуса дроссельной заслонки. Для получения дополнительной информации обратитесь к Прокладка корпуса дроссельной заслонки.
5. Снимите передний сальник коленчатого вала. Для получения дополнительной информации обратитесь к Переднее уплотнение коленчатого вала (12.21.14)
6. Снимите нижний кожух вентилятора охлаждения.

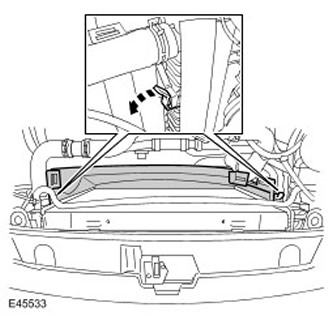

- Освободите 2 зажима нижнего кожуха вентилятора охлаждения.
- Освободите и снимите нижний кожух вентилятора охлаждения с радиатора.
7. Снимите компрессор кондиционера (А/С). Для получения дополнительной информации обратитесь к Компрессор системы воздушного кондиционирования (A/C) (82.10.20)

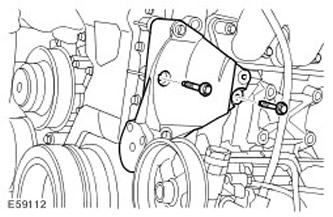

8. Снимите опорный кронштейн компрессора кондиционера. Выверните два болта.

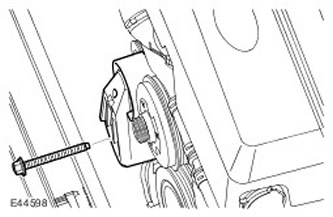

9. Снимите натяжитель ремня привода вентилятора охлаждения. Выверните болт.

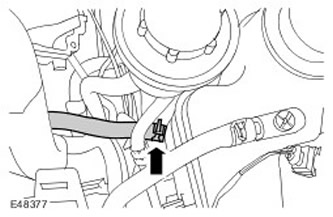

10. Отсоедините шланг расширительного бачка. Освободите зажим.
11. Снимите коллектор системы охлаждения.

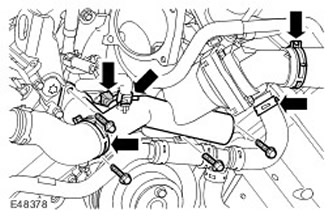

- Освободите зажимы и отсоедините 4 шланга охлаждающей жидкости.
- Выверните 4 болта.
- Рассоедините электрический разъем.
- Отведите шланги охлаждающей жидкости в сторону для лучшего доступа.
12. Освободите зажимы жгута проводов двигателя.

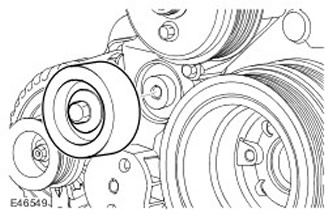

13. Снимите промежуточный шкив ремня привода вспомогательных агрегатов. Выверните болт.

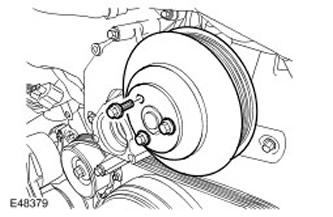

14. Снимите шкив насоса охлаждающей жидкости. Выверните 3 болта.

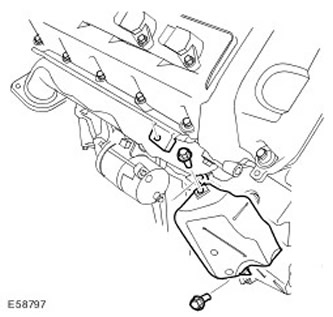

15. Снимите теплозащитный экран правого выпускного коллектора. Выверните два винта.

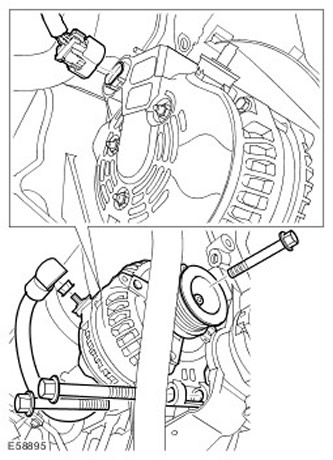

16. Отсоедините "положительный" провод аккумуляторной батареи.
- Освободите крышку.
- Снимите гайку.
- Рассоедините электрический разъем.

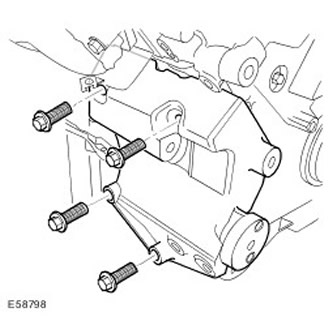

18. Снимите опорный кронштейн генератора. Выверните 4 болта.
19. Снимите крышку правой головки цилиндров. Для получения дополнительной информации обратитесь к Правая крышка клапанного механизма (12.29.44)
20. Снимите крышку левой головки цилиндров. Для получения дополнительной информации обратитесь к Левая крышка клапанного механизма (12.29.43)
21. Снимите переднюю крышку двигателя.
- Освободите зажим жгута проводов двигателя.

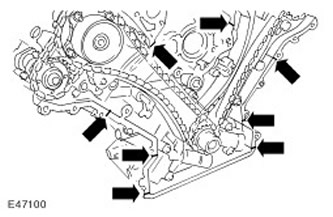

- Выверните 24 болта.
- Снимите прокладку и отбракуйте ее.
Установка
1. Установите переднюю крышку двигателя.
- Очистите контактные поверхности деталей.
- Нанесите полоску герметика шириной 3 мм и длиной 12 мм в 8 указанных местах.

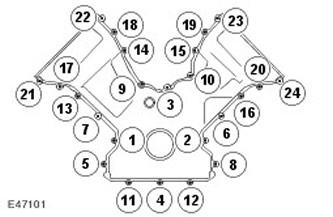

2. Равномерно и постепенно затяните болты в указанной последовательности (момент затяжки 12 Нм).
3. Установите передний сальник коленчатого вала. Для получения дополнительной информации обратитесь к Переднее уплотнение коленчатого вала (12.21.14)
4. Установите левую крышку клапанного механизма. Для получения дополнительной информации обратитесь к Левая крышка клапанного механизма (12.29.43)
5. Установите правую крышку клапанного механизма. Для получения дополнительной информации обратитесь к Правая крышка клапанного механизма (12.29.44)
6. Установите опорный кронштейн генератора.
- Очистите установочные шпильки.
- Очистите контактные поверхности деталей.
- Затяните болты (момент затяжки 45 Нм).
- Очистите контактные поверхности деталей.
- Затяните болты (момент затяжки 48 Нм).
- Затяните гайку (момент затяжки 10 Нм).
- Закрепите крышку.
10. Установите коллектор системы охлаждения.
- Затяните болты (момент затяжки 6 Нм).
- Присоедините шланги охлаждающей жидкости.
- Закрепите зажимами.
12. Установите шкив насоса охлаждающей жидкости. Затяните болты (момент затяжки 10 Нм).
13. Установите шкив ремня привода вспомогательных агрегатов. Затяните болт (момент затяжки 25 Нм).
14. ПРИМЕЧАНИЕ: Будьте внимательны при соединении разъемов "массы" катушек зажигания на свечах. В случае недостаточно хорошей "массы" не заведется один или оба ряда цилиндров двигателя.
Закрепите зажимы жгута проводов двигателя.
15. Установите натяжитель ремня привода вентилятора охлаждения.
- Затяните болт шкива (момент затяжки 25 Нм).
- Затяните болт натяжителя ремня (момент затяжки 40 Нм).
17. Подсоедините компрессор системы кондиционирования воздуха. Для получения дополнительной информации обратитесь к Компрессор системы воздушного кондиционирования (A/C) (82.10.20)
18. Установите кожух вентилятора охлаждения.
19. Установите прокладку корпуса дроссельной заслонки. Для получения дополнительной информации обратитесь к Прокладка корпуса дроссельной заслонки.
20. Залейте в систему охлаждения охлаждающую жидкость и удалите из системы воздух. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
