Discovery 3. Промежуточный вал привода распределительных валов двигателя 4.0L

Специальный инструмент

Инструмент для блокировки звездочки правой задней кассеты 303-643

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Снимите гибкую пластину гидротрансформатора. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)

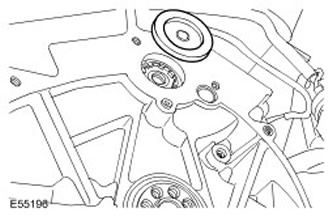

3. Снимите заглушку промежуточного вала блока цилиндров. Сместите деталь, чтобы снять ее.

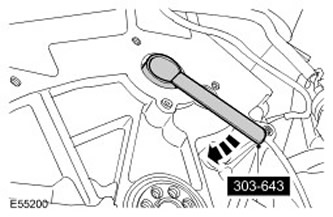

4. С помощью специального инструмента снимите правую кассету привода промежуточного вала и болт звездочки. Выверните и отбракуйте болт с головкой Torx.

5. Снимите левую кассету привода распределительного вала в сборе. Для получения дополнительной информации обратитесь к Левая кассета привода распределительного вала (12.65.36)

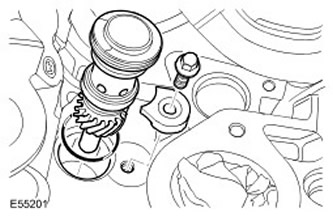

6. Снимите шестерню привода масляного насоса.

Выверните болт.
Снимите зажим.
Снимите уплотнительное кольцо и отбракуйте его.

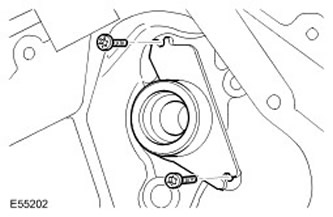

7. Снимите упорную пластину промежуточного вала. Выверните 2 болта с головкой Torx.

8. Снимите промежуточный вал. Подберите дистанционную втулку.

Установка

1. Установите промежуточный вал.

Очистите контактные поверхности деталей.
Установите дистанционную втулку распределительного вала.
Смажьте детали чистым моторным маслом.

2. ПРИМЕЧАНИЕ: Канавка в упорной пластине должна быть направлена к блоку цилиндров.

Установите упорную пластину промежуточного вала.

Очистите контактные поверхности деталей.
Смажьте детали чистым моторным маслом.
Затяните болты с головкой Torx (момент затяжки 10 Нм).

3. Установите шестерню привода масляного насоса.

Очистите детали.
Смажьте детали чистым моторным маслом.
Установите новое уплотнительное кольцо.
Установите зажим.
Затяните болт (момент затяжки 20 Нм).

4. Установите левую кассету привода распределительного вала в сборе. Для получения дополнительной информации обратитесь к Левая кассета привода распределительного вала (12.65.36)

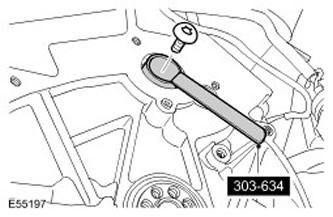

5. С помощью специального инструмента установите правую кассету привода промежуточного вала и болт звездочки.

Очистите контактные поверхности деталей.
С помощью специального инструмента затяните новый болт звездочки промежуточного вала с моментом 40 Нм, а затем еще на 45 градусов.

6. Установите заглушку промежуточного вала блока цилиндров. Очистите контактные поверхности деталей.

7. Установите гибкую пластину гидротрансформатора. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)

8. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
