Discovery 3. Правая кассета привода распределительного вала двигателя 4.0L




Специальный инструмент

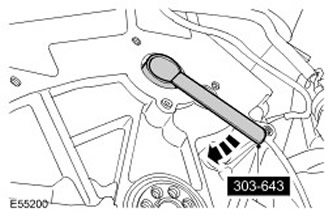

Инструмент для блокировки звездочки правой задней кассеты 303-643



Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Снимите головку цилиндров правого ряда в сборе. Для получения дополнительной информации обратитесь к Правая головка цилиндров (12.29.05)

3. Снимите гибкую пластину гидротрансформатора. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)

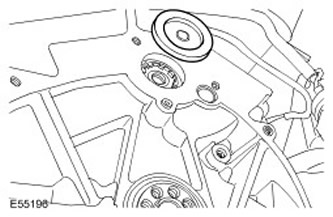

4. Снимите заглушку промежуточного вала блока цилиндров. Сместите деталь, чтобы снять ее.

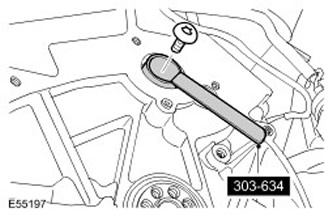

5. С помощью специального инструмента снимите правую кассету привода промежуточного вала и болт звездочки. Выверните и отбракуйте болт с головкой Torx.

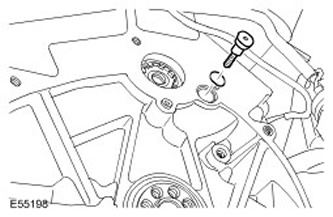

6. Снимите кассету привода распределительного вала в сборе.

  • Выверните болт крепления направляющей цепи.
  • Снимите уплотнительное кольцо и отбракуйте его.




7. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

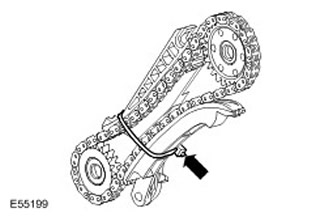

Разберите кассету в сборе.

  • Освободите проволочную стяжку.
  • Снимите звездочки и цепь.
  • Очистите детали и проверьте их на износ.






Установка


1. Соберите кассету.

  • Установите цепь и звездочки.
  • Закрепите детали проволочной стяжкой.
2. Установите кассету привода распределительного вала в сборе.

  • Установите новое уплотнительное кольцо.
  • Затяните болт (момент затяжки 12 Нм).
3. С помощью специального инструмента затяните новый болт звездочки промежуточного вала с моментом 40 Нм, а затем еще на 45 градусов.






4. Установите заглушку промежуточного вала блока цилиндров. Очистите контактные поверхности деталей.

5. Установите гибкую пластину гидротрансформатора. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)

6. Установите головку цилиндров правого ряда в сборе. Для получения дополнительной информации обратитесь к Правая головка цилиндров (12.29.05)

7. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
