Discovery 3. Установка двигателя 4.0L

Установка

1. Снимите держатель гидротрансформатора.

2. Установите двигатель.

Присоедините подъемные цепи.
Осторожно опускайте двигатель, пока он не окажется приблизительно в 35 мм над опорами двигателя.
С помощью другого механика выровняйте двигатель относительно коробки передач и опор.

3. Установите правую опору двигателя.

4. Вверните болты крепления коробки передач.

Очистите контактные поверхности деталей.
Снимите направляющие штыри.
Затяните болты (момент затяжки 45 Нм).

5. Затяните гайки опоры двигателя (момент затяжки 90 Нм).

6. Снимите приспособление для подъема двигателя.

Отсоедините цепи подъемного механизма.
Выверните 7 болтов.
Отверните 12 гаек.

7. Установите гибкую пластину на гидротрансформатор.

Проверните коленчатый вал, чтобы получить доступ к крепежным болтам.
Затяните болты (момент затяжки 45 Нм).
Установите уплотнительную втулку.

8. Подсоедините электрический разъем датчика положения коленчатого вала (CKP). Очистите контактные поверхности деталей.

9. Подсоедините электрические разъемы подогреваемого кислородного датчика.

10. Установите опорный кронштейн жгута электропроводки двигателя.

11. Подсоедините электрический разъем датчика температуры моторного масла.

12. Установите стартер.

Очистите контактные поверхности деталей.
Затяните болты (момент затяжки 45 Нм).

13. Установите на место теплозащитный экран топливопровода и продувочной магистрали и закрепите его болтами.

14. Подсоедините правый каталитический нейтрализатор к выпускному коллектору.

Очистите детали.
Затяните новые болты (момент затяжки 22 Нм).

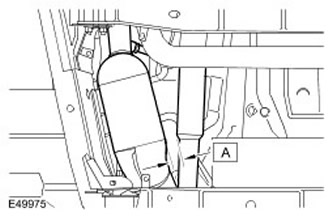

15. ВНИМАНИЕ: Убедитесь, что расстояние (А) между ближайшими поверхностями левого каталитического нейтрализатора и переднего приводного вала составляет 25-30 мм.

Подсоедините левый каталитический нейтрализатор к выпускному коллектору.

Очистите детали.
Затяните новые болты (момент затяжки 22 Нм).

16. Установите теплозащитный экран коробки передач.

17. Подсоедините шланги масляного радиатора двигателя. Закрепите зажимы.

18. Подсоедините шланг насоса охлаждающей жидкости. Закрепите зажим.

19. Установите нижний карданный шарнир рулевой колонки в сборе. Вверните и затяните новые капсулированные болты (момент затяжки 25 Нм).

20. Подсоедините электрический разъем датчика температуры охлаждающей жидкости двигателя (ECT).

21. Установите трубопровод EGR.

Очистите контактные поверхности деталей.
Установите деталь на выпускной коллектор, однако на этой стадии не затягивайте полностью накидную гайку.

22. Установите трубопроводы системы охлаждения коробки передач.

Установите опорный кронштейн.
Затяните гайку (момент затяжки 10 Нм).

23. Подсоедините провод массы двигателя, следя за тем, чтобы контактные поверхности деталей были чистыми.

Затяните гайку (момент затяжки 25 Нм).
Установите крышку.

24. Установите опорный кронштейн компрессора кондиционера в сборе.

Очистите контактные поверхности деталей.
Затяните болты (момент затяжки 45 Нм).
Установите зажим электрического разъема KS.
Подсоедините электрический разъем компрессора кондиционера.

25. Установите опорный кронштейн генератора.

Очистите контактные поверхности деталей.
Затяните болты (момент затяжки 45 Нм).
Закрепите зажим.
Установите новую проволочную стяжку.

26. Подсоедините электрический разъем датчика давления моторного масла (ЕОР).

27. Подсоедините электрические разъемы генератора.

28. Установите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)

29. Установите нижний кожух вентилятора системы охлаждения.

Снимите защиту радиатора.
Установите и закрепите зажимами.

30. Присоедините жгут электропроводки к коллектору. Закрепите зажимы.

31. Подсоедините электрические разъемы блока ЕСМ.

32. Установите лоток аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для установки аккумулятора (76.10.30)

33. Установите впускной коллектор. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)

34. Затяните гайки, крепящие трубопровод EGR к выпускному коллектору и клапану EGR (момент затяжки 25 Нм).

35. Залейте в двигатель масло. Для получения дополнительной информации обратитесь к Слив и заправка моторного масла (12.60.05)

36. Залейте охлаждающую жидкость в систему охлаждения и выпустите из нее воздух. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

37. Выведите капот из сервисного положения.

Освободите 2 зажима.
Присоедините стойки и закрепите их зажимами.

38. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
