Снятие
ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена усиления средней стойки кузова вместе с наружной панелью средней стойки кузова.
ПРИМЕЧАНИЕ: Декоративная панель средней стойки кузова устанавливается с усилением средней стойки кузова.
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите наружную панель средней стойки кузова. Для получения дополнительной информации обратитесь к Наружная панель стойки 'В'

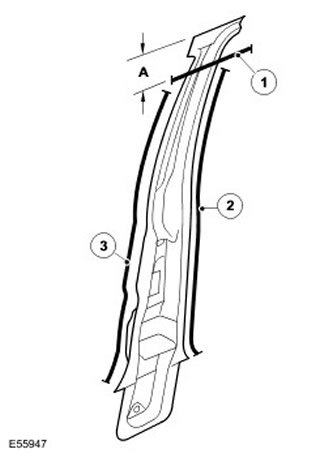

3.
| Наименование пункта | Описание |
| A | Линия разреза: 140,0 мм (5,51 дюймов) |
| 1 | Стыковой сварной шов. |
| 2,3 | 81 точечный сварной шов. (включая декоративную панель средней стойки кузова) |

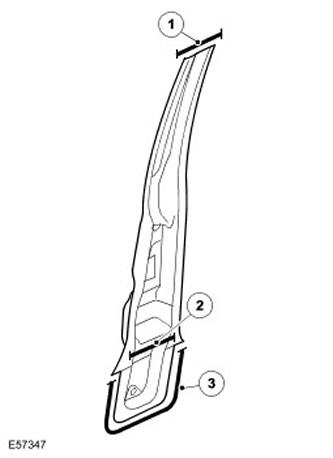

4.
| Наименование пункта | Описание |
| 1 | Стыковой сварной шов. |
| 2 | Шумоизоляция. |
| 3 | 12 пробочных сварных швов. |

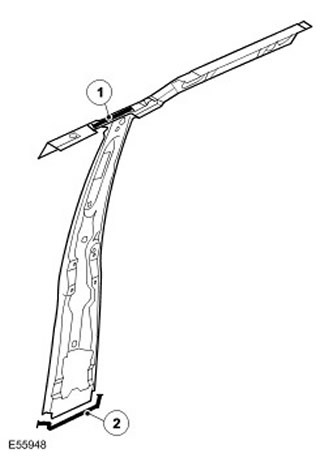

5. Декоративная панель средней стойки кузова поставляется с обвязкой. Снимите декоративную панель средней стойки кузова с обвязки и установите декоративную панель средней стойки кузова на усилитель средней стойки кузова, как показано на рис. E55948 и E55947.
| Наименование пункта | Описание |
| 1 | 9 пробочных сварных швов. |
| 2 | 4 точечных сварных шва. |
6. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
