Снятие
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите лобовое стекло. Для получения дополнительной информации обратитесь к Лобовое стекло (76.81.01)
3. Снимите переднее крыло. Для получения дополнительной информации обратитесь к Крыло (76.10.24)
4. Левая сторона: Снимите распределительный блок аккумуляторной батареи. Для получения дополнительной информации обратитесь к Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)
5. Правая сторона: Снимите модуль ABS. Для получения дополнительной информации обратитесь к Модуль антиблокировочной системы тормозов (ABS) (70.25.12)
6. Правая сторона: Снимите педаль акселератора. Для получения дополнительной информации обратитесь к Педаль акселератора (19.20.01)
7. Правая сторона: Снимите усилитель тормозов. Для получения дополнительной информации обратитесь к Вакуумный усилитель тормозов (70.50.01)

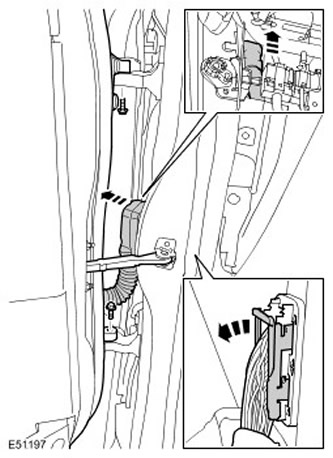

8. Снимите переднюю дверь в сборе.
- Отсоедините электрический разъем.
- Снимите уплотнительную втулку жгута электропроводки.
- Освободите зажим жгута электропроводки.
- Выверните 2 болта.
9. Снимите теплоизоляцию с внутренней и наружной переборки.
10. Снимите уплотнители передней и задней дверей.
11. Снимите панель отделки дверного проема. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)
12. Отсоедините жгут электропроводки от передней стойки кузова.
13. Снимите подножку.
14. Снимите переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)
15. Снимите преднатяжитель переднего ремня безопасности. Для получения дополнительной информации обратитесь к Механизм втягивания переднего ремня безопасности (76.73.13)
16. Снимите наружную накладку панели порога.
17. Освободите переднее ковровое покрытие.

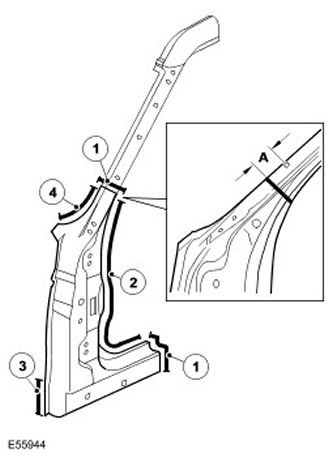

18.
Наименование пункта | Описание |
A | Линия резки проходит на расстоянии 55 мм (2,165 дюйма) от отверстия в отделке передней стойки кузова. |
1 | Стыковые сварные швы. |
2 | 30 точечных сварных швов. |
3 | 8 точечных сварных швов. |
4 | 15 точечных сварных швов. |

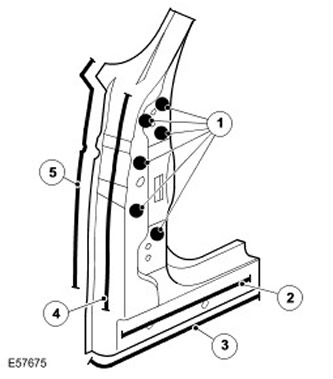

19.
Наименование пункта | Описание |
1 | 6 пробочных сварных швов. |
2 | 4 пробочных сварных шва. |
3 | 12 пробочных сварных швов. |
4 | 10 пробочных сварных швов. |
5 | 13 пробочных сварных швов. |

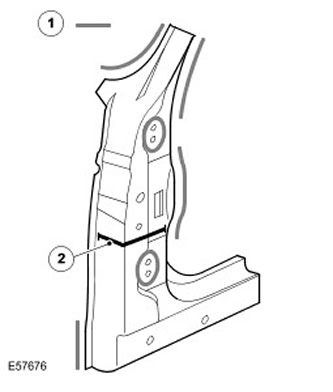

20.
Наименование пункта | Описание |
1 | Места нанесения герметика. |
2 | Шумоизоляция. |
21. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
