Discovery 3. Стекло люка крыши





Снятие


1. Откройте шторку люка.

2. Установите люк в наклонное положение.

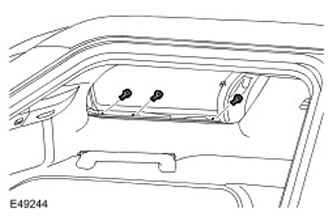

3. Снимите стекло люка.

  • Выверните 3 винта с головкой Torx.
  • Повторите описанную выше процедуру с другой стороны.






Установка


1. Установите стекло люка.

  • Вверните болты с головкой Torx, но пока не затягивайте их полностью.
2. Отрегулируйте положение стекла люка.

Для получения дополнительной информации обратитесь к Выверка положения люка крыши (76.84.82)











Discovery 3. Электродвигатель привода люка крыши




Снятие


1. Снимите обе верхние панели отделки передней стойки кузова.

Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

2. Снимите обе верхние панели отделки средней стойки кузова.

Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

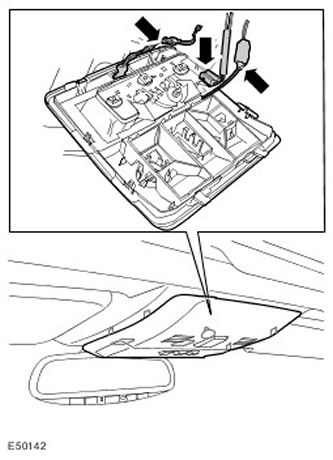

3. Снимите переднюю верхнюю консоль.

  • Осторожно освободите 7 зажимов.
  • Отсоедините электрический разъем.




4. Снимите противосолнечный козырек.

  • Снимите крышку.
  • Выверните 2 винта.
  • Освободите зажим.
  • Отсоедините электрический разъем.
  • Повторите описанную выше процедуру с другой стороны.




5. Снимите фиксатор противосолнечного козырька.

  • Снимите крышку винта.
  • Выверните винт.
  • Повторите описанную выше процедуру с другой стороны.

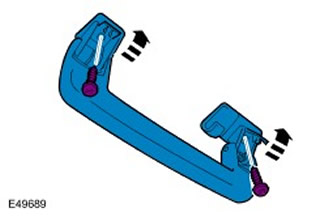

6. Снимите поручен пассажира.

  • Снимите 2 крышки винтов.
  • Выверните 2 винта.
  • Повторите описанную выше процедуру с другой стороны.

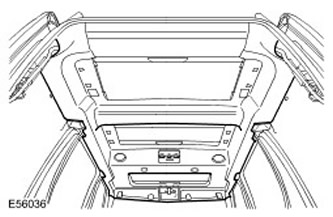

7. Снимите обивку крыши, чтобы открыть доступ. Освободите 4 зажима.

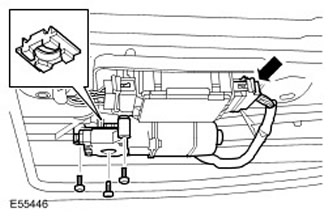

8. Снимите электродвигатель люка.

  • Отсоедините электрический разъем.
  • Выверните 3 винта с головкой Torx.
  • Снимите распорную втулку.






Установка


1. Установите электродвигатель люка.

  • Установите распорную втулку.
  • Затяните винты с головкой Torx (момент затяжки 4 Нм).
  • Подсоедините электрический разъем.
2 . Установите обивку крыши. Введите в зацепление зажимы.

3. Установите поручни пассажиров.

  • Вверните винты.
  • Установите крышки винтов.
4. Установите солнцезащитные козырьки.

  • Установите зажимы.
  • Вверните винты.
  • Установите крышки винтов.
  • Подсоедините электрические разъемы.
5. Установите переднюю верхнюю консоль.

  • Подсоедините электрический разъем.
  • Осторожно закрепите зажимы.
6. Установите обе верхние панели отделки средней стойки кузова.

Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

7. Установите обе верхние панели отделки передней стойки кузова.

Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

8. С помощью прибора Т4 выберите настройки нового электродвигателя люка.

9. В случае отключения аккумуляторной батареи функции "одно касание" и "травмобезопасности" окажутся недоступны. Закройте панель люка и держите выключатель нажатым еще 20 секунд, пока люк не завершит полный цикл. На этом будет завершена процедура калибровки люка и произойдет сброс указанных функций.
