Discovery 3. Цилиндр замка двери





Снятие

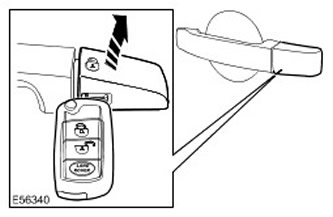

1. Снимите крышку цилиндра замка передней двери. Воспользуйтесь ключом зажигания.






2. ПРИМЕЧАНИЕ: Винт с головкой Torx останется в корпусе замка двери.

Снимите цилиндр замка передней двери.

  • Откройте дверь.
  • Снимите заглушку доступа.
  • Затяните винт с головкой Torx, чтобы отпереть замок.






Установка


1. Установите элементы на место, действуя в обратной последовательности.













Discovery 3. Цилиндр замка зажигания





Снятие


ПРИМЕЧАНИЕ: Данная процедура предусматривает демонтаж и монтаж личинки замка зажигания. Личинка замка зажигания и личинки замков дверей подлежат замене в комплекте.

1. Для удобства доступа полностью выдвиньте рулевую колонку.

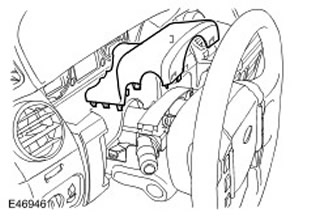

2. Снимите верхний кожух рулевой колонки. Освободите 4 зажима.

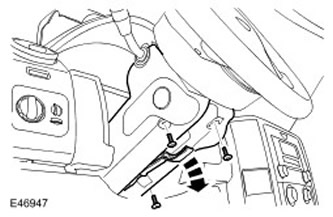

3. Снимите нижний кожух рулевой колонки.

  • Выверните 3 винта с головкой Torx.
  • Освободите рычаг регулировки рулевой колонки.




4. Снимите пассивную пружину.

  • Отсоедините электрический разъем.
  • Освободите 2 зажима.

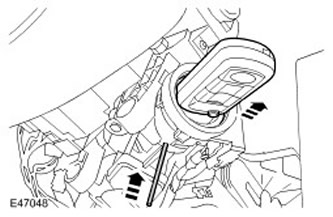

5. Снимите цилиндр замка зажигания.

  • Переведите замок зажигания в положение 1.
  • Вставьте штырь, диаметр которого не превышает 2 мм, в отверстие в корпусе замка зажигания, нажмите на плунжер и освободите личинку замка зажигания.






Установка

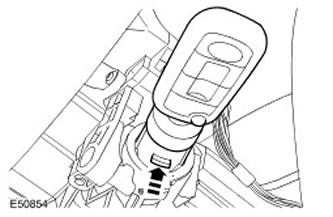

1. Установите цилиндр замка зажигания.

  • Переведите замок зажигания в положение 1.
  • Вставьте деталь в направляющие и нажмите на плунжер.




2. Установите пассивную пружину.

  • Введите в зацепление зажимы.
  • Подсоедините электрический разъем.
3. Установите кожухи рулевой колонки.

  • Затяните винты с головкой Torx.
  • Введите в зацепление зажимы.
  • Закрепите регулировочный рычаг.
