Discovery 3. Заднее сиденье с разделением 40/20/40
Снятие
1. ПРИМЕЧАНИЕ: Болты с головкой Torx можно
использовать повторно.

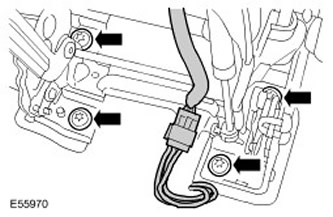

Освободите заднее сиденье.
- Выверните 2 болта с головкой Torx.
- Откиньте заднее сиденье вперед.
- Разъедините электрический разъем.
- Выверните 2 болта с головкой Torx.
2. Снимите заднее сиденье в сборе.
Установка
1. Установите заднее сиденье в сборе.
2. Закрепите заднее сиденье.
- Подсоедините электрический разъем.
- Затяните задние болты с головкой Torx (момент затяжки 45
Нм).
- Откиньте заднее сиденье назад.
- Затяните остальные болты с головкой Torx (момент затяжки
45 Нм).
Discovery 3. Заднее сиденье с разделением 60/40
Снятие
ПРИМЕЧАНИЕ: Эта процедура описывает снятие и
установку левого и правого сидений.
1. ПРИМЕЧАНИЕ: Болты с головкой Torx можно
использовать повторно.

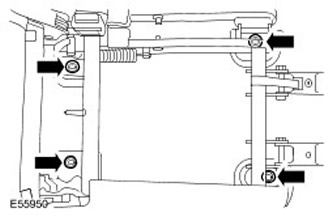

Освободите крепление правого заднего сиденья.
- Сложите подушку левого сидения вперед.
- Выверните 4 болта с головкой Torx.
- Сложите назад спинку заднего сиденья.
2. Снимите правое заднее сиденье.
3. ПРИМЕЧАНИЕ: Болты с головкой Torx можно
использовать повторно.

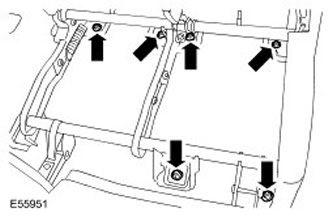

Освободите крепление левого заднего сиденья.
- Сложите подушку левого сидения вперед.
- Выверните 6 болтов с головкой Torx.
- Сложите спинку заднего сиденья.
4. С посторонней помощью снимите левое заднее сиденье в сборе.
Установка
1. С посторонней помощью установите левое заднее сиденье в
сборе. Установите сиденье на штифты.
2. Закрепите левое заднее сиденье.
- Верните спинку сиденья в вертикальное положение.
- Затяните болты с головкой Torx (момент затяжки 40 Нм).
- Сложите подушку сиденья вперед.
3. Установите правое заднее сиденье. Установите сиденье на
штифты.
4. Закрепите правое заднее сиденье.
- Верните спинку сиденья в вертикальное положение.
- Затяните болты с головкой Torx (момент затяжки 40 Нм).
- Сложите подушку сиденья вперед.
