Discovery 3. Панель отделки передней двери




Снятие

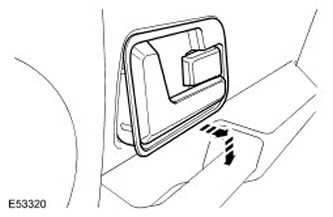

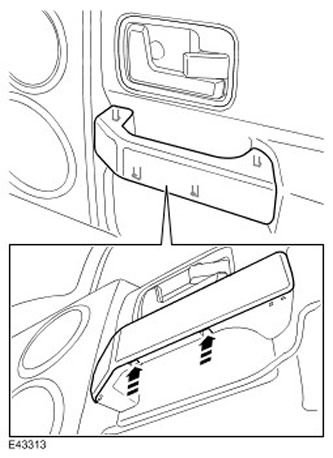

1. ВНИМАНИЕ: Сначала освободите 2 нижних зажима с помощью технологических отверстий.

Установите крышку поручня. Освободите 4 зажима.

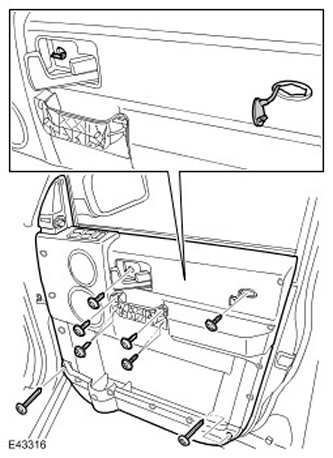

2. Освободите панель отделки передней двери.

  • Снимите 2 крышки винтов.
  • Выверните 8 винтов.
  • Освободите 12 зажимов.

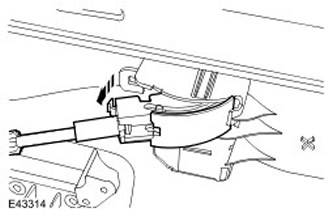

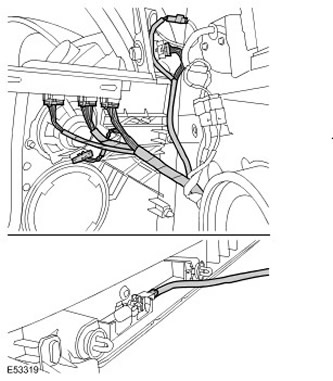

3. Отсоедините трос системы дистанционного открывания замка двери.






4. Снимите панель отделки передней двери. Отсоедините 7 электрических разъемов.






5. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите рукоятку системы дистанционного открывания замка двери. Начиная с нижнего края, осторожно освободите рукоятку системы дистанционного открывания.






6. Снимите фонарь освещения порога. Осторожно выньте лампу.

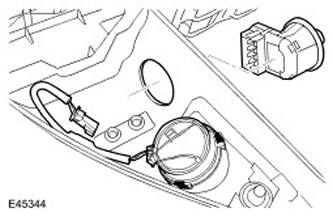

7. Снимите высокочастотный динамик. Освободите 3 зажима.

8. Снимите переключатель управления зеркалами. Освободите 2 зажима.

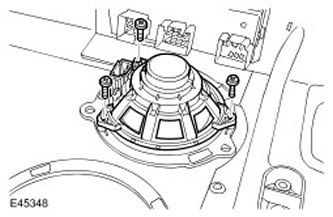

9. Снимите динамик. Выверните 3 винта с головкой Torx.

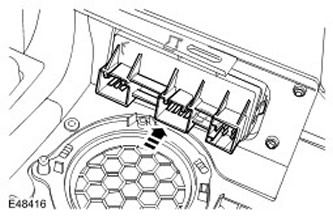

10. Снимите переключатель управления стеклоподъемником. Осторожно освободите 4 зажима.

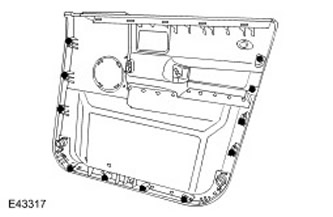

11. Снимите 12 зажимов.








Установка


1. Установите переключатель управления стеклоподъемником. Введите в зацепление зажимы.

2. Установите динамик. Затяните винты с головкой Torx.

3. Установите переключатель управления зеркалами. Введите в зацепление зажимы.

4. Установите высокочастотный динамик. Введите в зацепление зажимы.

5. Установите фонарь освещения порога.

6. Установите рукоятку системы дистанционного открывания замка передней двери.

7. Установите зажимы.

8. Установите панель отделки передней двери.

  • Подсоедините электрические разъемы.
  • Присоедините трос управления замком двери.
  • Введите в зацепление зажимы.
  • Затяните винты.
  • Установите крышку винта.
9. Установите крышку ручки.
