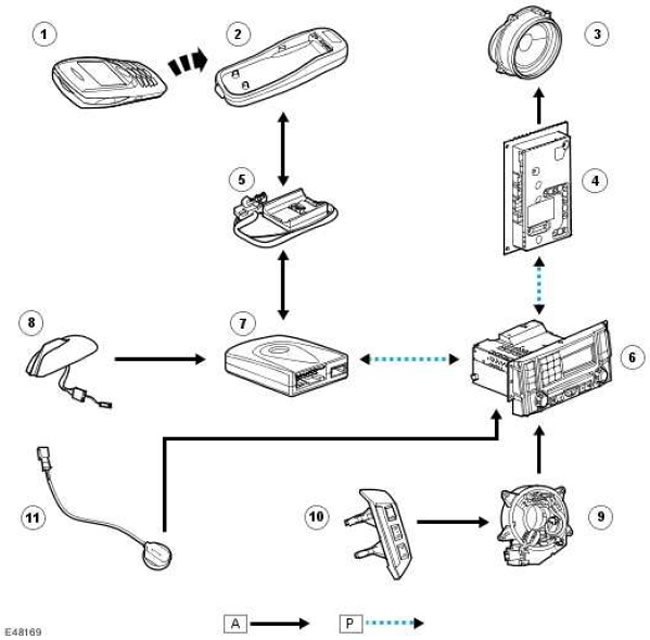

Discovery 3. Схема управления системой телефона (до 2009 года)





ПРИМЕЧАНИЕ: A = Проводное соединение P = Шина MOST







Наименование пункта	Каталожный номер запасной части	Описание
1	-	Переносная трубка
2	-	Держатель адаптера
3	-	Динамики
4	-	Аудиоусилитель
5	-	Адаптер опорной пластины
6	-	IHU
7	-	Приёмопередатчик (TM)
8	-	Антенна сотового телефона
9	-	Подвижная контактная группа
10	-	Переключатели на рулевом колесе
11	-	Микрофон

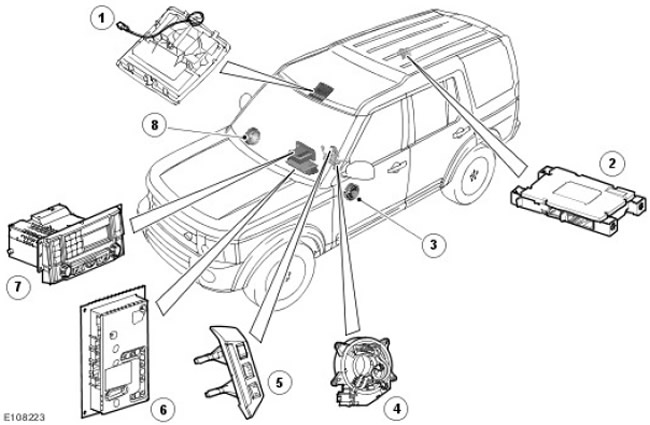

Discovery 3. Система сотового телефона (с 2009 модельного года)



Расположение компонентов системы сотового телефона







Наименование пункта	Каталожный номер запасной части	Описание
1		Микрофон
2	-	Телефонный модуль Bluetooth®
3	-	Динамик
4	-	Контактная спираль
5	-	Переключатели на рулевом колесе
6	-	Усилитель
7	-	Интегрированный головной блок
8	-	Динамик
