Discovery 3. Жгут электропроводки двигателя 4.0L



Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

3. Снимите впускной коллектор. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)

4. Снимите аккумуляторную батарею. Для получения дополнительной информации обратитесь к Аккумулятор (86.15.01)

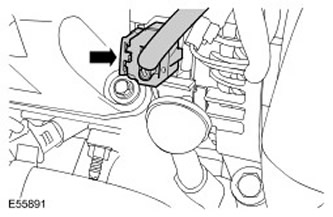

5. Снимите основной кабель подачи питания блока предохранителей в моторном отсеке. Выверните болт.

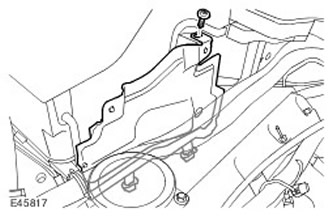

6. Снимите верхний теплозащитный экран моторного отсека.

  • Выверните винт.
  • Освободите 2 крепежных зажима.

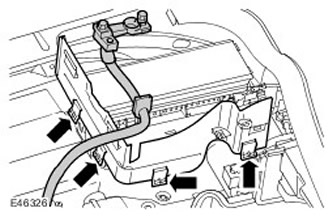

7. Снимите боковую стенку батарейного отсека.

  • Освободите положительный кабель аккумуляторной батареи и втулку.
  • Освободите 4 зажима.

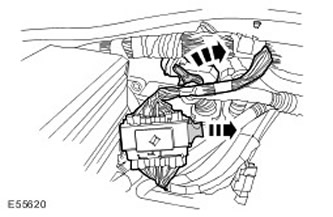

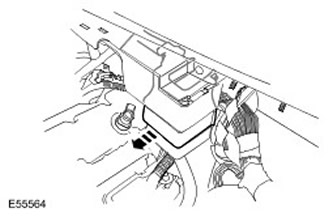

8. Снимите жгут электропроводки двигателя с батарейного отсека. Отсоедините два электрических разъема.

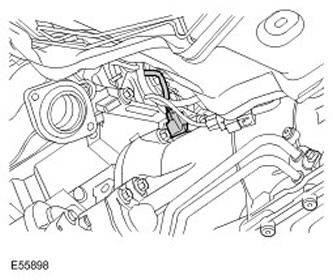

9. Освободите 2 зажима на защитной крышке жгута электропроводки.






10. Отсоедините электрические разъемы топливных форсунок. Освободите 4 зажима.

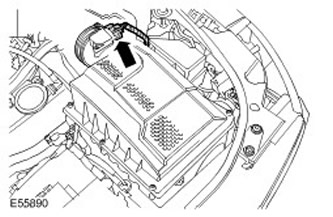

11. Отсоедините электрический разъем датчика массового расхода воздуха (MAF). Освободите зажим.

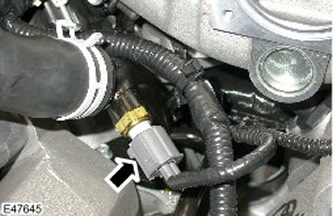

12. Отсоедините электрический разъем датчика температуры охлаждающей жидкости двигателя (ECT).






13. Отсоедините электрический разъем генератора.

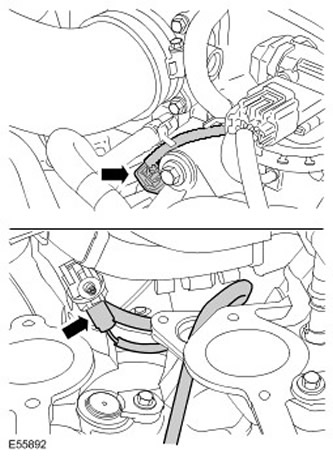

14. Отсоедините электрические разъемы датчика детонации (KS).






15. Отсоедините электрический разъем вентилятора охлаждения. Освободите 2 зажима.

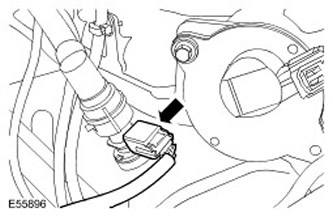

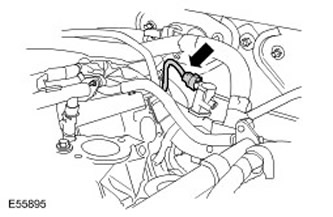

16. Отсоедините электрический разъем датчика положения распределительного вала (CMP). Освободите зажим.

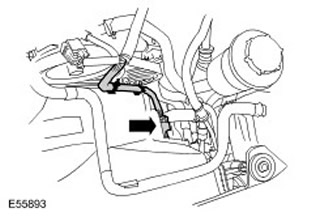

17. Отсоедините электрический разъем клапана продувки (PCV).

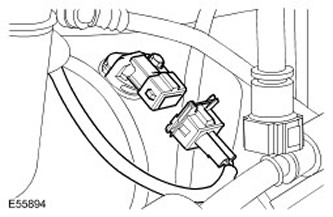

18. Отсоедините электрический разъем левого сапуна.

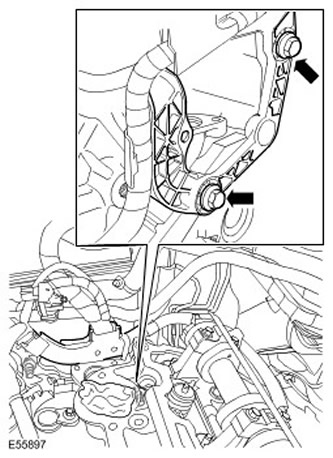

19. Снимите мост жгута электропроводки. Выверните 2 болта.

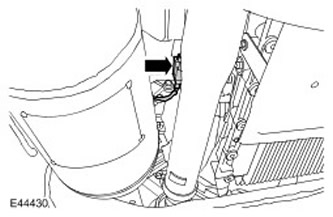

20. Отсоедините левый датчик HO2S и освободите зажим.






21. Отсоедините правый датчик HO2S и освободите зажим.

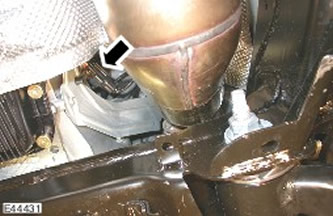

22. Отсоедините электрический разъем датчика положения коленчатого вала (СКР).






23. ПРИМЕЧАНИЕ: Запомните, в каком положении стоит деталь.

Снимите жгут электропроводки двигателя.



Установка


1. ПРИМЕЧАНИЕ: Выровняйте деталь в соответствии с ее первоначальным положением.

Установите жгут электропроводки двигателя.

2. Подсоедините электрический разъем датчика положения коленчатого вала (CKP).

3. Подсоедините электрические разъемы обогреваемого кислородного датчика.

4. Установите мост жгута электропроводки. Затяните болты (момент затяжки 45 Нм).

5. Подсоедините электрический разъем сапуна.

6. Подсоедините электрический разъем клапана PCV.

7. Подсоедините электрический разъем датчика CMP. Закрепите зажим.

8. Подсоедините электрический разъем вентилятора охлаждения. Осторожно закрепите зажимы.

9. Подсоедините электрические разъемы датчика KS.

10. Установите генератор.

11. Подсоедините электрический разъем датчика ECT.

12. Подсоедините электрический разъем датчика MAF. Закрепите зажим.

13. Подсоедините электрические разъемы топливных форсунок. Осторожно закрепите зажимы.

14. Подсоедините жгут электропроводки двигателя.

  • Установите зажимы на защитную крышку жгута электропроводки.
  • Подсоедините и закрепите электрические разъемы.
15. Установите боковую стенку батарейного отсека.

  • Закрепите зажимы.
  • Установите положительный кабель аккумуляторной батареи и втулку.
16. Установите верхний теплозащитный экран двигателя.

  • Закрепите зажимы.
  • Затяните винт.
17. Установите основной кабеля питания блока предохранителей. Вставьте и затяните болты (момент затяжки 10 Нм).

18. Установите аккумуляторную батарею. Для получения дополнительной информации обратитесь к Аккумулятор (86.15.01)

19. Установите впускной коллектор. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)

20. Установите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

21. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
