Discovery 3. Передняя противотуманная фара

Снятие

1. ПРИМЕЧАНИЕ: Зажимы освобождать по отдельности. При неосторожном обращении зажимы могут выпасть.

Снимите рамку передней противотуманной фары. Освободите 6 зажимов.

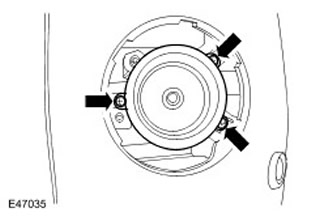

2. Освободите переднюю противотуманную фару. Выверните 3 винта.

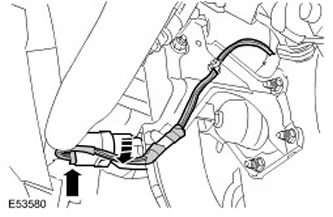

3. Снимите передний противотуманный фонарь. Расстыкуйте электрический разъем передней противотуманной фары.

Установка

1. Состыкуйте электрический разъем передней противотуманной фары.

2. Установите переднюю противотуманную фару. Затяните винты.

3. Установите рамку передней противотуманной фары. Закрепите зажимы.

4. Проверьте правильность регулировки светового пучка передней противотуманной фары.

Discovery 3. Переключатель стоп-сигналов

Снятие

ВНИМАНИЕ: В ходе данной операции ЗАПРЕЩАЕТСЯ нажимать педаль тормоза. Невыполнение этого требования может привести к повреждению выключателя стоп-сигналов.

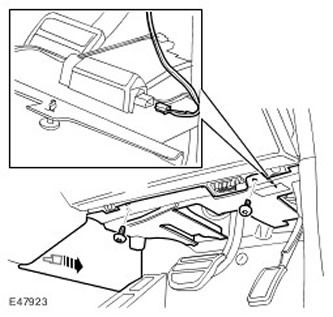

1. Снимите декоративную панель.

Освободите зажим.
Выверните два винта.
Рассоедините электрический разъем.

2. Снимите выключатель стоп-сигналов.

Рассоедините электрический разъем.
Поверните выключатель по часовой стрелке.

Установка

1. ВНИМАНИЕ: В ходе данной операции ЗАПРЕЩАЕТСЯ нажимать педаль тормоза. Невыполнение этого требования может привести к повреждению выключателя стоп-сигналов.

Установите выключатель стоп-сигналов.

Поверните выключатель против часовой стрелки.
Состыкуйте электрический разъем.

2. Установите декоративную панель.

Состыкуйте электрический разъем.
Зафиксируйте зажим.
Затяните винты.
