Приборы и контрольные лампы



Discovery 3. Устройство и описание щитка приборов

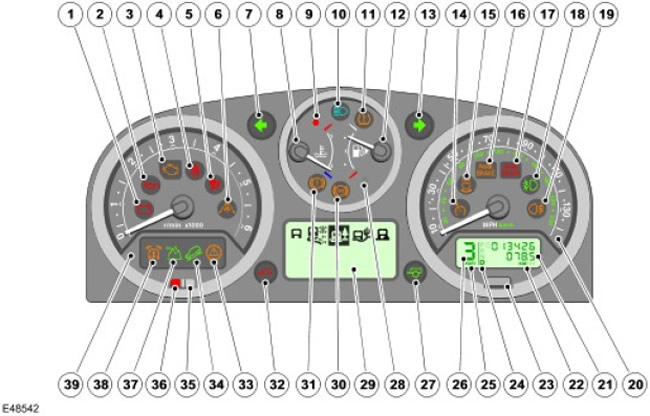

Щиток приборов высокого уровня


ПРИМЕЧАНИЕ: Показана модель щитка приборов автомобиля с бензиновым двигателем и правосторонним рулевым управлением для рынка Великобритании







Наименование пункта Каталожный номер запасной части Описание
1 - Контрольная лампа зажигания/отсутствия зарядки
2 - Контрольная лампа низко го давления масла
3 - Контрольная лампа неисправности (MIL)
4 - Контрольная лампа ремней безопасности
5 - Контрольная лампа системы SRS
6 - Контрольная лампа адаптивной системы круиз-контроля (ACC) (если имеется)
7 - Контрольная лампа лево го указателя поворотов
8 - Указатель температуры охлаждающей жидкости
9 - Контрольная лампа высокой температуры охлаждающей жидкости
10 - Контрольная лампа дальне го света фар
11 - Контрольная лампа системы контроля давления в шинах (если имеется)
12 - Указатель уровня топлива
13 - Контрольная лампа правого указателя поворотов
14 - Контрольная лампа системы круиз-контроля
15 - Контрольная лампа адаптивной системы передних световых приборов (AFS) (если имеется)
16 - Контрольная лампа неисправности стояночно го тормоза
17 - Контрольная лампа стояночно го тормоза
18 - Контрольная лампа передних противотуманных фар
19 - Контрольная лампа задних противотуманных фонарей
20 - Спидометр
21 - Одометр
22 - Дисплей счетчика пробе га
23 - Кнопка обнуления счетчика пробе га
24 - Положение селектора передач (только для моделей с автоматической коробкой передач)
25 - Контрольная лампа Соттапс18М11™/спортивно го режима
26 - Дисплей выбранной передачи CommanCShift™ (только для моделей с автоматической коробкой передач)
27 - Контрольная лампа прицепа
28 - Контрольная лампа низко го уровня топлива
29 - Центр сообщений
30 - Контрольная лампа ABS
31 - Контрольная лампа тормозной системы (износ колодок/низкий уровень тормозной жидкости/EBA/EBD)
32 - Контрольная лампа вспомо гательно го подо гревателя (не работает - только проверка лампы)
33 - Контрольная лампа системы DSC/противобуксовочной системы
34 - Контрольная лампа включения системы HDC
35 - Датчик внешней освещенности
36 - Контрольная лампа противоугонной системы
37 - Контрольная лампа низко го диапазона раздаточной коробки
38 - Контрольная лампа пневматической подвески (если имеется)
39 - Тахометр

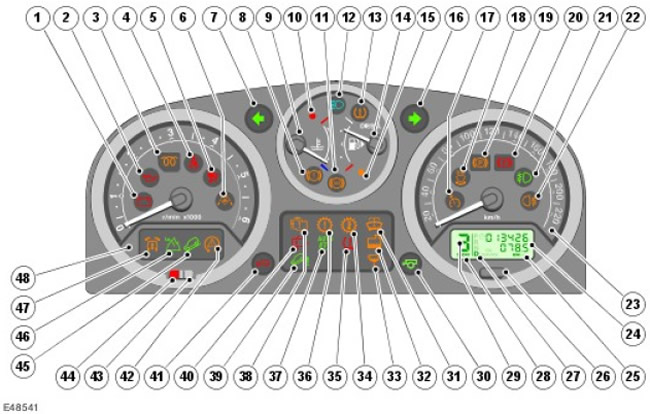

Щиток приборов низкого уровня


ПРИМЕЧАНИЕ: Показана модель щитка приборов автомобиля с дизельным двигателем и левосторонним рулевым управлением для рынка ROW







Наименование пункта Каталожный номер запасной части Описание
1 - Контрольная лампа зажигания/отсутствия зарядки
2 - Контрольная лампа низко го давления масла
3 - Контрольная лампа свечей накаливания
4 - Контрольная лампа ремней безопасности
5 - Контрольная лампа системы SRS
6 - Не используется
7 - Контрольная лампа лево го указателя поворотов
8 - Контрольная лампа тормозной системы (износ колодок/низкий уровень тормозной жидкости/EBA/EBD)
9 - Указатель температуры охлаждающей жидкости
10 - Контрольная лампа высокой температуры охлаждающей жидкости
11 - Контрольная лампа ABS
12 - Контрольная лампа дальне го света фар
13 - Контрольная лампа системы контроля давления в шинах (если имеется)
14 - Указатель уровня топлива
15 - Контрольная лампа низко го уровня топлива
16 - Контрольная лампа правого указателя поворотов
17 - Контрольная лампа системы круиз-контроля
18 - Контрольная лампа адаптивной системы передних световых приборов (AFS) (если имеется)
19 - Контрольная лампа неисправности стояночно го тормоза
20 - Контрольная лампа стояночно го тормоза
21 - Контрольная лампа передних противотуманных фар
22 - Контрольная лампа задних противотуманных фонарей
23 - Спидометр
24 - Одометр
25 - Дисплей счетчика пробе га
26 - Кнопка обнуления счетчика пробе га
27 - Положение селектора передач (только для моделей с автоматической коробкой передач)
28 - Контрольная лампа CommandShift™/спортивно го режима
29 - Дисплей выбранной передачи CommandShift™ (только для моделей с автоматической коробкой передач)
30 - Контрольная лампа прицепа
31 - Контрольная лампа низко го уровня жидкости стеклоомывателя
32 - Контрольная лампа низко го уровня охлаждающей жидкости
33 - Контрольная лампа наличия воды в топливе - не работает
34 - Контрольная лампа пере грева трансмиссии
35 - Предупреждение о низком давлении в шинах
36 - Контрольная лампа неисправности трансмиссии
37 - Контрольная лампа городско го режима стояночно го тормоза -не работает
38 - Контрольная лампа неисправности системы управления двигателем
39 - Контрольная лампа неисправности системы HDC
40 - Контрольная лампа неполно го закрывания дверей
41 - Контрольная лампа вспомо гательно го подо гревателя (не работает - только проверка лампы)
42 - Контрольная лампа системы DSC/противобуксовочной системы
43 - Датчик внешней освещенности
44 - Контрольная лампа противоугонной системы
45 - Контрольная лампа включения системы HDC
46 - Контрольная лампа низко го диапазона раздаточной коробки
47 - Контрольная лампа пневматической подвески (если имеется)
48 - Тахометр

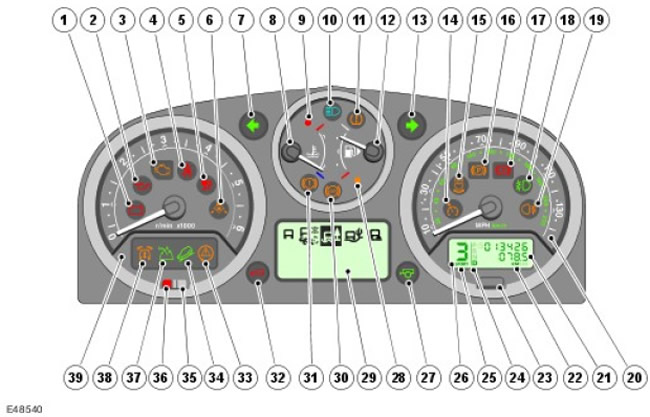

Щиток приборов - для стран Северной Америки (NAS)


ПРИМЕЧАНИЕ: Показана модель щитка приборов улучшенной комплектации







Наименование пункта Каталожный номер запасной части Описание
1 - Контрольная лампа зажигания/отсутствия зарядки
2 - Контрольная лампа низко го давления масла
3 - Контрольная лампа неисправности (MIL)
4 - Контрольная лампа ремней безопасности
5 - Контрольная лампа системы SRS
6 - Контрольная лампа адаптивной системы круиз-контроля (ACC) (если имеется)
7 - Контрольная лампа лево го указателя поворотов
8 - Указатель температуры охлаждающей жидкости
9 - Контрольная лампа высокой температуры охлаждающей жидкости
10 - Контрольная лампа дальне го света фар
11 - Контрольная лампа системы контроля давления в шинах (если имеется)
12 - Указатель уровня топлива
13 - Контрольная лампа правого указателя поворотов
14 - Контрольная лампа системы круиз-контроля
15 - Контрольная лампа адаптивной системы передних световых приборов (AFS) (если имеется)
16 - Контрольная лампа неисправности стояночно го тормоза
17 - Контрольная лампа стояночно го тормоза
18 - Контрольная лампа передних противотуманных фар
19 - Контрольная лампа задних противотуманных фонарей
20 - Спидометр
21 - Одометр
22 - Дисплей счетчика пробе га
23 - Кнопка обнуления счетчика пробе га
24 - Положение селектора передач (только для моделей с автоматической коробкой передач)
25 - Контрольная лампа Соттапс^М11™/спортивно го режима
26 - Дисплей выбранной передачи CommanCShift™ (только для моделей с автоматической коробкой передач)
27 - Контрольная лампа прицепа
28 - Контрольная лампа низко го уровня топлива
29 - Центр сообщений
30 - Контрольная лампа ABS
31 - Контрольная лампа тормозной системы (износ колодок/низкий уровень тормозной жидкости/EBA/EBD)
32 - Контрольная лампа вспомо гательно го подо гревателя (не работает - только проверка лампы)
33 - Контрольная лампа системы DSC/противобуксовочной системы
34 - Контрольная лампа включения системы HDC
35 - Датчик внешней освещенности
36 - Контрольная лампа противоугонной системы
37 - Контрольная лампа низко го диапазона раздаточной коробки
38 - Контрольная лампа пневматической подвески
39 - Тахометр
