Discovery 3. Снятие и установка осушителя ресивера




Снятие


ПРИМЕЧАНИЕ: Замена фильтра-осушителя системы кондиционирования выполняется в следующем случае: присутствие грязи в трубопроводе кондиционера (например, вызвавшее заклинивание компрессора). Система разгерметизирована и произошла утечка хладагента в атмосферу. Из-за ремонтных работ трубопровод кондиционера был разгерметизирован в течение более чем 24 часов.

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите конденсатор кондиционера. Для получения дополнительной информации обратитесь к Сердцевина конденсатора (холодильника) (82.15.07)

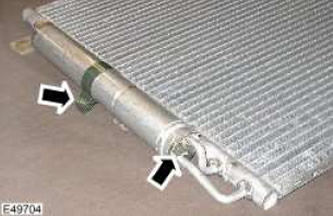

3. Снимите зажим опорного кронштейна осушителя ресивера. Отпустите винт.

4. ВНИМАНИЕ: Трубопроводы кондиционера сразу закрывайте заглушками во избежание попадания в них пыли и влаги.

Снимите осушитель ресивера.

  • Выверните болт.
  • Снимите хомут.
  • Снимите и отбракуйте 2 уплотнительных кольца.






Установка


1. Установите осушитель ресивера.

  • Очистите контактные поверхности деталей.
  • Установите новые уплотнительные кольца.
  • Установите хомут.
  • Затяните болт (момент затяжки 10 Нм).
2. Установите зажим опорного кронштейна осушителя ресивера. Затяните винт.

3. Установите конденсатор кондиционера. Для получения дополнительной информации обратитесь к Сердцевина конденсатора (холодильника) (82.15.07)









Discovery 3. Снятие и установка сердцевины испарителя

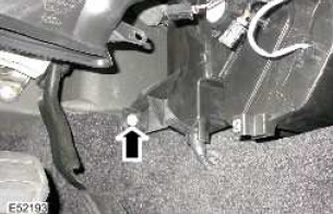

Снятие


1. Выполните вакуумирование системы кондиционирования. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите автомобиль и установите его на опоры

3. Слейте охлаждающую жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

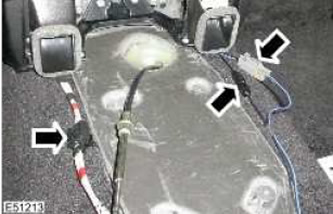

4. Снимите сиденье водителя. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)

5. Снимите верхнюю секцию панели приборов. Для получения дополнительной информации обратитесь к Верхняя секция панели приборов (76.46.04)

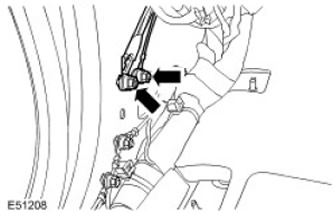

6. Отсоедините 3 провода массы от нижней части передней стойки кузова со стороны водителя. Отверните 2 гайки.

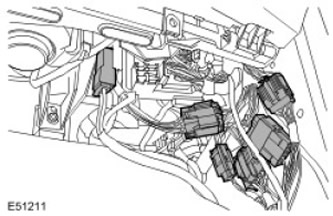

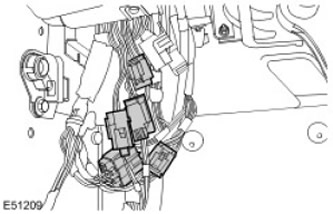

7. Отсоедините 5 электрических разъемов на нижней части передней стойки кузова со стороны водителя.

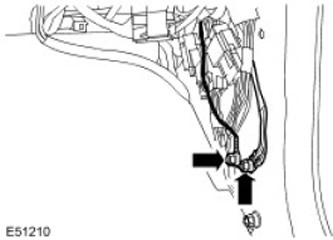

8. Отсоедините 3 провода массы от нижней части передней стойки кузова со стороны пассажира. Отверните 2 гайки.

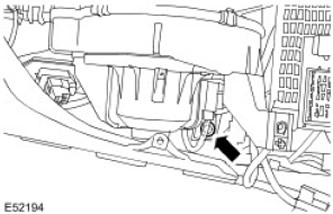

9. Отсоедините электрический разъем электродвигателя отопителя.

10. Отсоедините 5 электрических разъемов на нижней части передней стойки кузова со стороны пассажира.

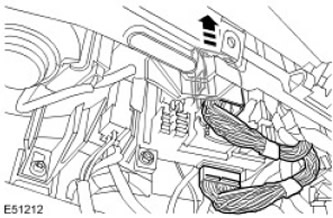

11. Отсоедините 2 электрических разъема центрального распределительного блока (CJB).






12. Отсоедините 2 электрических разъема от центрального усиления панели управления.

13. ВНИМАНИЕ: Закройте оптоволоконные соединения для предотвращения попадания в них пыли; избегайте изгибания оптоволоконных кабелей с радиусом менее 30 мм.

Отсоедините оптоволоконные кабели от центрального усиления панели управления (если есть). Отсоедините электрический разъем.

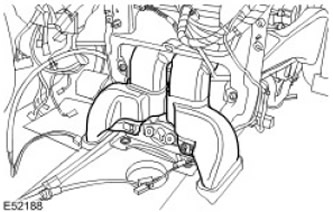

14. Установите центральные воздуховоды корпуса отопителя.

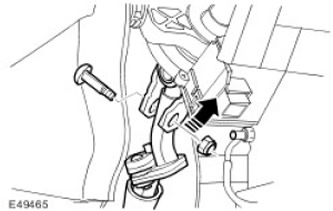

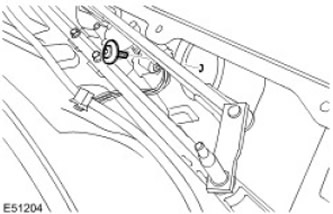

15. Отсоедините промежуточный вал рулевой колонки от рулевой колонки.

  • Отметьте положение установки.
  • Выверните специальный болт и выбросите гайку.




16. Отсоедините корпус отопителя от кронштейна панели управления. Выверните 7 винтов с головками Тогх.






17. Снимите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)

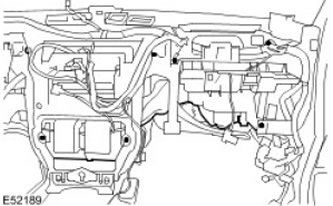

18. Выверните болт с головкой Torx крепления кронштейна панели управления к перегородке.

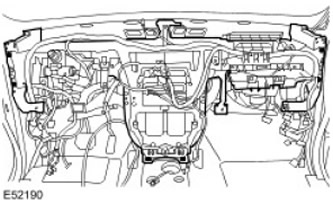

19. С посторонней помощью снимите панель приборов. Выверните 6 болтов с головкой Тогх.






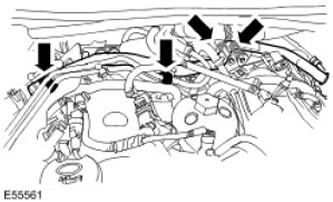

20. Отсоедините оба шланга от перепускной трубки охлаждающей жидкости системы EGR (рециркуляция отработавших газов). Освободите 2 зажима.






21. Снимите перепускную трубку охлаждающей жидкости системы EGR.

  • Выверните 2 болта.
  • Освободите 2 зажима.




22. ВНИМАНИЕ: Прежде чем приступить к отсоединению или демонтажу деталей, очистите зону вокруг контактных поверхностей и соединений. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

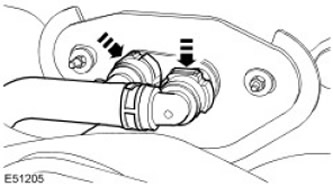

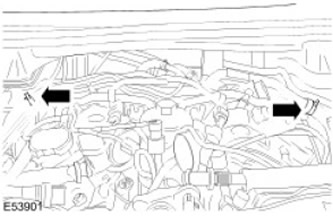

Отсоедините 2 шланга отопителя от перегородки. Освободите 2 зажима.

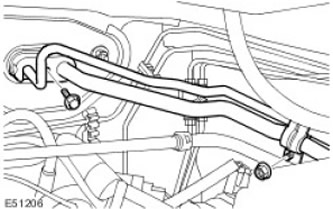

23. Отсоедините 2 трубопровода кондиционера от кузова. Отверните гайку.

24. ВНИМАНИЕ: Незамедлительно заглушите все магистрали хладагента, чтобы предотвратить попадание грязи и влаги.

Отсоедините 2 трубопровода кондиционера от перегородки.

  • Выверните болт.
  • Снимите и выбросите уплотнительные кольца.

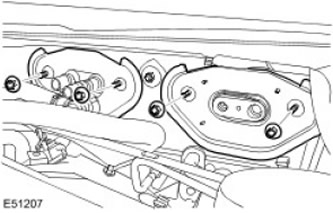

25. Снимите 2 переходные панели. Отверните 4 гайки.

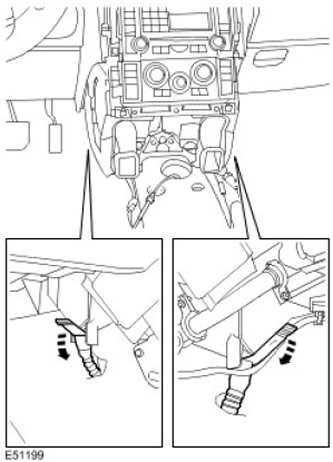

26. Отсоедините две дренажных трубки от корпуса отопителя.

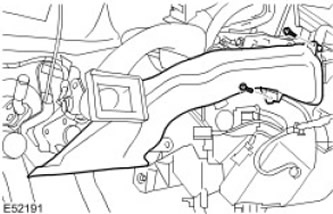

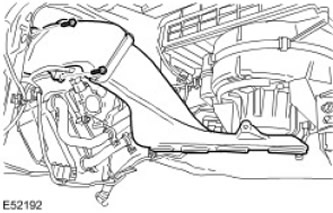

27. Снимите нижний воздуховод со стороны водителя. Выверните 2 винта с головками Тогх.






28. Снимите нижний воздуховод со стороны пассажира. Выверните 2 винта с головками Тогх.






29. Со стороны водителя: Выверните болт с головкой Torx крепления корпуса отопителя к перегородке.






30. Со стороны пассажира: Выверните болт с головкой Torx крепления корпуса отопителя к перегородке.






31. Снимите корпус отопителя.

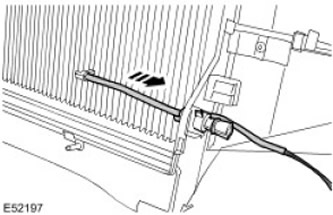

32. Отсоедините электрический разъем датчика температуры радиатора испарителя.

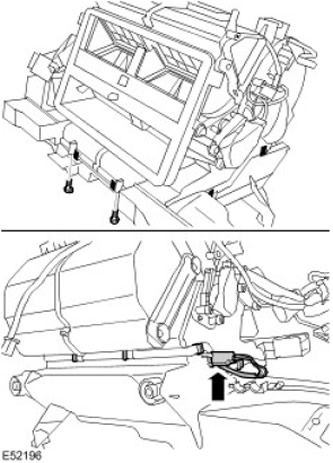

33. Освободите корпус радиатора отопителя.

  • Выверните 2 винта.
  • Снимите 8 зажимов.




34. Снимите радиатор испарителя. Отсоедините датчик температуры.








Установка


1. Установите радиатор испарителя. Закрепите датчик температуры.

2. Закрепите корпус радиатора отопителя.

  • Установите зажимы.
  • Затяните винты.
3. Подсоедините электрический разъем датчика температуры.

4. Установите корпус отопителя.

5. Со стороны пассажира: вверните болт с головкой Torx крепления корпуса отопителя к перегородке (момент затяжки 6 Нм).

6. Со стороны водителя: вверните болт с головкой Torx крепления корпуса отопителя к перегородке (момент затяжки 6 Нм).

7. Установите нижние воздуховоды. Затяните винты с головкой Тогх.

8. Подсоедините дренажные трубки к корпусу отопителя.

9. Установите переходные панели. Затяните гайки (момент затяжки 6 Нм).

10. Закрепите трубопроводы кондиционера на перегородке.

  • Очистите детали.
  • Установите новые уплотнительные кольца.
  • Затяните болт (момент затяжки 6 Нм).
11. Закрепите трубопроводы кондиционера на кузове. Затяните гайку (момент затяжки 6 Нм).

12. Закрепите шланги отопителя на перегородке.

13. Установите перепускную трубку охлаждающей жидкости системы EGR. Затяните болты (момент затяжки 10 Нм).

  • Введите в зацепление зажимы.
  • Подсоедините шланги и закрепите их хомутами.
14. С посторонней помощью установите панель приборов. Затяните болты с головкой Тогх (момент затяжки 25 Нм).

15. Установите кронштейн крепления панели приборов к перегородке и закрепите его болтом с головкой Torx (момент затяжки 25 Нм).

16. Установите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)

17. Закрепите корпус отопителя. Затяните винты.

18. Присоедините промежуточный вал рулевой колонки. Вверните специальный болт и затяните новую гайку (момент затяжки 22 Нм).

19. Установите центральные воздуховоды корпуса отопителя.

20. Присоедините оптоволоконные кабели к центральному усилению панели управления.

21. Подсоедините электрические разъемы к центральному усилению панели управления.

22. Подсоедините электрические разъемы блока CJB.

23. Подсоедините электрический разъем электродвигателя отопителя.

24. Подсоедините электрические разъемы на нижней части передней стойки кузова со стороны пассажира.

25. Подсоедините провода "массы" к нижней части передней стойки кузова со стороны пассажира. Затяните гайки (момент затяжки 10 Нм).

26. Подсоедините электрические разъемы на нижней части передней стойки кузова со стороны водителя.

27. Подсоедините провода массы к нижней части передней стойки кузова со стороны водителя. Затяните гайки (момент затяжки 10 Нм).

28. Установите верхнюю секцию панели управления. Для получения дополнительной информации обратитесь к Верхняя секция панели приборов (76.46.04)

29. Установите переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)

30. Заправьте систему кондиционера. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)

31. Заправьте систему охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
