Discovery 3. Датчик угла поворота рулевого колеса




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

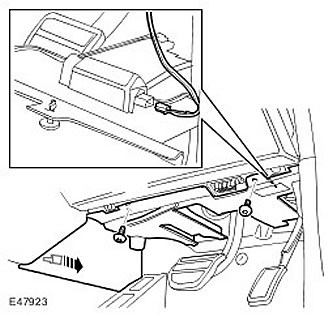

2. Снимите облицовочную панель с водительской стороны.

  • Освободите зажим.
  • Выверните два винта.
  • Рассоедините электрический разъем.

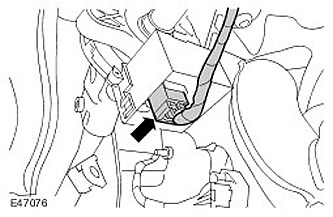

3. Расстыкуйте электрический разъем датчика поворота рулевого колеса.

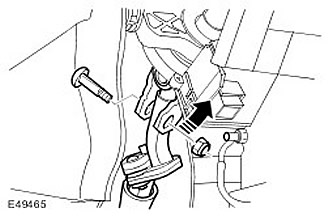

4. Отсоедините промежуточный вал рулевой колонки от рулевой колонки.

  • Запомните положение, в котором была установлена деталь.
  • Выверните специальный болт и отбракуйте гайку.

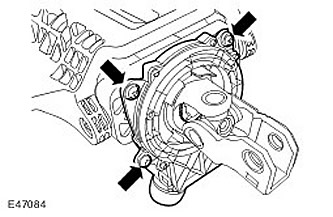

5. Снимите датчик поворота рулевого колеса. Выверните 3 винта с головкой Torx.








Установка


1. Установите датчик поворота рулевого колеса. Заверните винты с головкой Torx (момент затяжки 3 Нм).

2. Присоедините промежуточный вал рулевой колонки. Вставьте специальный болт и наверните гайку (момент затяжки 22 Нм).

3. Состыкуйте электрический разъем датчика поворота рулевого колеса.

4. Установите облицовочную панель.

  • Состыкуйте электрический разъем.
  • Зафиксируйте зажим.
  • Затяните винты.

5. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

6. При помощи Т4 выполните инициализацию нового датчика поворота рулевого колеса.















Discovery 3. Нагнетательная магистраль от насоса к рулевому механизму




Снятие


1. Приподнимите и подоприте автомобиль.

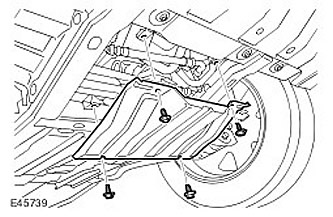

2. Снимите брызговик правого переднего крыла. Снимите 4 зажима.






3. Снимите брызговик левого переднего крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

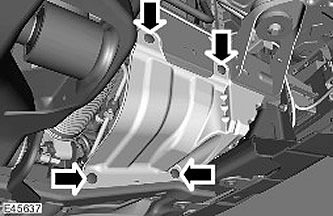

4. Снимите панель радиатора. Выверните 4 болта.






5. ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

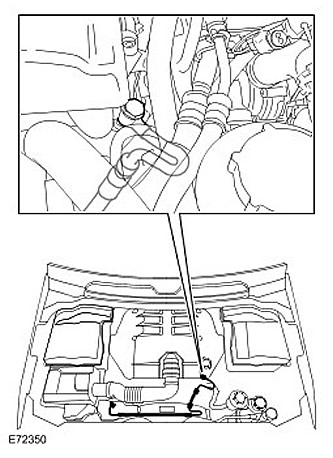

Отсоедините магистраль высокого давления от насоса усилителя рулевого управления.

  • Ослабьте и снимите магистраль насоса усилителя рулевого управления.
  • Дайте жидкости стечь в емкость.
  • Снимите и отбракуйте 2 уплотнительные шайбы.




6. Ослабьте опорный кронштейн магистрали усилителя рулевого управления.

  • Отверните гайку.
  • Освободите шланг.

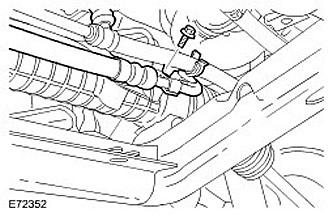

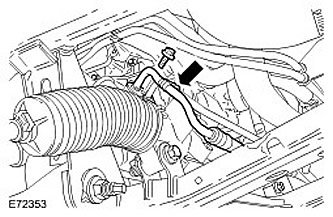

7. Отсоедините магистраль высокого давления от рулевого механизма с усилителем.

  • Выверните болт.
  • Освободите магистраль рулевого механизма с усилителем.
  • Снимите уплотнительное кольцо и отбракуйте его.




8. Снимите магистраль высокого давления рулевого механизма.



Установка


1. Установите магистраль высокого давления рулевого механизма.

2. Подсоедините магистраль высокого давления к механизму рулевого управления с усилителем.

  • Установите уплотнительное кольцо.
  • Закрепите магистраль высокого давления рулевого механизма с усилителем.
  • Затяните болт с моментом 25 Нм.

3. Установите опорный кронштейн магистрали усилителя рулевого управления.

  • Затяните гайку (момент затяжки 10 Нм).
  • Закрепите шланг зажимом.

4. ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

Подсоедините магистраль высокого давления к насосу усилителя рулевого управления.

  • Установите новые уплотнительные шайбы.
  • Подсоедините магистраль высокого давления насоса усилителя рулевого управления.

5. Установите панель радиатора. Затяните болты с моментом 10 Нм.

6. Установите брызговик левого переднего крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

7. Установите брызговик правого переднего крыла. Закрепите зажимы.

8. Залейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха.
