Снятие
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

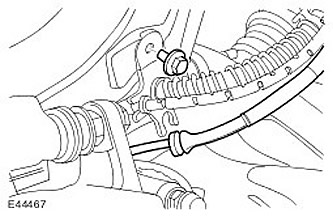

3. Отсоедините кронштейн тормозного шланга от кулака колеса. Выверните болт крепления.

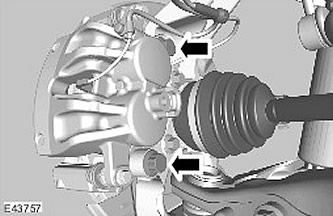

4. ВНИМАНИЕ: Не допускайте того, чтобы тормозной суппорт висел на тормозном шланге.
Отсоедините опорную пластину тормозного суппорта от кулака колеса, отведите суппорт в сторону и привяжите. Выверните 2 болта крепления.

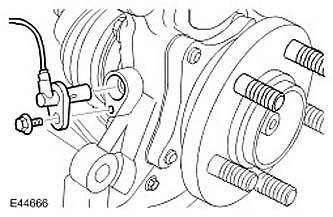

5. Снимите датчик скорости колеса с кулака колеса. Выверните болт.

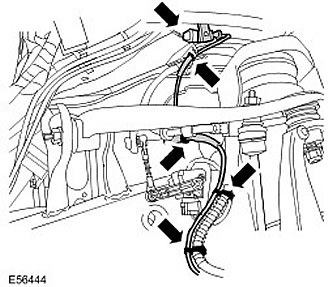

6. Снимите датчик скорости колеса.
- Расстыкуйте электрический разъем.
- Освободите жгут проводов из 5 зажимов.
Установка
1. Убедитесь, что посадочное место датчика скорости колеса на кулаке колеса свободно от грязи.
2. ПРИМЕЧАНИЕ: Убедитесь, что зажим крепления электрического разъема прикреплен к жгуту электропроводки кузова.
Установите датчик скорости колеса.
- Состыкуйте электрический разъем.
- Закрепите жгут проводов в 5 зажимах.
- Затяните болт (момент затяжки 9 Нм).
3. Закрепите тормозной суппорт и опорную пластину на кулаке колеса. Затяните болты (момент затяжки 275 Нм).
4. Присоедините кронштейн тормозного шланга к кулаку колеса. Затяните болт (момент затяжки 25 Нм).
5. Установите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
6. Установите колесо в сборе с шиной. Затяните колесные гайки (момент затяжки 140 Нм).
7. Выжмите педаль тормоза, проверьте уровень рабочей жидкости в бачке гидропривода тормозов и при необходимости долейте.
8. В случае установки нового датчика скорости колеса выполните опрос системы ABS при помощи Т4.
