Discovery 3. Вакуумный усилитель тормозов
Спецификация вакуумного усилителя
Герметик
| Место нанесения |
№ запасной части Land Rover |
| Вакуумный насос тормозной системы - двигатель 2,7 л |
8510302 |
Общие спецификации
| Наименование |
Спецификация |
| Тип усилителя тормозной системы |
Двухкамерный, 228 и 254 мм |
| Коэффициент передачи |
7:1 |
| Изготовитель и тип вакуумного насоса тормозной
системы: |
|
| Дизельный двигатель V6 2,7 л |
Bosch 240cc SWP |
| Бензиновые двигатели V6 4,0 литра и V8 4,4 литра |
Hella UP28 |
Спецификации моментов затяжки
| Описание |
Nm |
lb-ft |
| Гайка усилителя тормозной системы |
23 |
17 |
| Гайки главного тормозного цилиндра |
26 |
19 |
| Штуцеры тормозных трубопроводов M12 |
16 |
12 |
| Штуцеры тормозных трубопроводов M14 |
18 |
13 |
| Болты буфера педали тормоза |
10 |
7 |
| Гайки вакуумного насоса тормозной системы -
двигатели 4,0 и 4,4 литра |
5 |
4 |
| Болты вакуумного насоса тормозной системы -
двигатель 2,7 л |
23 |
17 |
| Шпилька крепления вакуумного насоса тормозной
системы - двигатель 2,7 л |
13 |
10 |
| Гайка крепления вакуумного насоса тормозной системы
- двигатель 2,7 л |
13 |
10 |
| Болт крепления топливопровода высокого давления -
двигатель 2,7 л |
10 |
7 |
| * Гайки перепускной трубы системы выпуска
отработавших газов - двигатель 2,7 л |
22 |
16 |
| Болты опорного кронштейна перепускной трубы системы
выпуска отработавших газов - двигатель 2,7 л |
25 |
18 |
| Болт теплозащитного экрана выпускного коллектора -
двигатель 2,7 л |
10 |
7 |
* Необходимо использовать новые гайки

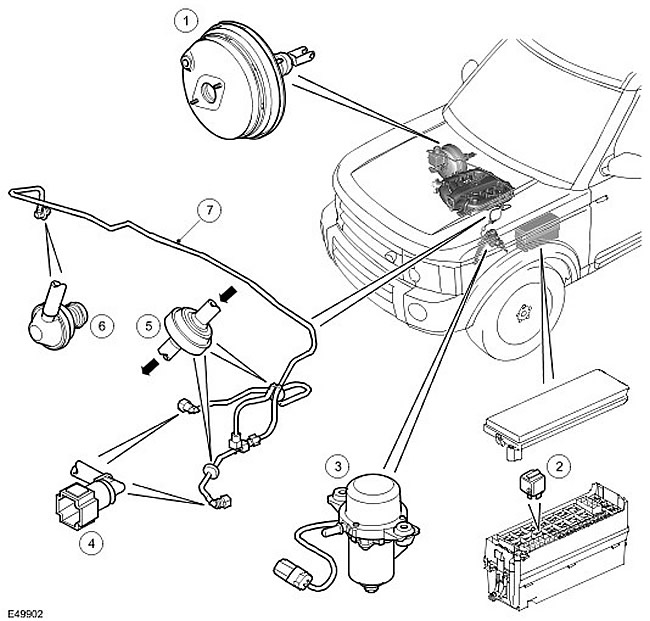

Discovery 3. Расположение узлов и деталей - 4,4 л
(правостороннее)
ПРИМЕЧАНИЕ: Показан вариант с правосторонним
рулевым управлением; вариант с левосторонним рулевым управлением
имеет аналогичную конструкцию
| Наименование пункта |
Каталожный номер запасной части |
Описание |
| 1 |
- |
Усилитель тормозной системы |
| 2 |
- |
Реле вакуумного насоса |
| 3 |
- |
Вакуумный насос |
| 4 |
- |
Соединения вакуумной трубки с вакуумным насосом и
впускным коллектором |
| 5 |
- |
Контрольный клапан |
| 6 |
- |
Соединение вакуумной трубки с усилителем тормозной
системы |
| 7 |
- |
Вакуумные трубки |
