Снятие
1. ВНИМАНИЕ: Не включайте зажигание, если стояночный тормоз был переведен в установочное положение.
Используя диагностическую систему, одобренную компанией Land Rover, переведите стояночный тормоз в установочное положение.

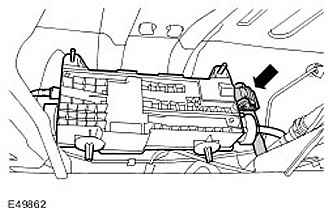

2. Заизолируйте электрическую цепь стояночного тормоза. Извлеките из электрораспределительной коробки аккумулятора (BJB) предохранитель № 8.
3. Снимите запасное колесо.
4. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
5. Снимите задние колеса с шинами.

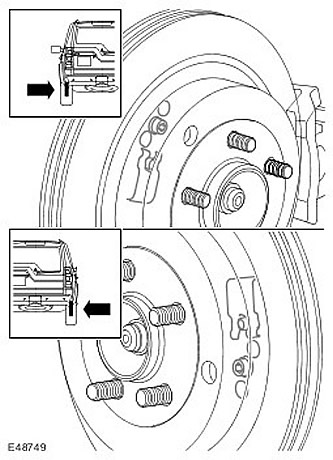

6. Освободите регулятор колодок стояночного тормоза. Ослабьте винты.
7. ВНИМАНИЕ: Не допускайте, чтобы суппорт висел на тормозном шланге.
ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

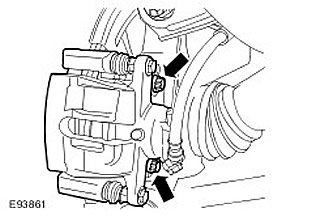

Переставьте правый задний тормозной суппорт.
- Выверните 2 болта.
- Используя подходящий хомут, закрепите тормозной суппорт.

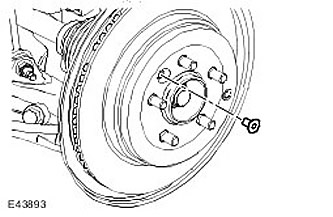

8. Снимите правый задний тормозной диск. Выкрутите винт.
9. ВНИМАНИЕ: Не допускайте, чтобы суппорт висел на тормозном шланге.
Переставьте левый задний тормозной суппорт.
- Выверните 2 болта.
- Используя подходящий хомут, закрепите тормозной суппорт.
10. Снимите левый задний тормозной диск. Выкрутите винт.
11. ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны аналогично.

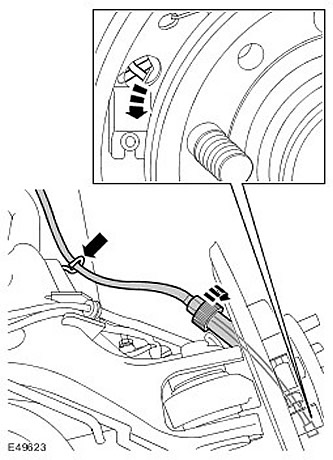

Отсоедините оба троса стояночного тормоза от ступиц колес.
- Полностью отпустите гайку.
- Отсоедините трос стояночного тормоза от нижнего рычага.
- Отсоедините внутренний трос стояночного тормоза от тормозной колодки.
12. Отсоедините левый трос стояночного тормоза.
- Выверните 2 болта.
- Снимите 3 зажима жгута проводов.
- Освободите трос стояночного тормоза из зажима на шасси.
13. Отсоедините левый трос стояночного тормоза.
14. ВНИМАНИЕ: Кронштейн трубопровода сапуна топливного бака может быть легко поврежден при отсоединении его от шасси.
Освободите кронштейн трубопровода сапуна топливного бака. Снимите пластиковую вставку.

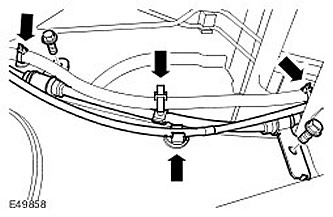

15. Отсоедините правый трос стояночного тормоза.
- Выверните 2 болта.
- Освободите трос стояночного тормоза из 2 зажимов трубопровода.
- Освободите трос стояночного тормоза из зажима на шасси.
16. Отсоедините правый трос стояночного тормоза.

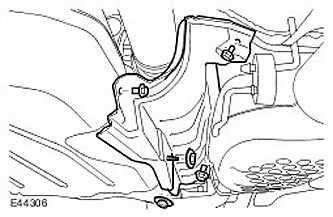

17. Снимите теплозащитный экран топливного бака. Выверните 3 болта и отверните 2 гайки.

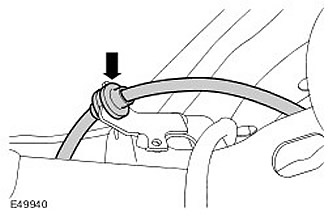

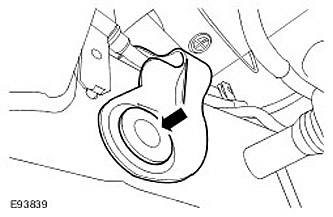

18. ВНИМАНИЕ: Осмотрите уплотнение между кабелем аварийного отпускания троса стояночного тормоза и кузовом и при необходимости замените.
ПРИМЕЧАНИЕ: Запомните, в каком положении установлено уплотнение между кабелем аварийного отпускания троса стояночного тормоза и кузовом.

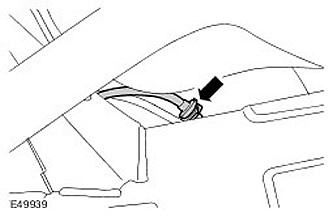

Отсоедините кабель аварийного отпускания троса стояночного тормоза.

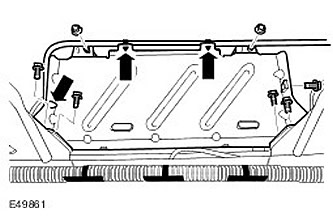

19. Снимите опорный кронштейн блока управления стояночным тормозом.
- Освободите зажимы трубопровода пневмоподвески.
- Отверните 2 гайки.
- Выверните 5 болтов.
- Освободите 3 зажима жгута проводов.
20. ПРИМЕЧАНИЕ: Обратите внимание на то, как проложен кабель аварийного отпускания троса стояночного тормоза.
ПРИМЕЧАНИЕ: Обратите внимание на то, как проложены тросы стояночного тормоза.
Снимите блок управления стояночным тормозом в сборе с тросами. Рассоедините электрический разъем.
Установка
1. ПРИМЕЧАНИЕ: Обратите внимание на то, как проложен кабель аварийного отпускания троса стояночного тормоза.
ПРИМЕЧАНИЕ: Обратите внимание на то, как проложены тросы стояночного тормоза.
Установите блок управления стояночным тормозом в сборе с тросами. Состыкуйте электрический разъем.
2. Установите опорный кронштейн блока управления стояночным тормозом.
- Затяните болты (момент затяжки 22 Нм).
- Затяните гайки (момент затяжки 10 Нм).
- Закрепите трубопровод пневматической подвески.
- Закрепите жгут проводов.
3. ВНИМАНИЕ: Убедитесь, что уплотнение между кабелем аварийного отпускания троса стояночного тормоза и кузовом установлено правильно.
Присоедините и закрепите кабель аварийного отпускания троса стояночного тормоза.
4. Установите теплозащитный экран топливного бака.
- Затяните болты (момент затяжки 6 Нм).
- Затяните гайки (момент затяжки 3 Нм).
5. Присоедините и закрепите правый трос стояночного тормоза.
- Затяните болты (момент затяжки 22 Нм).
- Закрепите трос стояночного тормоза в 2 зажимах трубопровода.
- Закрепите втулку троса стояночного тормоза на кронштейне кузова.
6. Закрепите кронштейн трубопровода сапуна топливного бака. Установите пластиковую вставку.
7. Присоедините и закрепите левый трос стояночного тормоза.
- Затяните болты (момент затяжки 22 Нм).
- Закрепите жгут электропроводки.
- Закрепите втулку троса стояночного тормоза на кронштейне кузова.
8. ВНИМАНИЕ: Потяните трос стояночного тормоза, чтобы удостовериться, что внутренний трос стояночного тормоза вошел в зацепление с рычагом привода колодок стояночного тормоза.
ПРИМЕЧАНИЕ: Убедитесь в правильности установки троса тормозов (как показано).
Отсоедините оба троса стояночного тормоза к ступицам колес.
- Подсоедините трос стояночного тормоза к рычагу привода колодок.
- Присоедините трос стояночного тормоза к опорному щиту тормоза.
- Затяните гайку (момент затяжки 8 Нм).
9. ВНИМАНИЕ: Очистите элемент от грязи и смазки.
Установите левый задний тормозной диск. Затяните винт усилием 35 Нм.
10. Закрепите левый задний тормозной суппорт.
- Снимите и отбракуйте хомутик.
- Затяните болты (момент затяжки 115 Нм).
11. ВНИМАНИЕ: Очистите элемент от грязи и смазки.
Установите правый задний тормозной диск. Затяните винт усилием 35 Нм.
12. Закрепите правый задний тормозной суппорт.
- Снимите и отбракуйте хомутик.
- Затяните болты (момент затяжки 115 Нм).
13. Отрегулируйте колодки стояночного тормоза. Для получения дополнительной информации обратитесь к Регулировка колодок и накладок стояночного тормоза (70.40.11)
14. Установите колеса. Затяните колесные гайки (момент затяжки 140 Нм).
15. Установите предохранитель 8 в коммутационную коробку аккумуляторной батареи.
16. При помощи диагностической системы, одобренной компанией Land Rover, откалибруйте исполнительный механизм стояночного тормоза на ровной поверхности.
