ПРИМЕЧАНИЕ: Панель обслуживается без ее приварных шпилек.
ПРИМЕЧАНИЕ: На этой панели закреплены элементы NVH; они не обслуживаются на новой панели. В случае повреждения потребуются новые элементы.
ПРИМЕЧАНИЕ: Для получения доступа для снятия и установки внутренней панели задка необходимо снять панель задка и опорные панели обоих задних фонарей.
Снятие
1. При замене внутренней панели задка в сборе снимаются следующие элементы:
- Облицовка заднего бампера
- Крепление заднего бампера
- Панель задка
- Опорные панели обоих задних фонарей
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите опорные панели обоих задних фонарей. За дополнительной информацией обратитесь к главе: Панель крепления заднего фонаря (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).
4. Снимите панель задка. За дополнительной информацией обратитесь к главе: Back Panel Assembly (501-30, Снятие и установка).
5. Отрежьте старую панель в показанных местах, чтобы облегчить доступ к точечным сварным швам.
6. Выфрезеруйте места контактной сварки.
7. Рассоедините соединения и снимите старую панель, при этом также высвобождая элементы NVH.
Установка
1. Подготовьте сопрягаемые поверхности старой и новой панелей.
2. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.
3. Снимите новую панель.
4. Нанесите клей на показанные зоны.
5. При необходимости замените элементы NVH.
6. Нанесите клей на элементы NVH.
7. Выставьте новую панель на требуемое место и зафиксируйте ее.
8. Выполните точечную сварку.
9. Выполните сварку электрозаклепками по технологии MIG.

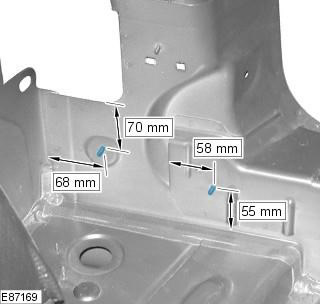

10. Установите приварные шпильки.
11. Зачистите все сварные швы.
12. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
