Снятие
1. В сочетании с задней внутренней боковой панелью заменяется:
- Облицовка заднего бампера
- Задняя боковая панель
- Задняя дверь
- Стекло задней боковой панели
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите заднюю боковую панель. За дополнительной информацией обратитесь к главе: Панель задней боковой части кузова (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).

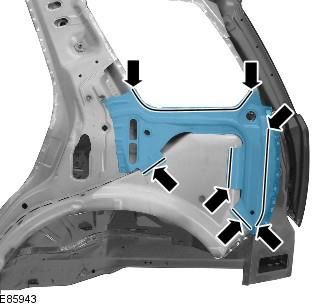

4. Выфрезеруйте сварные точки.

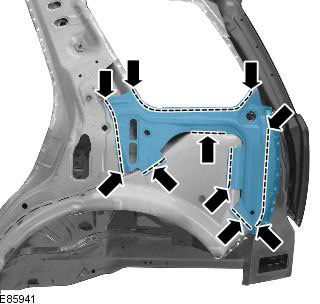

5. Разделите соединения и снимите старую панель, также отсоедините элемент NVH.
Установка
1. Снимите заднюю внутреннюю боковую панель с обслуживаемой внутренней боковой панели. Выфрезеруйте 5 сварных точек.
2. Подготовьте соединительные поверхности старой и новой панели.

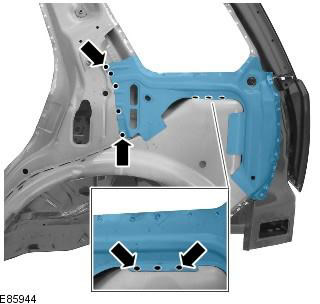

3. Просверлите отверстия в новой панели для сварки электрозаклепками по технологии MIG.
4. Точечная сварка.
5. Сварка электрозаклепками MIG.
6. Зачистите все сварные соединения.
7. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
