ПРИМЕЧАНИЕ: Панель обслуживается без своих установочных шпилек.
Снятие
1. В сочетании с задней поперечиной заменяется:
- Облицовка заднего бампера
- Арматура заднего бампера
- Задняя панель
- Внутренняя сторона задней панели в сборе
- Ниша для запасного колеса
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите нишу для запасного колеса. За дополнительной информацией обратитесь к главе: Выемка для запасного колеса (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).
4. Выфрезеруйте сварные точки.
5. Разделите соединения и снимите старую панель.
Установка
1. Подготовьте соединительные поверхности старой и новой панели.
2. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
3. Выполните точечную сварку.

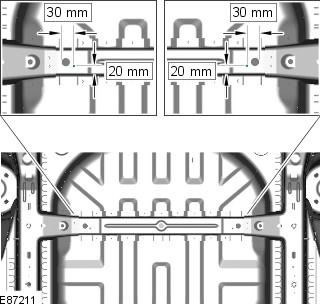

4. Установите установочные шпильки.
5. Зачистите все сварные соединения.
6. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
