ПРИМЕЧАНИЕ: Боковая панель обслуживается как отдельная привариваемая панель, обслуживаемая без опорного кронштейна крыла, который обслуживается отдельно.
ПРИМЕЧАНИЕ: Внутри этой панели прикреплены элементы NVH, на новой панели они не обслуживаются. При повреждении потребуется новый элемент(ы).
Снятие
1. В сочетании с боковой панелью заменяется:
- Облицовка переднего бампера
- Переднее крыло
- Капот
- Передняя дверь
- Задняя дверь
- Стекло задней боковой панели
- Панель приборов
- Лобовое стекло
- Обивка потолка
- Облицовка заднего бампера
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите капот.
4. Снимите переднее крыло.
5. Снимите переднюю дверь. За дополнительной информацией обратитесь к главе: Передняя дверь (501-03 Запираемые элементы кузова, Снятие и установка).
6. Снимите заднюю дверь. За дополнительной информацией обратитесь к главе: Задняя дверь (501-03 Запираемые элементы кузова, Снятие и установка).
7. Снимите обивку потолка. За дополнительной информацией обратитесь к главе: Верхняя облицовка - В комплектацию автомобиля не входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка) / Верхняя облицовка - В комплектацию автомобиля входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка).
8. Снимите панель приборов. За дополнительной информацией обратитесь к главе: Панель управления - 2.2L Duratorq - Td4 (501-12 Панель приборов и консоль, Снятие и установка).
9. Снимите лобовое стекло. За дополнительной информацией обратитесь к главе: Лобовое стекло (501-11 Стекла, рамы и механизмы, Снятие и установка).
10. Снимите стекло заднего бокового окна. За дополнительной информацией обратитесь к главе: Стекло окна задней боковой части кузова (501-11 Стекла, рамы и механизмы, Снятие и установка).
11. Снимите облицовку заднего бампера. За дополнительной информацией обратитесь к главе: Кожух заднего бампера(501-19 Бамперы, Снятие и установка).
12. Снимите верхнюю и нижнюю петли двери со стойки "А", выверните 4 болта.
13. Снимите верхнюю и нижнюю петли двери со стойки "В", выверните 4 болта.
14. Снимите фиксатор защелки замка передней двери со стойки "В".
15. Снимите фиксатор защелки замка задней двери со стойки "С".
16. Снимите молдинг крыши, переднюю и заднюю секции.
17. Снимите модуль боковой шторки безопасности. За дополнительной информацией обратитесь к главе: Модуль верхней боковой подушки безопасности (501-20B Вспомогательная удерживающая система, Снятие и установка).
18. Снимите переднее сиденье. За дополнительной информацией обратитесь к главе: Переднее сиденье (501-10 Сиденье, Снятие и установка).
19. Снимите напольную консоль. За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
20. Снимите внутреннюю отделку правой и левой панели нижней обвязки.
21. Снимите подушку заднего сиденья. За дополнительной информацией обратитесь к главе: Подушка заднего сиденья(501-10 Сиденье, Снятие и установка).
22. Снимите секцию заднего коврового покрытия.
23. Снимите датчик бокового удара со стойки "В". За дополнительной информацией обратитесь к главе: Датчик бокового удара стойки (501-20B Вспомогательная удерживающая система, Снятие и установка).
24. Снимите механизм втягивания переднего ремня безопасности. За дополнительной информацией обратитесь к главе: Механизм втягивания переднего ремня безопасности (501-20A Система ремней безопасности, Снятие и установка).
25. Снимите механизм втягивания заднего ремня безопасности. За дополнительной информацией обратитесь к главе: Механизм втягивания заднего ремня безопасности (501-20A Система ремней безопасности, Снятие и установка).
26. Высвободите и расположите в стороне секцию переднего коврового покрытия.
27. Снимите секцию заднего коврового покрытия.
28. Снимите переднее колесо в сборе с шиной. СОЕДИНЕНИЕ
29. Снимите заднее колесо в сборе с шиной. За дополнительной информацией обратитесь к главе: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
30. Снимите наружный молдинг панели нижней обвязки.
31. Снимите уплотнитель проема двери багажного отделения.
32. Снимите решетку вытяжного отверстия.
33. Высвободите и расположите в стороне изоляционный материал на внутренней перегородке.
34. Высвободите и расположите в стороне изоляционный материал внутренней задней боковой панели.
35. Высвободите и расположите в стороне жгуты электропроводки стойки "А", стойки "В" и панели нижней обвязки.
36. Высвободите и расположите в стороне жгут электропроводки вдоль внутренней задней боковой панели и задней панели.
37. Высвободите и расположите в стороне изоляционный материал внутренней задней боковой панели.
38. Правая сторона: Слейте топливо из топливного бака. За дополнительной информацией обратитесь к главе: Опорожнение топливного бака (310-00 Система подачи топлива - Общая информация, Общие процедуры).
39. Правая сторона: Снимите заливной патрубок топливного бака. За дополнительной информацией обратитесь к главе: Заливной патрубок топливного бака (310-01A Топливный бак и топливные магистрали - 3.2L NA - I6, Снятие и установка).

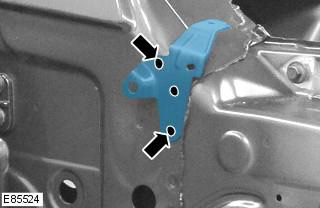

40. Снимите опорный кронштейн крыла:
- Выфрезеруйте 3 точечных сварных шва. Если крепление не используется повторно, верхнюю сварную точку не нужно удалять.
- Отделите крепление стойки "А".
- Сохраните крепление, если оно будет использовано повторно, если нет, отбракуйте его.

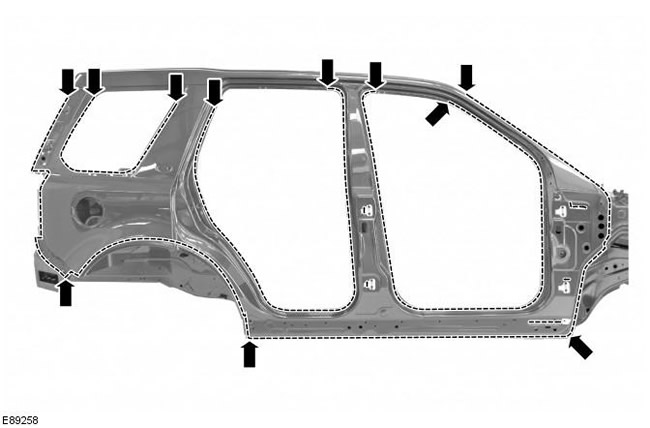

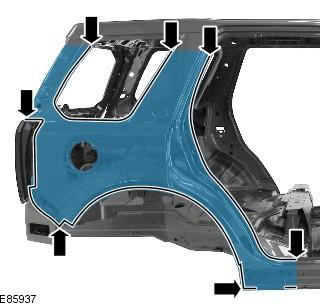

41. Отпилите старую панель у стойки "А" и задней боковой панели, используя для справки новую панель, удостоверьтесь, что новая панель ляжет внахлест на панель, оставшуюся на автомобиле.

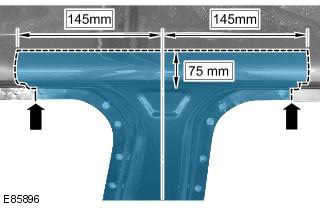

42. Отпилите старую панель у стойки "В", как показано на рисунке, соблюдайте размеры, чтобы получить доступ к усилителю стойки "В".
43. Выфрезеруйте сварные точки.
44. Разделите соединения и снимите старую панель, также отсоедините элементы NVH.
Установка
1. Приложите новую панель, выровняйте ее и зафиксируйте на месте, внахлест на старую панель, оставшуюся на автомобиле. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.

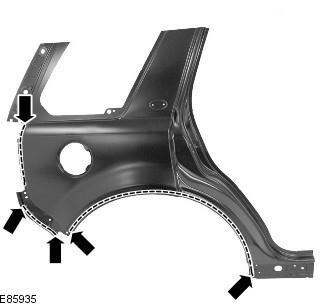

2. Отпилите новую и старую панели у стойки "А" и задней боковой панели, удостоверьтесь, что новая панель ляжет внахлест на панель, оставшуюся на автомобиле.
3. Отпилите новую и старую панели у стойки "B", где должны быть выполнены стыковые соединения по технологии MIG.
4. Снимите новую панель и остатки старой.

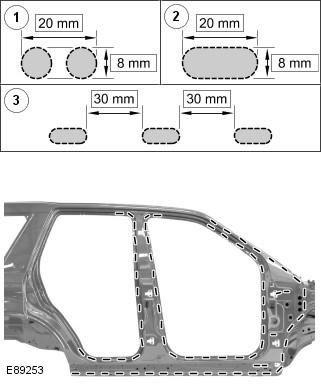

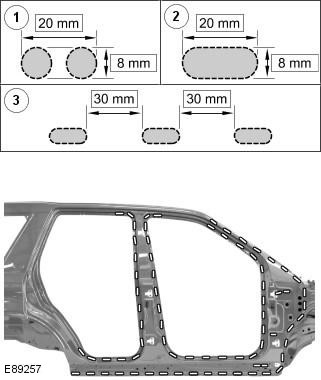

5. Прорежьте отверстия в новой панели для сварки твердым припоем MIG.
ПРИМЕЧАНИЕ: В соответствии с промежутками, показанными на иллюстрации, должны быть сделаны отверстия для сварки твердым припоем MIG. Там, где это невозможно из-за углублений в панели, отверстие должно быть сделано на месте оригинальной сварной точки.
6. Просверлите отверстия в новой панели для сварки электрозаклепками по технологии MIG.
7. Подготовьте соединительные поверхности старой и новой панели.
8. При необходимости замените элемент/ы NVH.

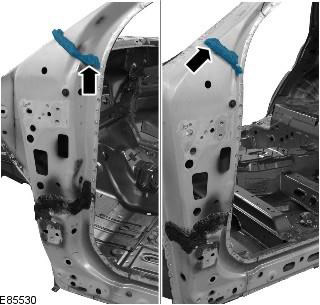

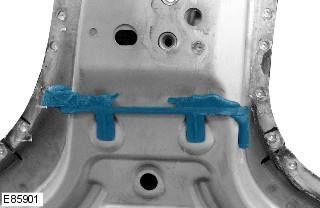

9. Нанесите герметизирующий клей на элемент NVH стойки "А".

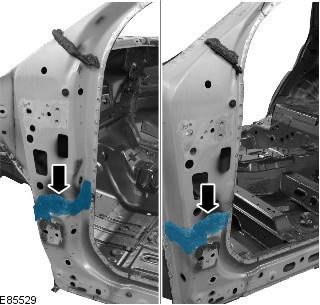

10. Нанесите герметизирующий клей на элемент NVH стойки "В".

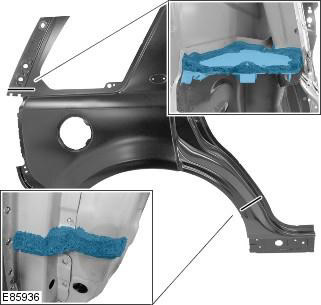

11. Нанесите герметизирующий клей на элементы NVH задней боковой панели.
12. Нанесите клей на стойку "А", как показано на рисунке.
13. Нанесите клей на заднюю боковую панель, как показано на рисунке.
14. Приложите новую панель и зафиксируйте ее на месте.
15. Прихватите стыковые соединения.
16. Сварка электрозаклепками MIG.
17. Точечная сварка.
18. Выполните сварку твердым припоем MIG.
19. Зачистите прихваточные швы.
20. Выполните сварку по технологии MIG стыкового соединения у верхней стойки "В".
21. Выполните сварку по технологии MIG стыковых соединений у стойки "А" и задней боковой панели.
22. Зачистите все сварные соединения.
23. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
