Freelander 2. Передний лонжерон и верхняя опора подвески в сборе




ПРИМЕЧАНИЕ: Передний лонжерон и верхняя опора подвески в сборе включают в себя замыкающую панель лонжерона, усилитель панели фартука крыла, передний удлинитель панели фартука крыла, нижнюю панель фартука крыла, передний лонжерон и панель фартука крыла и верхнюю опору подвески.

ПРИМЕЧАНИЕ: Обслуживаемая панель приварена не полностью.

ПРИМЕЧАНИЕ: Панель обслуживается без своих установочных шпилек.



Снятие


1. В сочетании с передним лонжероном и верхней опорой подвески в сборе заменяется:
  • Облицовка переднего бампера
  • Крепление переднего бампера
  • Панель защелки капота
  • Оба передних крыла
  • Крепление переднего бампера
  • Верхняя панель фартука крыла
  • Передний лонжерон

2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите передний лонжерон. За дополнительной информацией обратитесь к главе: Передний лонжерон (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).

4. Снимите верхнюю панель фартука крыла. За дополнительной информацией обратитесь к главе: Верхняя панель грязещитного фартука (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).

5. Снимите панель приборов. За дополнительной информацией обратитесь к главе: Панель управления - 2.2L Duratorq - Td4 (501-12 Панель приборов и консоль, Снятие и установка).

6. Снимите внутреннюю отделку панели нижней обвязки.

7. Снимите нижнюю отделку стойки «В». За дополнительной информацией обратитесь к главе: Нижняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).

8. Высвободите и расположите в стороне секцию переднего коврового покрытия.

9. Высвободите и расположите в стороне изоляционный материал на наружной перегородке.

10. Левая сторона: Снимите ручку открывания капота.

11. Правая сторона: Снимите вакуумный усилитель тормозов. За дополнительной информацией обратитесь к главе: Вакуумный усилитель тормозов (206-07 Вакуумный усилитель тормозов, Снятие и установка).

12. Правая сторона: Снимите педальный узел.

13. Высвободите и расположите в стороне жгуты электропроводки стойки "А", перегородки и лонжерона.

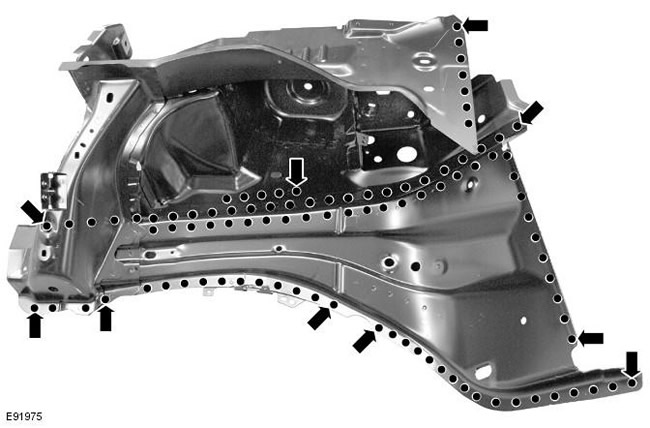

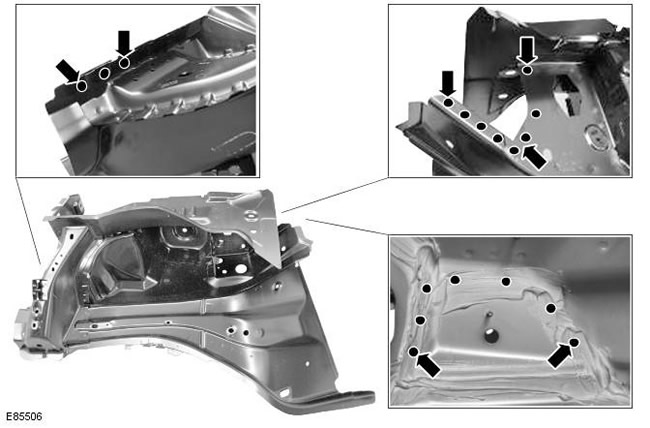

14. Выфрезеруйте сварные точки.






15. Разделите соединения и снимите старую панель.



Установка

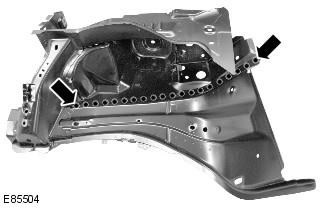

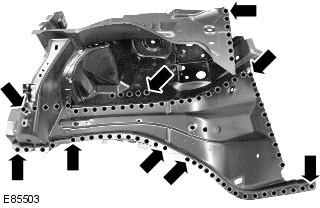

1. Подготовьте новую панель в зонах неполного приваривания и выполните в этих зонах сварку электрозаклепками по технологии MIG.






2. Подготовьте соединительные поверхности старой и новой панели.

3. Просверлите отверстия в новой панели для сварки электрозаклепками по технологии MIG.






4. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.

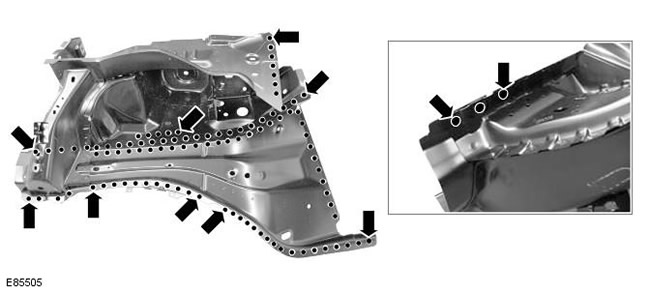

5. Сварка электрозаклепками MIG.






6. Сварка электрозаклепками MIG.

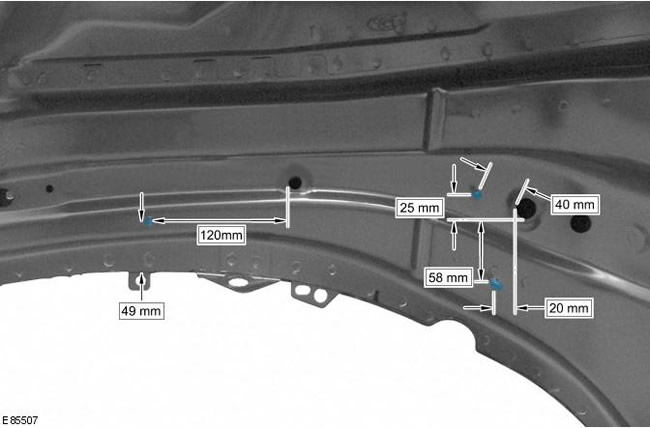

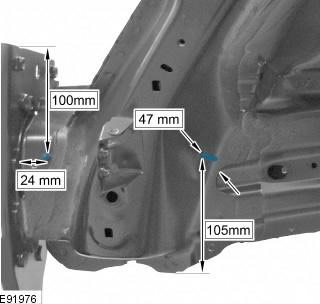

7. Установите приварные шпильки.






8. Установите новые установочные шпильки.






9. Зачистите все сварные соединения.

10. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
