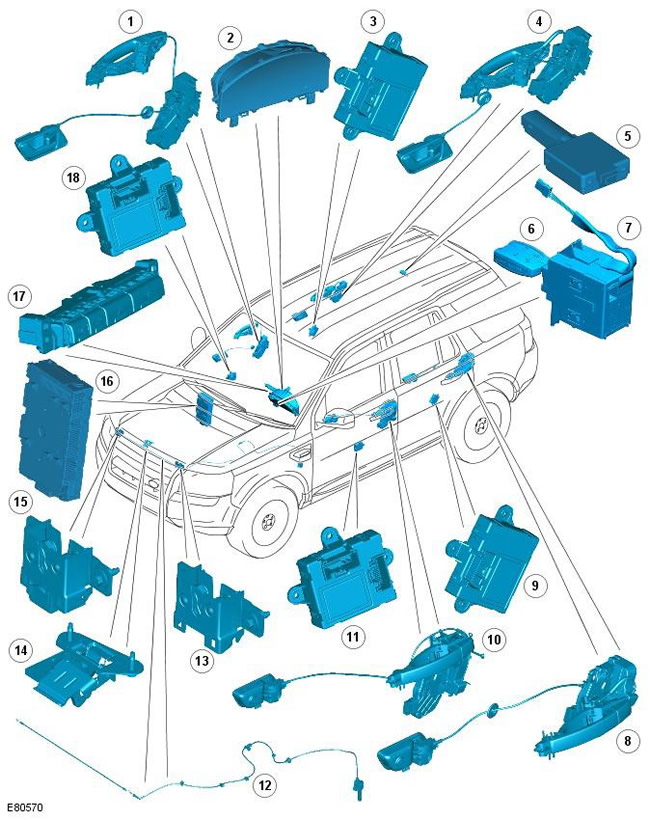

ПРИМЕЧАНИЕ: Показан вариант с левосторонним
управлением (LHD); вариант с правосторонним управлением (RHD)
аналогичен.
Поз. |
№ запасной части |
Наименование |
1 |
- |
Ручка и защелка правой (RH) передней двери |
2 |
- |
Щиток приборов |
3 |
- |
Модуль управления правой задней двери |
4 |
- |
Ручка и защелка задней правой двери |
5 |
- |
Радиочастотный (RF) приемник |
6 |
- |
Пульт дистанционного управления |
7 |
- |
Модуль управления запуском |
8 |
- |
Ручка и защелка левой (LH) задней двери |
9 |
- |
Модуль управления левой задней двери |
10 |
- |
Ручка и защелка передней левой двери |
11 |
- |
Модуль управления передней левой двери |
12 |
- |
Трос открывания крышки капота |
13 |
- |
Левая защелка капота |
14 |
- |
Предохранительный крюк крышки капота |
15 |
- |
Правая защелка крышки капота и переключатель
неполного закрывания |
16 |
- |
Центральная электрораспределительная коробка (CJB) |
17 |
- |
Переключатели централизованного запирания на панели
приборов |
18 |
- |
Модуль управления передней правой двери |

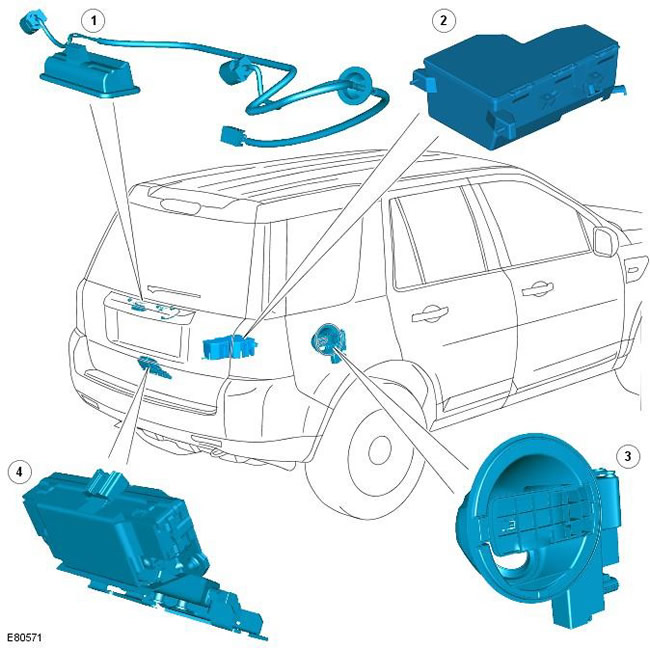

ПРИМЕЧАНИЕ: Показан вариант с левосторонним
рулевым управлением; вариант с правосторонним рулевым
управлением имеет аналогичную конструкцию
Поз. |
№ запасной части |
Наименование |
1 |
- |
Переключатель отпирания задней поднимаемой двери |
2 |
- |
Вспомогательная электрораспределительная коробка (AJB) |
3 |
- |
Исполнительный механизм крышки лючка заливной
горловины топливного бака |
4 |
- |
Защелка и переключатель неполного закрывания задней
поднимаемой двери |
Все навесные элементы автомобиля фиксируются посредством защелок
с фиксаторами. Защелки снабжены переключателями неполного
закрывания, которые сообщают водителю о неполном закрывании
дочки доступа к автомобилю.
Для управления системой централизованного запирания служит пульт
дистанционного управления, кнопки централизованного запирания на
передней двери или переключатели централизованного запирания на
панели приборов. Система централизованного запирания управляет
автоматическим запиранием и отпиранием точек входа в автомобиль.
Программное обеспечение, управляющее системой централизованного
запирания, записано в CJB.
Система централизованного запирания также объединена с функцией
освещения салона. Лампы освещения салона и лампы наружных зеркал
зажигаются, когда в CJB от радиочастотного приемника поступает
действительный запрос на отпирание, посланный пультом
дистанционного управления. За дополнительной информацией
обратитесь к главе: Освещение салона (417-02 Освещение салона,
Описание и принцип действия).
Функция складывания наружных зеркал заднего вида также может
управляться системой централизованного запирания, в случае, если
дилер настроил соответствующую конфигурацию.
Потайной механический замок двери встроен в наружную ручку левой
передней двери и используется для получения доступа в салон в
случае разрядки аккумулятора или неисправности централизованной
системы запирания.
