Freelander 2. Регулировка наружных зеркал заднего вида

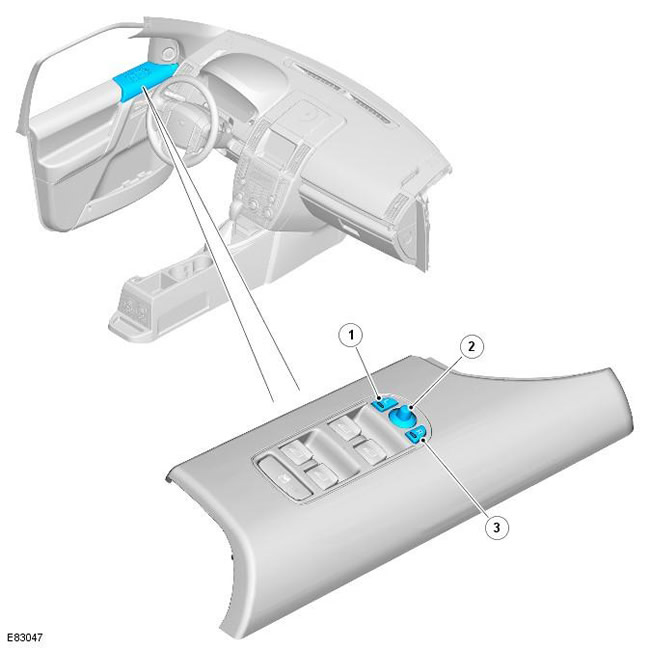

Поз. № запасной части Наименование
1 - Переключатель выбора левого наружного зеркала
2 - 4-позиционный джойстик
3 - Переключатель выбора правого наружного зеркала

Зеркала дверей управляются при помощи блока переключателей, расположенного на двери водителя. Блок переключателей включает в себя 2 нефиксируемых переключателя выбора зеркал, помеченных буквами "L" и "R", и 4-позиционный джойстик. Блок переключателей соединен с модулем управления двери водителя по шине LIN. Модули управления двери водителя и переднего пассажира соединены по среднескоростной шине передачи данных CAN. Проводное соединение каждого модуля управления двери с соответствующим зеркалом обеспечивает питание и заземление электродвигателей привода зеркал.

Каждое наружное зеркало заднего вида имеет два электродвигателя для горизонтальной (влево/вправо) и вертикальной (вверх/вниз) регулировки.

На автомобилях с электроприводом сиденья водителя с функцией запоминания положения и наружными зеркалами заднего вида с функцией запоминания положения в каждый электродвигатель привода зеркал встроен потенциометр, который используется для предоставления информации о текущем положении электродвигателя. Текущее положение и сохраненные в памяти положения каждого электродвигателя привода зеркал дверей хранятся в соответствующем модуле управления двери.

Сохраненные в памяти положения наружных зеркал заднего вида также контролируются и сохраняются в памяти модуля управления двери при использовании функции наклона зеркала при выборе передачи заднего хода.

При выборе передачи заднего хода модули управления дверей сохраняют в памяти текущие положения зеркал, после чего наклоняют зеркала двери водителя и пассажира в стандартное положение наклона. При выборе передачи заднего хода можно сохранить в памяти предпочтительное положение наклона зеркала, установив зеркало водителя/пассажира в желаемое положение при помощи блока переключателей. При установке желаемого положения при помощи переключателей новые положения наклона будут автоматически сохранены в памяти модулей управления дверей после переключения с передачи заднего хода на какую-либо иную передачу. Поэтому при повторном выборе передачи заднего хода модуль управления двери вызовет из памяти новое положение наклона зеркала. При переключении с передачи заднего хода на другую передачу зеркало автоматически переместится в положение, сохраненное перед выбором передачи заднего хода.

Функция наклона зеркал при выборе передачи заднего хода доступна только в том случае, если установлены зеркала с функцией запоминания положения, и в щитке приборов активирована функция наклона зеркал при выборе передачи заднего хода.

Если водитель выбирает при помощи блока переключателей функцию вызова регулировок из памяти, сиденье водителя и наружные зеркала заднего вида с функцией запоминания положения переместятся в положение, сохраненное в памяти. За дополнительной информацией обратитесь к главе: Сиденья (501-10 Сиденье, Описание и принцип действия).





Freelander 2. Функция складывания зеркал посредством электропривода



Зеркала с функцией складывания посредством электропривода/автоматического складывания имеют дополнительный электродвигатель, расположенный в шарнире кронштейна каждого наружного зеркала заднего вида. Работой функции складывания наружных зеркал заднего вида управляет блок переключателей. Работой функции автоматического складывания наружных зеркал заднего вида управляет пульт дистанционного управления.

Функция автоматического складывания активна, когда зажигание установлено в 6 (зажигание).

Оба наружных зеркала заднего вида будут сложены при одновременном нажатии переключателей "L" и "R" на блоке переключателей При повторном нажатии переключателей зеркала будут разложены.

Если щиток приборов отконфигурирован на функцию автоматического складывания, зеркала будут сложены при нажатии кнопки запирания на пульте дистанционного управления. Зеркала будут разложены при отпирании автомобиля при помощи кнопки отпирания на пульте дистанционного управления.

ПРИМЕЧАНИЕ: Если зеркала сложены при помощи блока переключателей, после чего автомобиль запирается, последующее отпирание автомобиля не приведет к раскладыванию зеркал.

При нажатии кнопки отпирания на пульте дистанционного управления CJB распознает пульт дистанционного управления для этого автомобиля и подтверждает запрос. Модули управления дверей подключены непосредственно к AJB для подачи питания к электродвигателям складывания наружных зеркал заднего вида.

Когда автомобиль запирается, для управления зеркалами в противоположном направлении модули управления дверей меняют полярность электродвигателей складывания наружных зеркал, переключая соединения на +аккумулятора и на массу.
