Freelander 2. Нижняя панель отделки стойки кузова







Снятие

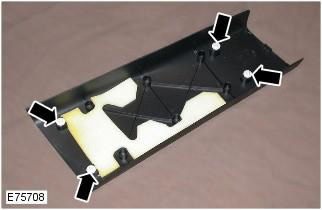

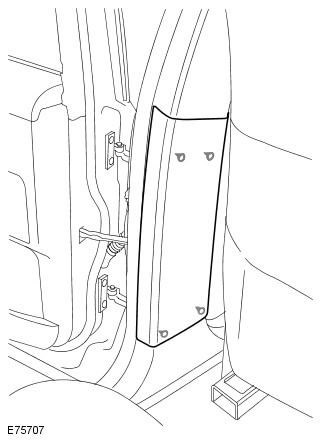

1.



2. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.







Установка

1. Установите элементы на место, действуя в обратной последовательности.







Freelander 2. Панель отделки стойки С кузова







ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Снятие

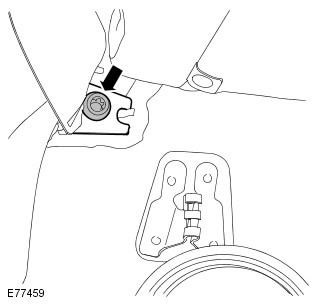

1. Освободите нижний элемент крепления ремня безопасности. Момент затяжки: 40 Nm

ПРЕДУПРЕЖДЕНИЕ: Используйте новый болт.

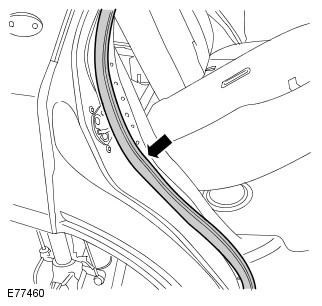

2. Освободите уплотнитель задней двери.

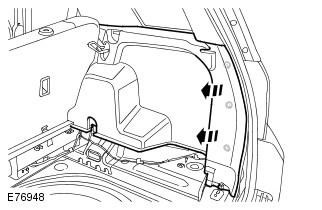

3. Освободите панель отделки задней боковой части кузова.

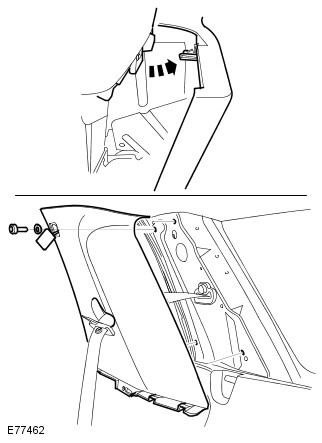

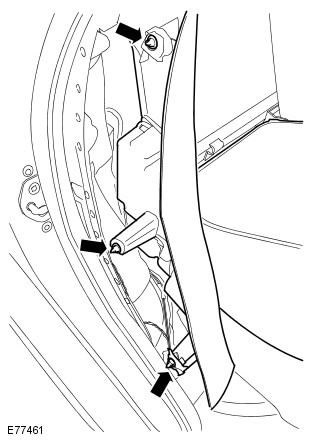

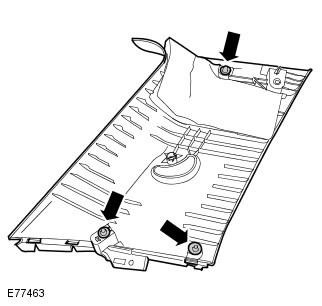

4. Снимите панель отделки стойки "С". Момент затяжки: 3 Nm

ПРЕДУПРЕЖДЕНИЕ: Используйте новый болт.





5. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.







Установка

1. При установке выполните процедуру снятия в обратной последовательности.











Freelander 2. Панель отделки стойки D кузова







Снятие

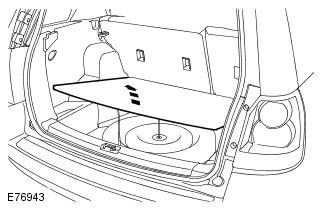

1. Снимите крышку запасного колеса.

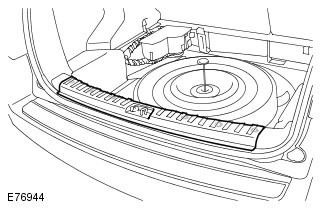

2. Снимите накладку порога грузового отсека.

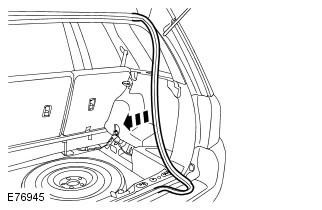

3. Снимите уплотнитель двери багажного отделения.





4. Снимите багажную полку грузового отсека.

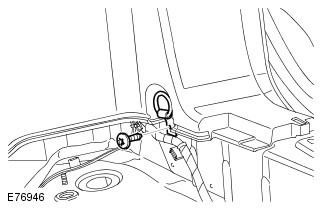

5. Снимите фиксирующее кольцо в багажном отделении.





6. Освободите панель отделки задней боковой части кузова.

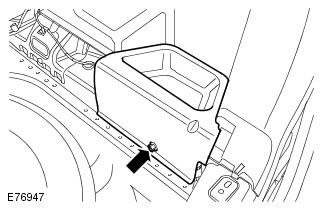

7. Снимите панель отделки стойки "D".





8. Снимите динамик.

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.







Установка

1. Установите динамик.

2. Установите панель отделки стойки "D".

3. Зафиксируйте панель отделки задней боковой части кузова.

4. Установите фиксирующее кольцо в багажном отделении и затяните винт Torx. Момент затяжки: 25 Nm

5. Установите багажную полку грузового отсека.

6. Установите уплотнитель двери багажного отделения.

7. Установите накладку порога грузового отсека.

8. Установите крышку запасного колеса.
